Męski prosty – żeński 90°
M12 – M12, 3-piny
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przewód połączeniowy M12 męski prosty / M12 żeński kątowy 90° – 3 piny, 2 m, kod produktu 7000-40161-6330200
Przewód połączeniowy M12 męski prosty / M12 żeński kątowy 90° to doskonałe rozwiązanie dla aplikacji wymagających niezawodnego i trwałego połączenia sygnału lub zasilania w automatyce przemysłowej, maszynowej oraz w systemach transportowych. Produkt umożliwia szybkie i pewne połączenie między urządzeniami, oferując wysoką odporność na działanie czynników zewnętrznych.
Zastosowanie przewodu M12 – automatyka, przemysł, integracja maszyn
Złącze M12 3-pinowe w wersji prosty/kątowy pozwala na montaż nawet w trudno dostępnych miejscach, gdzie przestrzeń instalacyjna jest ograniczona. Dzięki standardowi M12 przewód jest szeroko stosowany w:
- automatyce i robotyce – do łączenia czujników, siłowników, zaworów, enkoderów,
- instalacjach przemysłowych – przy przesyle sygnału lub zasilania podzespołów,
- systemach sterowania liniami produkcyjnymi,
- połączeniach mobilnych elementów maszyn,
- aplikacjach wymagających wysokiej odporności chemicznej i mechanicznej.
Najważniejsze zalety przewodu połączeniowego M12
- Odporność środowiskowa: stopień ochrony IP65, IP66K, IP67 zapewnia ochronę przed kurzem, wodą oraz agresywnymi mediami przy właściwym montażu.
- Wytrzymały materiał: obudowy i płaszcz wykonane z trwałego tworzywa PUR – odpornego na oleje, chemikalia, promieniowanie UV oraz uszkodzenia mechaniczne.
- Elastyczność użytkowania: przewód o długości 2 m, skrętka miedziana klasy 6, zapewniająca niezawodny przesył sygnału nawet w trudnych warunkach pracy (ciągłe zginanie i skręt).
- Możliwość pracy w szerokim zakresie temperatur: niezawodność w temperaturze od -40°C do +85°C, zarówno w aplikacjach stacjonarnych, jak i ruchomych.
- Certyfikacja: spełnia normy DIN EN 61076-2-101 (M12), cURus, UL 1581, IEC 60332-2-2.
Budowa przewodu i złączy – schemat i właściwości

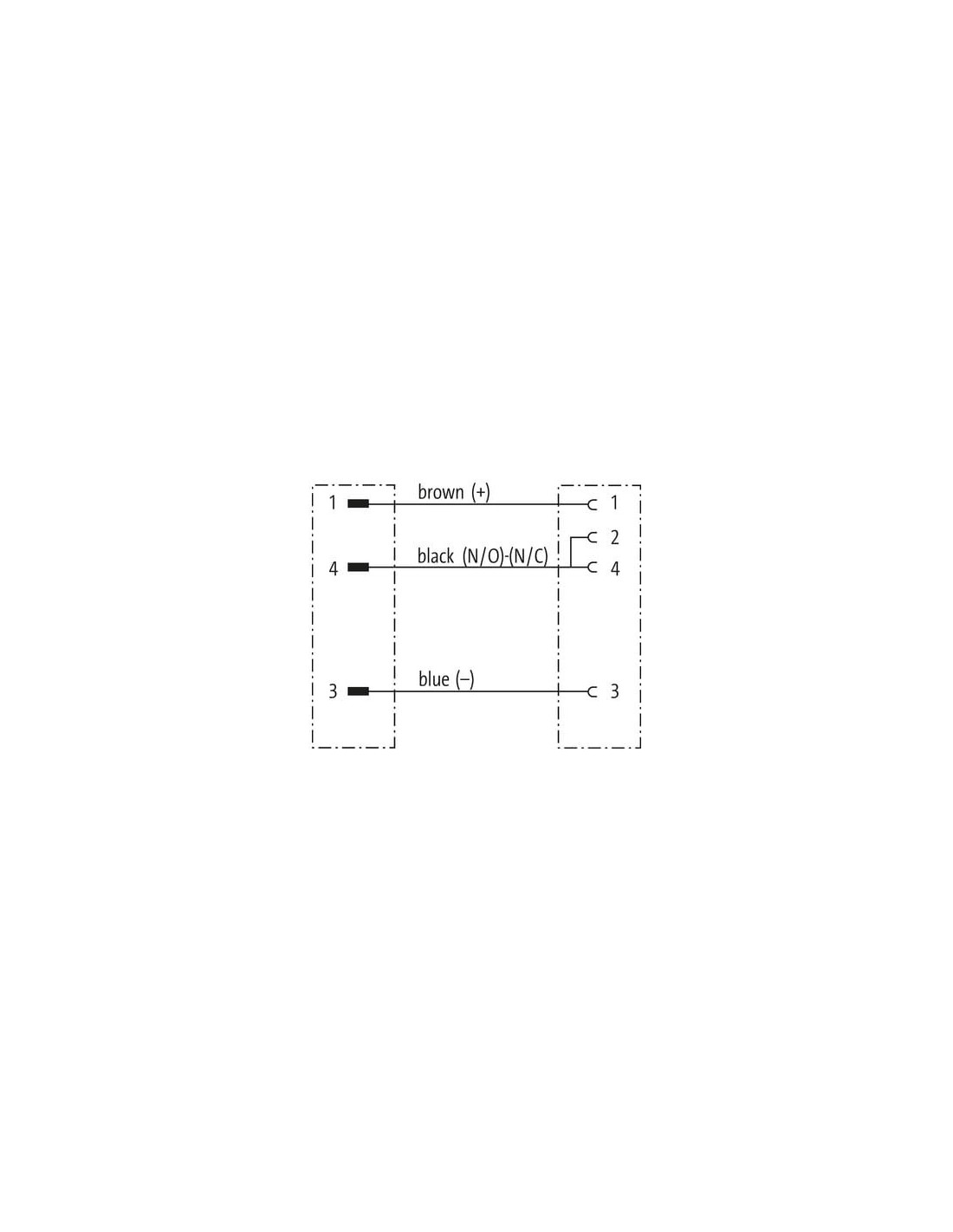

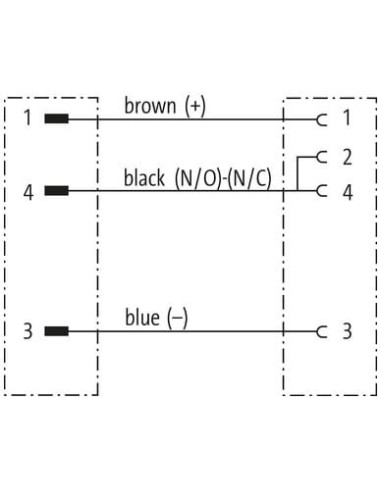

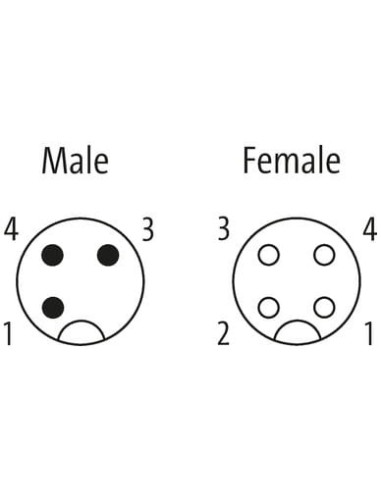

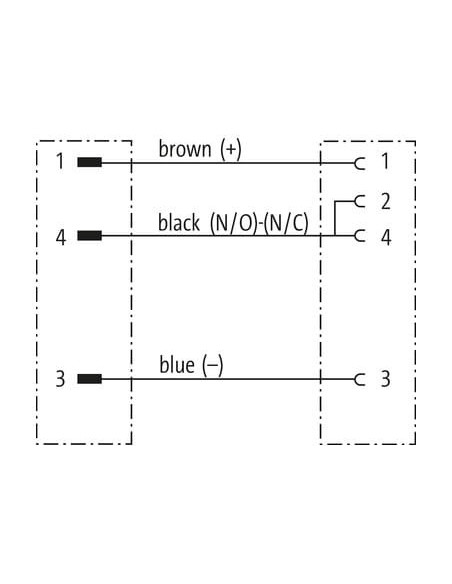

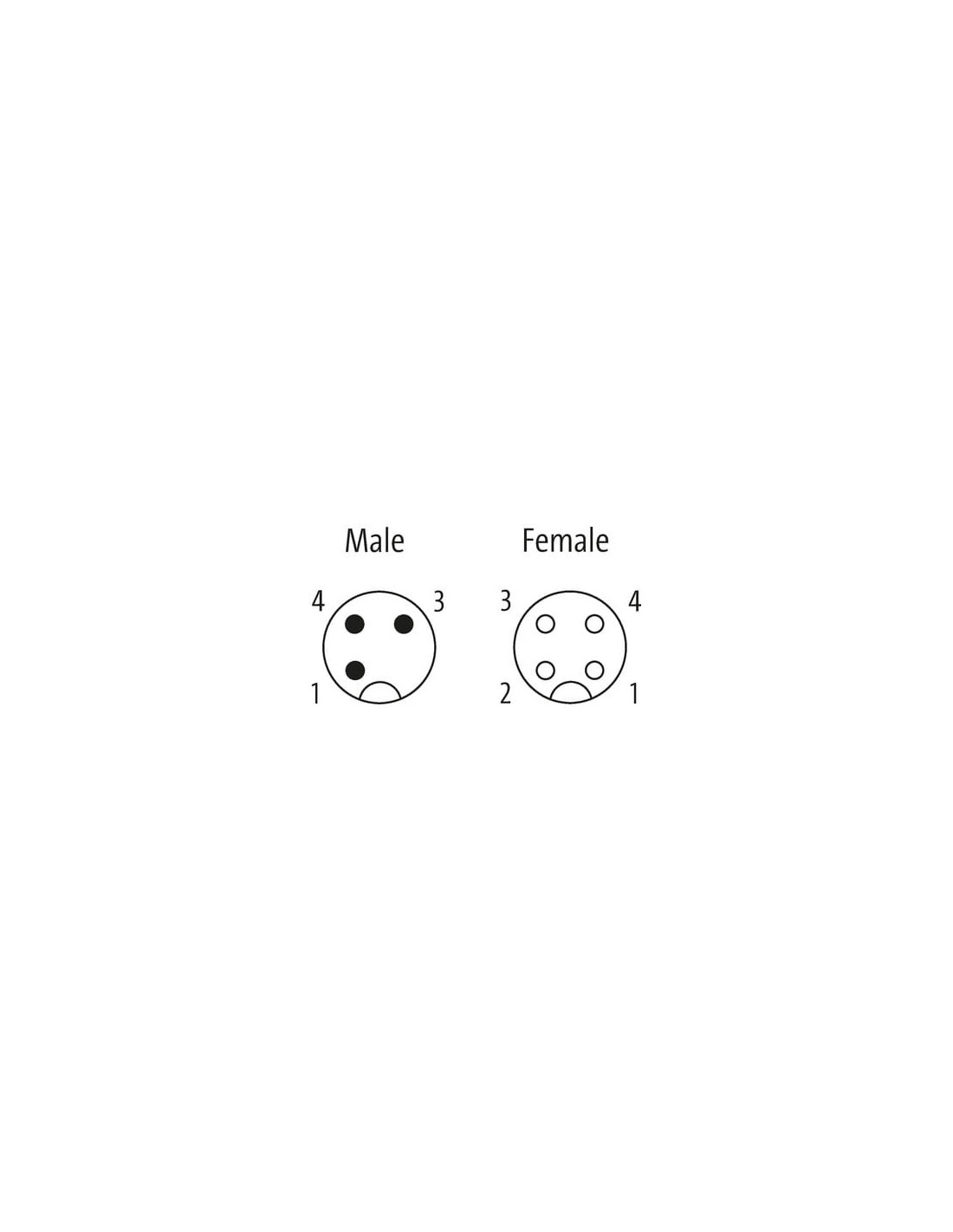

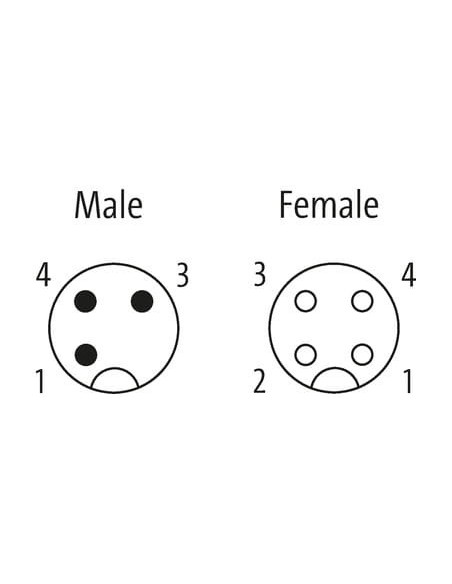

Schemat złącza M12: przewód wyposażony jest w złącze męskie proste oraz żeńskie kątowe (90°) typu M12, 3-piny, z pozłacanymi stykami zapewniającymi wysoką niezawodność przesyłu sygnału.
Kolorystyka przewodów: brązowy (+), niebieski (–), czarny (sygnałowy) – idealna czytelność podczas instalacji.
Wysoka jakość wykonania pozwala na wielokrotny montaż i demontaż bez ryzyka uszkodzenia przewodu lub złącza.
Typowe zastosowania i możliwości wykorzystania
- Połączenia czujników indukcyjnych, optycznych i kontaktronowych
- Podłączanie siłowników i zaworów automatyki
- Zasilanie oraz przesył sygnału w układach zdecentralizowanych IO-Link
- Systemy transportowe, linie montażowe, roboty przemysłowe
- Integracja rozproszonych modułów sterowników PLC z siecią sensoryczną
Przewód M12 męski prosty / żeński 90° 3-piny PUR to niezawodny wybór do zastosowań w wymagających środowiskach przemysłowych, gwarantujący pewność połączenia, łatwą i szybką integrację z urządzeniami oraz wysoką żywotność, nawet przy dużym obciążeniu cyklicznym.
