Męski prosty – żeński proste
M12 – M12, 4-piny
z opaską kodującą
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Fulfills the requirements of MgU-I-B09-41 for the body construction industry.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

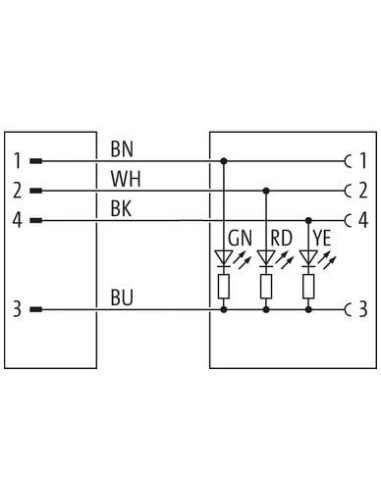

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 846 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 38,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

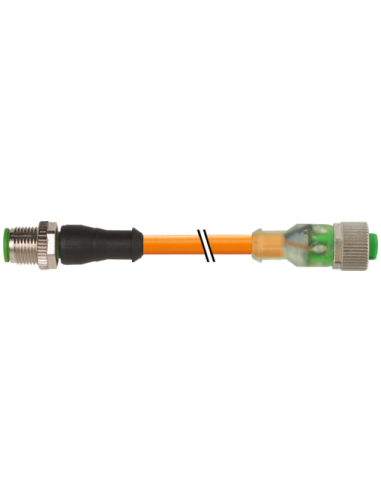

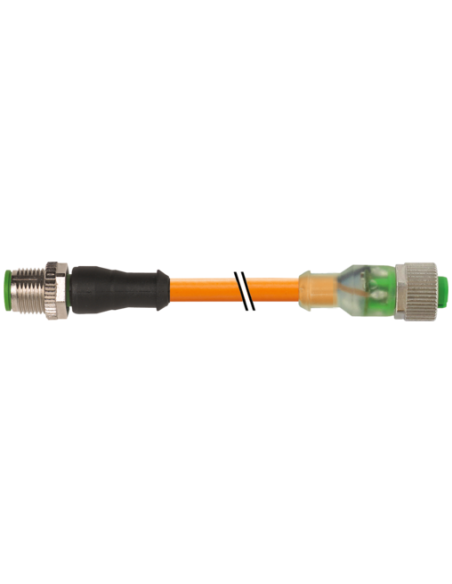

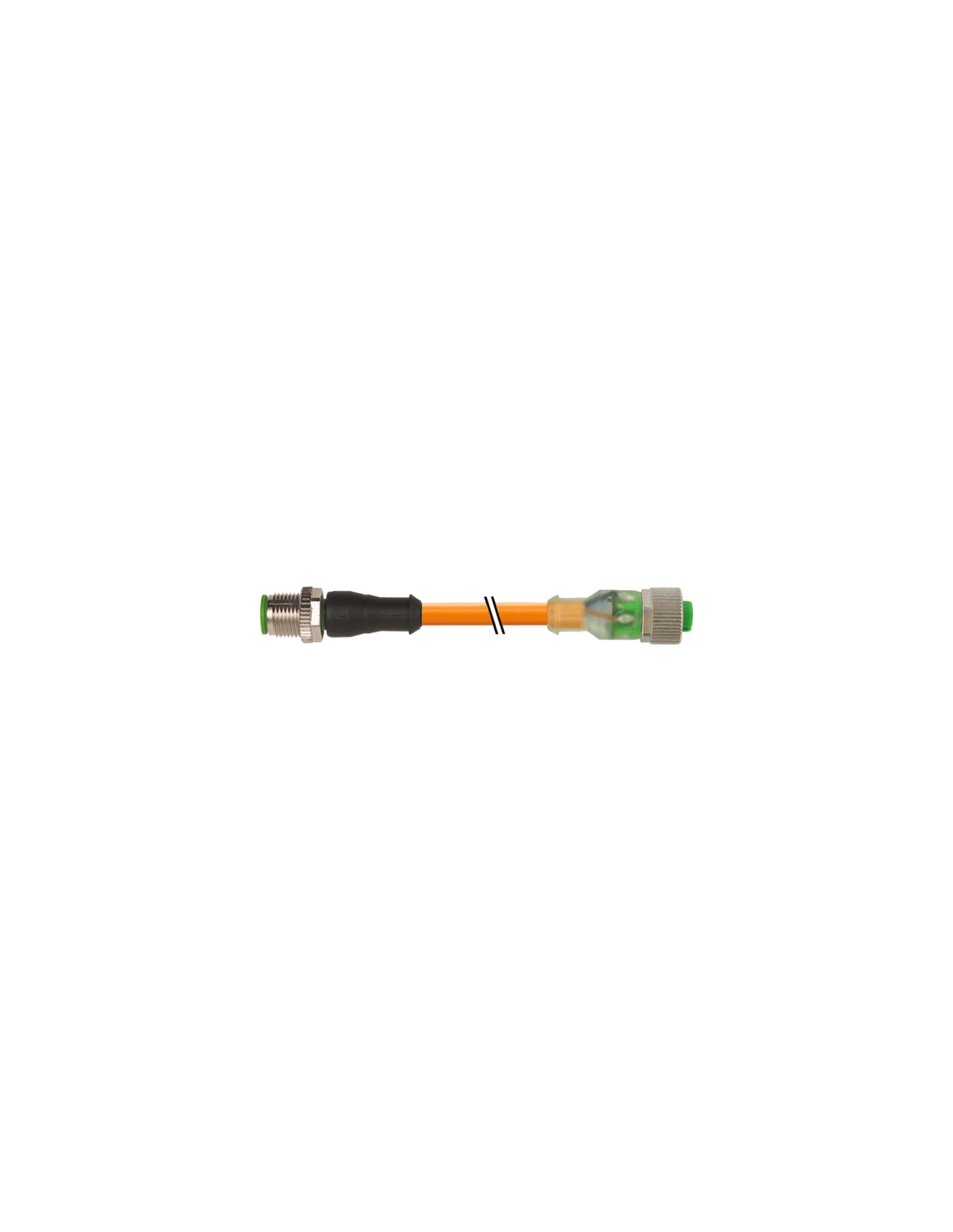

Złącze kablowe M12 męski 0° / M12 żeński 0° LED – przewód PUR 0,6 m – 4 piny
Kabel połączeniowy typu M12 męski 0° / M12 żeński 0° LED to uniwersalne i niezawodne rozwiązanie do łączenia komponentów automatyki przemysłowej. Produkt oznaczony kodem 7000-40313-8460060 wyróżnia się wysoką odpornością na trudne warunki środowiskowe, kompaktową budową oraz intuicyjnym podłączaniem dzięki diodom sygnalizacyjnym LED, co znacząco ułatwia diagnostykę i serwisowanie instalacji.
Kluczowe zalety przewodu M12 z diodami LED
- Sygnalizacja LED: Zintegrowane wskaźniki (czerwony, zielony, żółty) zapewniają natychmiastową kontrolę stanu połączenia elektrycznego.
- Odporność przemysłowa: Obudowa z tworzywa PUR gwarantująca odporność na chemikalia, oleje oraz działanie agresywnych mediów.
- Podwyższony stopień ochrony: Klasy IP65, IP66K, IP67 zapewniają szczelność i bezpieczeństwo nawet w trudnych warunkach.
- Wytrzymałość mechaniczna: Kabel dostosowany do wielomilionowych cykli zginania i skręcania, co umożliwia pracę w dynamicznych instalacjach, na liniach produkcyjnych oraz w robotyce.
- Elastyczność zastosowań: Wysoka dopuszczalna temperatura pracy (od -40°C do 90°C) oraz możliwość stosowania w środowiskach narażonych na iskrzenie czy kontakt z płynami eksploatacyjnymi.
Zastosowania przewodu prostego M12 z sygnalizacją LED
Złącze M12 męskie i żeńskie proste z czterema pinami sprawdzi się w szerokim zakresie zastosowań przemysłowych, szczególnie tam, gdzie wymagana jest szybka diagnostyka połączeń dzięki wbudowanym wskaźnikom LED:
- Automatyka przemysłowa – czujniki, siłowniki, rozdzielnice sterujące
- Maszyny produkcyjne – podłączenie elementów wykonawczych oraz pomiarowych
- Linie transportowe – montaż elementów wykrywających i współpracujących z systemami bezpieczeństwa
- Przemysł samochodowy, przetwórstwo żywności, logistyka – tam, gdzie instalacja wymaga solidnych, szczelnych i łatwych do serwisowania połączeń
Budowa i normy jakości
Kabel M12 o długości 0,6 m wyposażony jest w 4 żyły, w izolacji z tworzywa PUR o wysokiej odporności mechanicznej i chemicznej. Odpowiada normie DIN EN 61076-2-101 (M12), spełnia standardy cURus, CE oraz VASS6. Solidne metalowe złącza (cynkowy odlew ciśnieniowy, powłoka niklowana) zapewniają stabilność połączenia i odporność na wstrząsy.
Bezpieczeństwo instalacji i praktyczne wskazówki
Produkt umożliwia łatwy montaż typu „włożone, przykręcone” i jest dostosowany do peszli o średnicy wewnętrznej 10 mm. Odpowiednie zamocowanie (np. opaska zaciskowa) chroni przed uszkodzeniami mechanicznymi, a zachowanie minimalnych promieni gięcia zapewnia trwałość i klasę ochrony IP.
- Rodzaj przewodu: 4 żyły skręcane, kolor izolacji: pomarańczowy
- Sygnały LED: szybka diagnostyka, większe bezpieczeństwo instalacji
- Wytrzymałość na zgięcia i skręcanie: idealny do ruchomych aplikacji
- Brak substancji szkodliwych: wolny od ołowiu, kadmu, FCKW, halogenów oraz silikonu
M12 męski/żeński LED – niezawodne połączenie w automatyce
Kabel M12 męski 0° / M12 żeński 0° LED (kod 7000-40313-8460060) to typowe rozwiązanie do nowoczesnych instalacji przemysłowych, gdzie wymagane jest niezawodne, szybkie i bezpieczne połączenie oraz wysokiej jakości diagnostyka pracy urządzeń dzięki sygnalizacji LED. Idealny do zastosowań wymagających elastyczności, odporności na czynniki zewnętrzne oraz łatwości w konserwacji.
