AIDA conform
Męski prosty – żeński proste
M12 – M12, 8-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 114 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

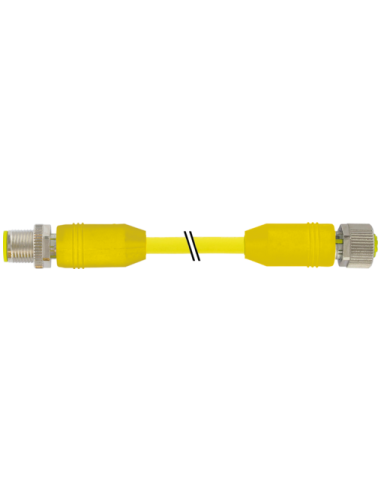

Konektor M12 męski – M12 żeński, prosty, 8-pinowy AIDA, 5 m – profesjonalne połączenia przemysłowe
Konektor M12 męski prosty – M12 żeński prosty o długości 5 metrów, spełniający normę AIDA oraz wymagania DIN EN 61076-2-101 (M12), przeznaczony jest do niezawodnych połączeń sygnałowych i zasilających w automatyce przemysłowej, maszynowniach oraz systemach sterowania.
Zalety i właściwości konektora M12
Produkt wykorzystuje 8-pinową konfigurację, co pozwala na szerokie zastosowanie w transmisji sygnałów i zasilaniu – zarówno w aplikacjach standardowych, jak i w wymagających pracy w środowiskach o podwyższonej odporności na czynniki chemiczne oraz mechaniczne.
- Wysoki stopień ochrony IP65, IP66K, IP67, IP68 – doskonała szczelność oraz odporność na kurz i wodę, nawet przy krótkotrwałym zanurzeniu i w warunkach wysokiego ciśnienia.
- Materiał obudowy PUR – gwarantuje wytrzymałość na uszkodzenia mechaniczne oraz wysoką odporność na oleje i środki chemiczne.
- Pozłacane styki – zapewniają stabilne, niskooporowe połączenie oraz odporność na korozję.
- Zabezpieczenie przeciwwstrząsowe – solidne mocowanie konektorów zapobiega ich rozłączeniu pod wpływem drgań.
- Gwarantowana jakość połączenia, dzięki zastosowaniu cynkowego odlewu ciśnieniowego oraz precyzyjnego gwintu M12 x 1.
- Elastyczność w doborze długości kabla – możliwość zamówienia innych długości na życzenie.
- Klasyfikacja cURus – spełnia rygorystyczne normy bezpieczeństwa i jakości.
Zastosowania konektora M12 w przemyśle
Konektor M12 8-pinowy z przewodem 5 m znajduje szerokie zastosowanie w:
- automatyce przemysłowej i liniach produkcyjnych
- systemach robotyki
- przemysłowych sieciach komunikacyjnych (np. Ethernet przemysłowy, Profinet, IO-Link)
- transmisji sygnałów sterujących, danych i zasilania
- integracji czujników i aktuatorów
- instalacjach wymagających wysokiej odporności na czynniki środowiskowe

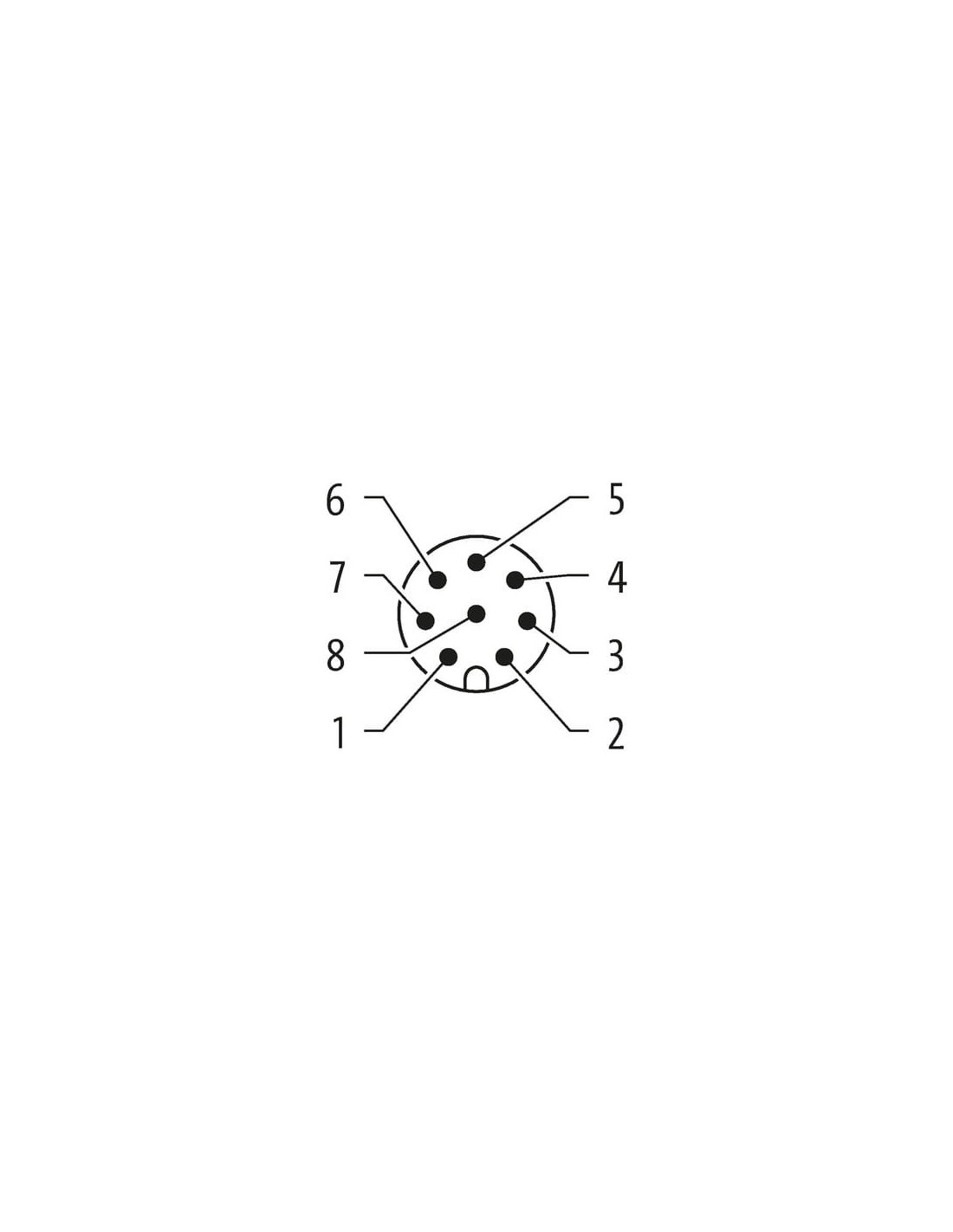

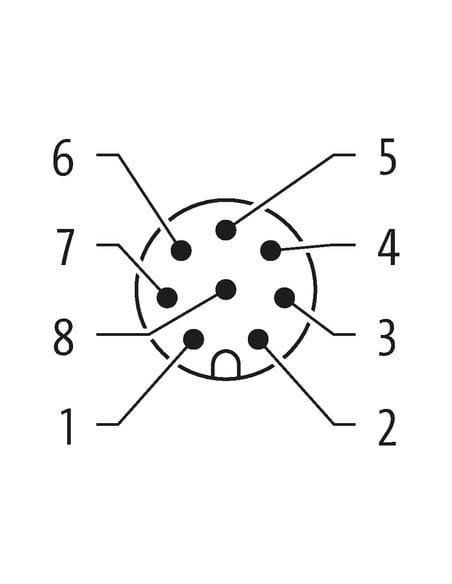

Budowa i schemat połączeń konektora M12 AIDA
Konektor przewodowy M12 posiada 8 żył w kolorach (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony), co umożliwia precyzyjną identyfikację oraz łatwość integracji z urządzeniami automatyki.
- Przewód: Wytrzymała powłoka PUR, bezhalogenowa, bezołowiowa, odporna na ścieranie i trudne warunki środowiskowe.
- Skrętka: 8 żył, przekrój 0,25 mm², skręcany przewód miedziany klasy 6.
- Elastyczność: Wysoka odporność na zginanie (ponad 10 mln cykli, C-track), odporność na skręcanie i długotrwała eksploatacja w ruchomych aplikacjach.
Parametry użytkowe konektora M12 AIDA
Maksymalne napięcie pracy wynosi 30 V (AC/DC), a maksymalny prąd na jeden styk to 2 A. Produkt spełnia wysokie wymagania dotyczące bezpieczeństwa elektrycznego – m.in. odporność udarowa 0,8 kV, wysoka klasa izolacji (I wg IEC 60664-1) oraz wytrzymałość płomieniowa (UL 1581, IEC 60332-2-2).
- Praca w szerokim zakresie temperatur: -40°C do +90°C (praca kabli), -25°C do +85°C (złącza).
- Łatwość montażu: Standardowy klucz SW13, przewód montowany w szybki i pewny sposób.
- Brak diody LED wskaźnika stanu – wygodne rozwiązanie do uniwersalnych połączeń.
- Bezpieczne prowadzenie przewodów – zaleca się stosowanie opasek oraz przestrzeganie minimalnych promieni zgięcia.
Montaż i schematy
Produkt jest dostarczany w postaci gotowego przewodu połączeniowego lub z wolnym końcem – zgodnie z załączonymi schematami połączeń oraz tabelą przyporządkowania kolorów przewodów do pinów. Konstrukcja złącza umożliwia szybkie i pewne łączenie typowych urządzeń automatyki przemysłowej.
Podsumowanie – kabel M12 AIDA 8-pin, 5 m
Konektor M12 męski – M12 żeński, 8-pin, 5 m AIDA to wysokiej jakości komponent przeznaczony do zastosowań w profesjonalnych instalacjach automatyki, zapewniający niezawodność nawet w warunkach intensywnej eksploatacji i w trudnych środowiskach przemysłowych.
