Dostępny
Męski prosty – żeński proste
M12 – M8, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

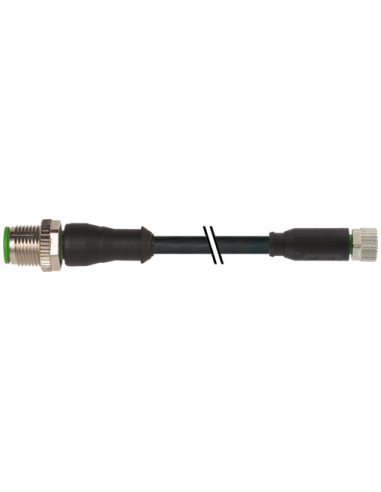

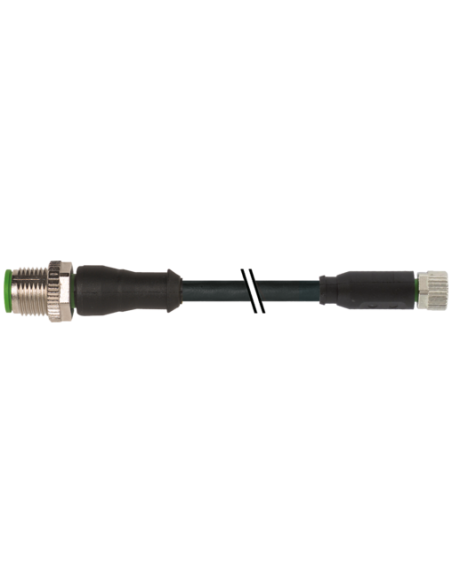

Konektor M12 męski do M8 żeński – przewód przemysłowy 3-pin, 15 m (7000-40561-6301500)
Przemysłowy konektor M12 męski do M8 żeński z prostą konstrukcją i wysoką jakością wykonania to kluczowy element wykorzystywany w automatyce przemysłowej, systemach maszyn oraz wszędzie tam, gdzie wymagana jest niezawodna komunikacja i zasilanie urządzeń. Oferuje pewne połączenie elektryczne, dzięki czemu idealnie sprawdza się w wymagających warunkach środowiskowych.
Zastosowanie konektora M12 – M8
Konektor M12 prosty męski do M8 prosty żeński jest szeroko stosowany w:
- Sensorach i systemach sterowania maszyn
- Automatyce przemysłowej oraz robotyce
- Budowie maszyn, linii produkcyjnych oraz systemach transportowych
- Przemysłowych instalacjach elektrycznych
15-metrowy przewód umożliwia łatwe podłączanie urządzeń na znacznych odległościach, zapewniając elastyczność w projektowaniu rozwiązań technologicznych.
Charakterystyka techniczna konektora M12 – M8
- 3 piny – pozwalają na zastosowanie w różnorodnych aplikacjach sygnałowych i zasilających
- Obustronna, prosta wersja: konektor M12 męski (gwint M12 x 1, rozwartość klucza SW13), konektor M8 żeński (gwint M8 x 1, rozwartość klucza SW9)
- Obudowa z PUR – odporna na oleje, działanie chemikaliów oraz uszkodzenia mechaniczne
- Wysokie stopnie ochrony: IP65, IP66K, IP67 przy odpowiednim montażu
- Zakres temperatury pracy: od -25 do +85°C (w zależności od jakości kabla nawet od -40°C do +90°C)
- Maksymalny prąd: 4 A (na styk); Napięcie robocze: do 60 V DC
- Odporność na wielokrotne zginanie, skręcanie i drgania dzięki zastosowaniu materiałów wysokiej jakości
Zalety i dodatkowe cechy konektora M12 męski – M8 żeński
- Solidna konstrukcja mechaniczna: niklowana powłoka zapewnia trwałość i odporność na korozję
- Bezhalogenowa, bezołowiowa i bezkadmowa izolacja – zgodność z normami bezpieczeństwa i ochrony środowiska
- Połączenia zabezpieczone przed rozłączeniem i przeciwwstrząsowe
- Odporność na promieniowanie UV oraz płomienie – umożliwia zastosowanie na zewnątrz oraz w miejscach narażonych na trudne warunki
- Zgodność z normami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8)
Konektor M12 męski – M8 żeński 7000-40561-6301500 umożliwia szybkie, pewne i wielokrotne podłączanie oraz odłączanie urządzeń i czujników bez konieczności lutowania, co czyni go niezbędnym komponentem w nowoczesnych instalacjach przemysłowych.
Typowe zastosowania konektora M12 – M8
- Łączenie czujników, aktuatorów i elementów wykonawczych
- Modernizacja i rozbudowa systemów automatyki
- Integracja urządzeń w systemach monitoringu i kontroli produkcji
- Prace serwisowe oraz rozbudowa linii technologicznych
Wykorzystanie standardowych, zgodnych kolorystycznie połączeń przewodów (brązowy, niebieski, czarny) usprawnia montaż oraz konserwację instalacji.
