AIDA conform
Męski prosty – żeński proste
M12 – M12, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

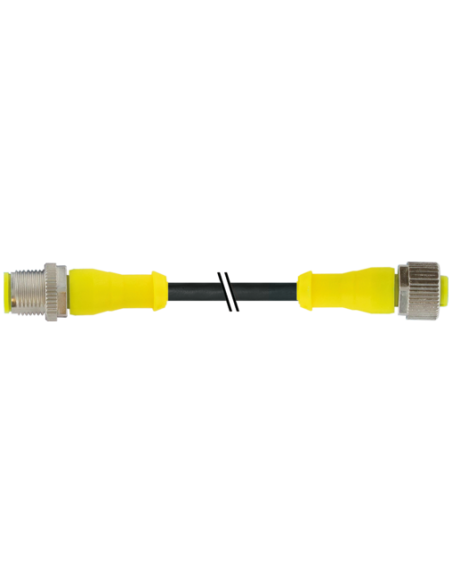

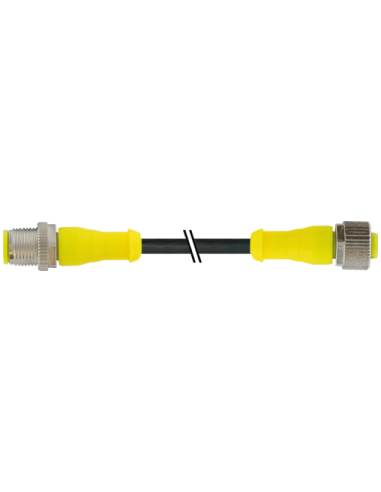

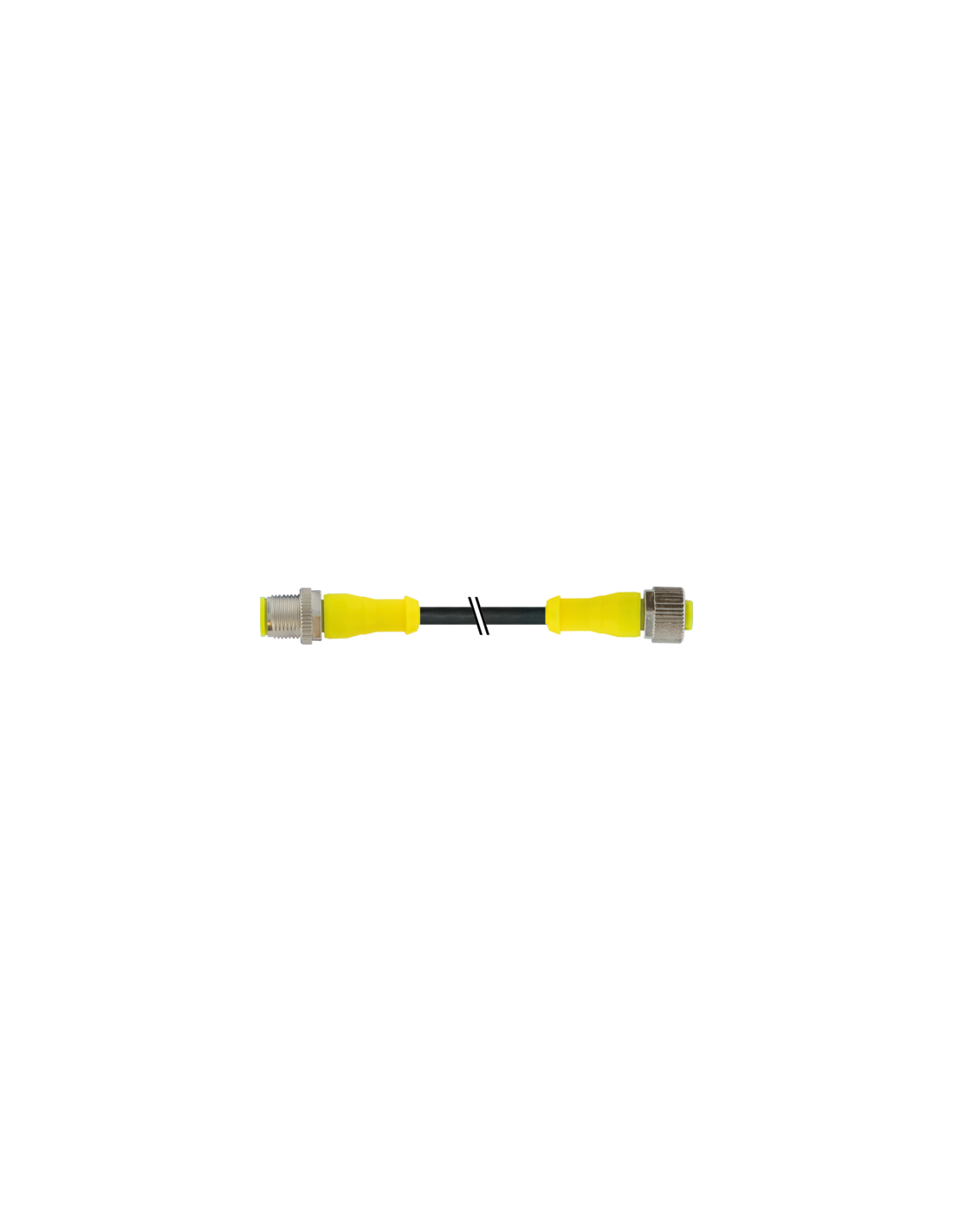

Przewód połączeniowy M12 męski 0° / M12 żeński 0° AIDA 7030-40021-6342000 – Zastosowanie przemysłowe i automatyka
Przewód połączeniowy M12 o numerze katalogowym 7030-40021-6342000 to wysokiej jakości komponent przeznaczony do zasilania oraz sygnalizacji w systemach automatyki, maszynach przemysłowych i wszędzie tam, gdzie wymagane są niezawodne połączenia sygnałowe oraz zasilające. Przewód, zgodny z wymaganiami AIDA, sprawdzi się w zastosowaniach, które wymagają wysokiej odporności na czynniki chemiczne oraz mechaniczne.
Charakterystyka przewodu M12 do zastosowań przemysłowych
Złącza M12 męskie i żeńskie w standardzie prostym (0°), 4-polowe, umożliwiają szybkie i pewne połączenie urządzeń w systemach sterowania, czujników, siłowników oraz w sieciach przemysłowych. Złącza te wyposażone są w gwint M12 x 1, a długość przewodu wynosi 20 metrów, co gwarantuje szerokie możliwości montażowe w dużych instalacjach.
- Klasa szczelności IP66K oraz IP67 – ochrona przed pyłem, wodą i myciem pod ciśnieniem, co pozwala na stosowanie przewodu w wymagających warunkach przemysłowych.
- Zakres temperatur pracy: od -25°C do +85°C – bezpieczna eksploatacja w różnorodnych środowiskach.
- Materiał płaszcza z PUR – wysoka odporność na ścieranie, oleje oraz chemikalia.
- Certyfikat cURus – możliwość stosowania również na rynku północnoamerykańskim.
- Przewód czterożyłowy, skręcany, o przekroju 0,34 mm² – idealny do przekazywania sygnałów i zasilania.
- Oznaczenia kolorystyczne żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – ułatwiają identyfikację połączeń.
Zalety oraz typowe zastosowania przewodu typu M12
Przewody M12 są szeroko wykorzystywane w przemyśle do łączenia:
- czujników i elementów wykonawczych w automatyce przemysłowej,
- urządzeń w rozdzielniach i szafach sterowniczych,
- instalacji w maszynach produkcyjnych oraz liniowych,
- systemów bezpieczeństwa,
- układów mechatronicznych.
Złącza M12 gwarantują szybki montaż i demontaż, a odpowiednie zabezpieczenie mechaniczne oraz przeciwwstrząsowe pozwala na wykorzystanie ich nawet w strefach o intensywnych drganiach lub obciążeniach dynamicznych.
Odporność i bezpieczeństwo przewodu M12 4-pin PUR
Obudowa przewodu wykonana jest z tworzywa sztucznego o bardzo dobrej odporności na chemikalia oraz oleje. Stosowanie materiałów wolnych od ołowiu, kadmu, halogenów i silikonu sprawia, że przewód jest ekologiczny i bezpieczny w codziennym użytkowaniu. Przewód charakteryzuje się zwiększoną liczbą cykli zginania i skręcania, co pozwala na długotrwałą i niezawodną eksploatację, m.in. na ruchomych trasach kablowych.
Wymiary i budowa złączy M12 – schemat podłączenia
Oba złącza (męskie i żeńskie) charakteryzują się średnicą Ø15 mm oraz zewnętrznym gwintem M12 x 1. Ich długość wynosi odpowiednio: 41 mm (męskie) i 38 mm (żeńskie). Na załączonych rysunkach znajduje się szczegółowy schemat pinów i połączeń wraz z opisem kolorystycznym przewodów, co znacznie ułatwia poprawny montaż i diagnostykę.
Główne atuty i rekomendowane środowiska pracy
- Trwałość – przewód przystosowany do milionów cykli gięcia oraz skręcania, dedykowany do pracy w ruchomych aplikacjach (C-track, robotyka).
- Uniwersalność – możliwość zamówienia innych długości przewodu na indywidualne życzenie.
- Bezpieczeństwo eksploatacji – klasy szczelności zapewniające ochronę nawet podczas intensywnego mycia i pracy na zewnątrz.
Wybór przewodu połączeniowego M12 męski 0° / M12 żeński 0° AIDA zapewnia pewność połączenia w środowiskach przemysłowych, automatyce, transporcie, maszynach oraz w aplikacjach wymagających odporności na chemikalia, oleje oraz czynniki atmosferyczne.
