Męski prosty – żeński 90°
M12 – M12, 4-piny

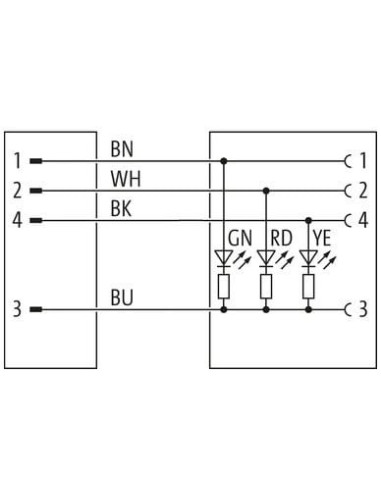

3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 LED męskie 0° / żeńskie 90° – kabel sygnałowy do automatyki przemysłowej
Złącze M12 męskie 0° / M12 żeńskie 90° do LED o kodzie produktu 7000-40343-6540500 to wysokiej jakości przewód połączeniowy przeznaczony do nowoczesnych systemów automatyki przemysłowej, robotyki, maszyn pakujących i linii produkcyjnych. Oferuje połączenie o dużej odporności na warunki środowiskowe oraz sygnalizację stanu za pomocą wbudowanych diod LED.
Zastosowanie złącza M12 – automatyka, przemysł, maszyny
Przewody M12 znajdują zastosowanie w systemach czujników, sterowników PLC, rozdzielaczach sygnałów, maszynach przemysłowych oraz liniach technologicznych, gdzie niezbędna jest pewna transmisja sygnałów i napięcia. Kątowe wyprowadzenie żeńskiego złącza 90° ułatwia montaż w trudno dostępnych miejscach, a prosty męski konektor umożliwia szybkie podłączenie do urządzeń i paneli.
- Typowe zastosowania:
- połączenia czujników i elementów wykonawczych z modułami IO
- integracja w szafach sterowniczych oraz na liniach produkcyjnych
- łączenie urządzeń w trudnych warunkach przemysłowych (wilgoć, oleje, pyły)
Zalety przewodu M12 LED 7000-40343-6540500
- Natychmiastowa diagnostyka – przewód wyposażony jest w trzy diody LED (zielona, czerwona, żółta), co pozwala na szybką wizualną ocenę stanu połączenia sygnałowego oraz napięciowego.
- Kątowe i proste zakończenia – jeden koniec posiada prosty (0°) konektor męski, drugi konektor żeński o kącie 90°, co znacznie ułatwia instalację w ograniczonych przestrzeniach.
- Wysoka odporność na warunki przemysłowe – stopień ochrony IP65, IP66K oraz IP67 zapewnia szczelność przed pyłem i wodą, a także wytrzymałość kontaktów na drgania i wibracje.
- Wytrzymałość mechaniczna – trwały kabel PUR o wysokiej odporności na oleje, chemikalia, promieniowanie UV oraz uszkodzenia mechaniczne.
- Pozłacane styki – niski opór elektryczny oraz zwiększona odporność na korozję i utlenianie się połączeń.
- Certyfikaty jakości – produkt spełnia międzynarodowe normy, m.in. DIN EN 61076-2-101 oraz posiada certyfikat cURus umożliwiający zastosowania globalne.
Budowa i funkcjonalność złącza sygnałowego M12 LED
4 piny, kodowanie A, gwint M12 × 1, przewód o długości 5 metrów umożliwiający elastyczne prowadzenie połączeń. Konektor męski (prosty) i żeński (kątowy) mogą być stosowane zarówno w nowych, jak i modernizowanych instalacjach.
Sygnalizacja stanu ułatwia szybkie zlokalizowanie błędów i konserwację bez potrzeby użycia dodatkowego sprzętu diagnostycznego. Kable o podwyższonej odporności na czynniki środowiskowe sprawdzają się w trudnych warunkach przemysłowych i zewnętrznych.
- Materiał przewodu: PUR, bez halogenów, bezołowiowy, odporny na większość chemikaliów i płynów eksploatacyjnych stosowanych w przemyśle.
- Dopuszczalny zakres temperatur dla kabla: od -40°C do 90°C (praca cykliczna do 10 000 godzin).
- Długa żywotność kabla i złączy – przewód odporny na wielokrotne zginanie, skręcanie oraz dużą liczbę cykli pracy na ruchomych połączeniach (C-track) i skrętach.
Podsumowanie – uniwersalne i niezawodne złącze M12 LED dla przemysłu
Przewód sygnałowy M12 męski 0° / M12 żeński 90° do LED to funkcjonalne, solidne i bezpieczne rozwiązanie dla aplikacji wymagających szybkiego montażu oraz pełnej kontroli stanu połączenia. Gwarantuje niezawodność transmisji sygnałów w warunkach przemysłowych i jest kompatybilny z większością urządzeń automatyki korzystających ze standardu złączy M12.
