Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

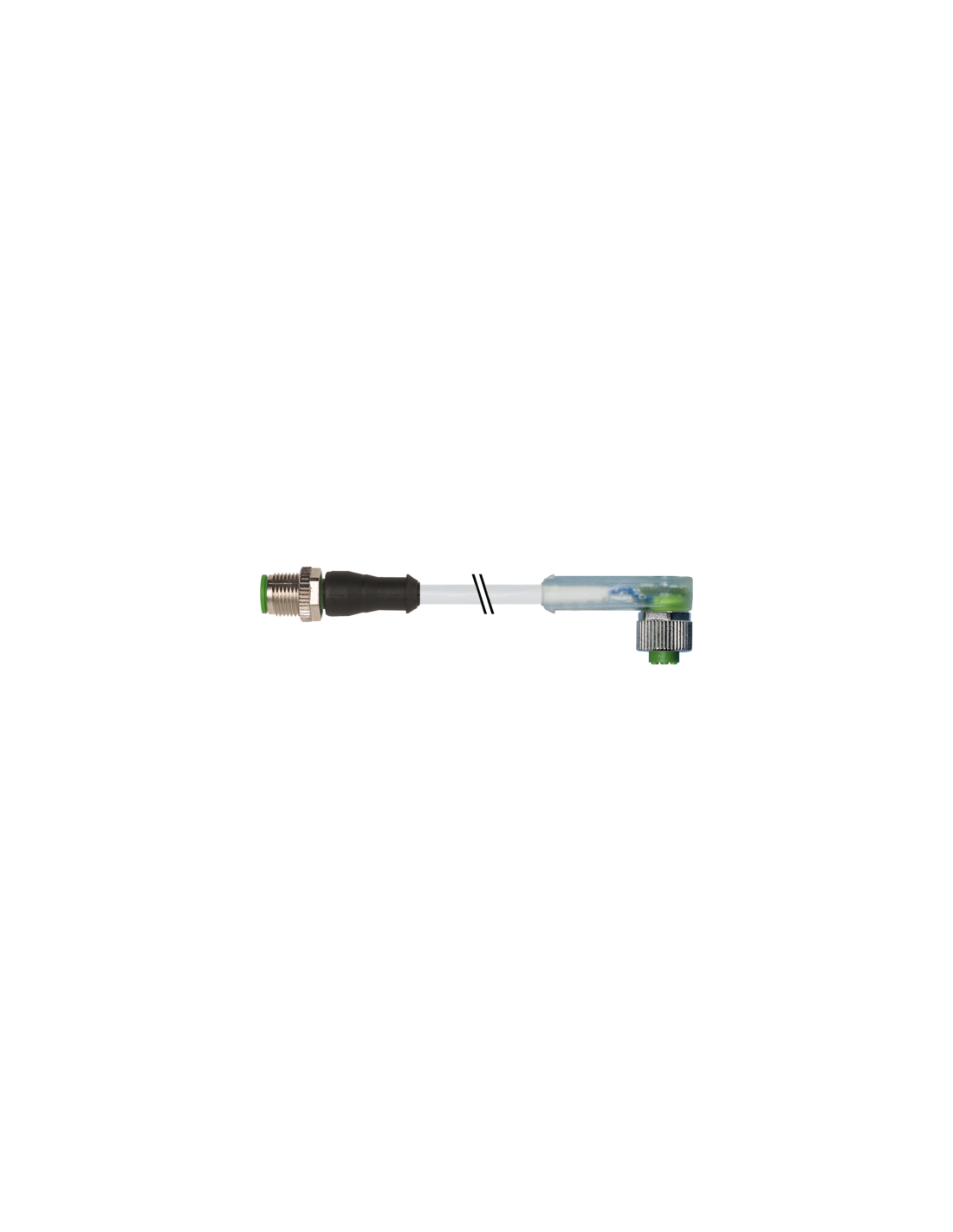

Konektor M12 męski prosty – M12 żeński kątowy z LED (kod produktu: 7000-40341-2340100) to rozwiązanie stworzone z myślą o wymagających aplikacjach automatyki przemysłowej, maszynach i systemach sterowania, gdzie niezawodne, szybkie oraz trwałe połączenia są kluczowe dla prawidłowego działania urządzeń. Produkt przystosowany jest do zastosowań, w których liczy się wytrzymałość na czynniki zewnętrzne, pewność połączenia oraz szybka diagnostyka stanu linii sygnałowej dzięki wbudowanym diodom LED.
Wytrzymałe konektory M12 dzięki swojej konstrukcji oraz zastosowanym materiałom sprawdzają się doskonale zarówno w środowisku przemysłowym, jak i w automatyce budynkowej. Wysoka klasa ochrony IP65, IP66K oraz IP67 gwarantuje znakomitą odporność na kurz, wodę, oleje i ciecze chemiczne, co pozwala na montaż nawet w trudnych warunkach środowiskowych.
Konektor M12 doskonale nadaje się do:
Złącze M12 posiada układ 4-pinowy, z prostym złączem męskim oraz kątowym złączem żeńskim (90°), a jego mocowania wykonane są w standardzie M12 x 1. Dzięki temu rozwiązaniu połączenia są stabilne i odporne na przypadkowe rozłączenie lub wibracje. Kompaktowe wymiary (długość męskiego: 41 mm, żeńskiego: 39 mm, średnica: 15 mm) ułatwiają montaż w ograniczonych przestrzeniach.
Obudowa wykonana jest z wysokiej jakości tworzywa PUR odpornego na agresywne media oraz uszkodzenia mechaniczne. Komponenty metalowe wykończono galwanicznie (niklowanie), co zwiększa ich odporność na korozję.
Wbudowane diody LED (zielona, biała, żółta) umożliwiają szybką diagnostykę stanu sygnałów oraz poprawności połączenia, co znacznie przyspiesza lokalizowanie usterek, uruchamianie maszyn oraz prace serwisowe.
Korzyści z obecności LED:
Najważniejsze cechy produktu to:
Pinout i schematy przystosowane zostały do łatwej integracji z większością urządzeń automatyki. Układ 4-pinowy z oznaczeniami kolorystycznymi przewodów ułatwia podłączenie i redukuje ryzyko błędów montażowych.
Kabel o przekroju żyły 0,34 mm² zapewnia optymalną wydajność prądową (do 4,8 A na żyłę), a wysoka jakość przewodnika miedzianego gwarantuje niezawodność transmisji sygnału nawet przy długich odcinkach kablowych lub częstych ruchach kabla w aplikacjach dynamicznych.
Konektor M12 męski prosty – M12 żeński kątowy z LED (7000-40341-2340100) to wszechstronne, solidne i funkcjonalne rozwiązanie do wymagających systemów automatyki przemysłowej. Złącza tej serii wyróżniają się łatwością montażu, wysoką trwałością oraz skuteczną sygnalizacją, co przekłada się na bezpieczeństwo i stabilność pracy nawet w trudnych warunkach przemysłowych.
