Męski prosty – żeński proste
M12 – M8, 4-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 621 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 32,01 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

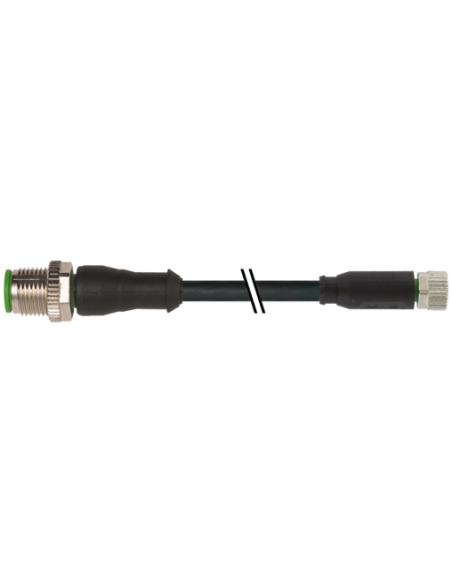

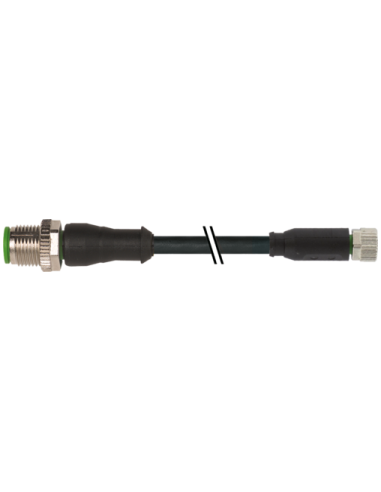

Konektor M12 męski – M8 męski, prosty 4-pinowy, przewód 1,5 m PUR – wysoka niezawodność połączeń przemysłowych
Konektor M12 męski, prosty – M8 męski, prosty to specjalistyczny przewód przemysłowy o długości 1,5 m, wyposażony w złącza M12 oraz M8 w wersji 4-pinowej. Produkt ten spełnia wymagania norm DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-104 (M8), dzięki czemu znajduje szerokie zastosowanie w profesjonalnych systemach automatyki, robotyki oraz urządzeniach przemysłowych, gdzie niezawodność oraz ochrona przed czynnikami zewnętrznymi są kluczowe.
Odporny na chemikalia i oleje, przewód PUR o podwyższonej wytrzymałości mechanicznej zapewnia stabilność i długą żywotność instalacji, nawet w trudnych warunkach produkcyjnych. Złącza pokryte powłoką niklowaną gwarantują skuteczną ochronę przed korozją oraz łatwość czyszczenia.
Zastosowanie konektora M12/M8 w aplikacjach przemysłowych
Konektor M12 męski – M8 męski, prosty wykorzystywany jest przede wszystkim w instalacjach automatyki przemysłowej, maszynach, urządzeniach produkcyjnych, liniach technologicznych oraz wszędzie tam, gdzie konieczne jest pewne i szczelne połączenie sygnałowe lub zasilające. Produkt ten sprawdzi się również w:
- Systemach czujnikowych i siłownikach
- Infrastrukturalnych połączeniach maszyn oraz urządzeń
- Przemysłowych szafach sterowniczych
- Zastosowaniach wymagających odporności na wibracje i uszkodzenia mechaniczne
Dodatkowo, stopień ochrony IP65, IP66K oraz IP67 pozwala na montaż w miejscach narażonych na pył i wilgoć.
Zalety i cechy użytkowe kabla połączeniowego M12–M8
- Wysoka odporność na czynniki chemiczne i oleje – dzięki zastosowaniu przewodu PUR oraz specjalnej konstrukcji złączy.
- Ochrona przed wnikaniem zanieczyszczeń – szczelność połączeń potwierdzona klasą IP65, IP66K oraz IP67.
- Pozłacane styki – zapewniają niską rezystancję styku oraz stabilność transmisji sygnału.
- Przewód 4-żyłowy – gwarantuje uniwersalność w podłączaniu sygnałów i napięcia zasilania.
- Podwyższona odporność na zginanie – przewidywana liczba cykli gięcia do 2 milionów, co doskonale wpisuje się w potrzeby aplikacji ruchomych lub narażonych na częste manipulacje.
Budowa i bezpieczeństwo konektora M12 męski – M8 męski
Dzięki precyzyjnemu wykonaniu z materiałów takich jak PUR (płaszcz kabla), PVC (izolacja przewodów) oraz elementy metalowe pokryte niklem i cynkiem, przewód zapewnia wysoki poziom bezpieczeństwa, długotrwałą eksploatację oraz odporność na wstrząsy mechaniczne. Montaż realizowany jest przez włożenie i dokręcenie, a zabezpieczenie antywibracyjne gwarantuje nieprzerwane działanie, nawet w trudnych warunkach przemysłowych.
Przewód połączeniowy M12 męski – M8 męski to sprawdzony wybór dla profesjonalnych aplikacji wymagających pewnych połączeń sygnałowych i zasilających, odporności na trudne warunki oraz wysokiego poziomu szczelności – idealny do zastosowań przemysłowych.
