Męski prosty – żeński proste
M8 – M8, 3/4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski prosty – M8 żeński prosty 7000-88005-6300250 – Przewód połączeniowy do automatyki
Konektor M8 męski prosty – M8 żeński prosty o numerze katalogowym 7000-88005-6300250 to wysokiej jakości przewód połączeniowy dedykowany do zastosowań w automatyce przemysłowej, w systemach czujników oraz układach sterowania. Produkt wyposażony jest w złącza typu M8 3-pinowe, umożliwiające niezawodne łączenie na krótkich i średnich dystansach, zgodnie z normą DIN EN 61076-2-114 (M8).
Profesjonalne zastosowania konektora M8 – szerokie możliwości użycia
Złącze M8 to standard branżowy stosowany w czujnikach, siłownikach, maszynach i urządzeniach przemysłowych. Może być wykorzystywane w:
- Automatyce przemysłowej – łączenie czujników, elementów wykonawczych oraz zaworów.
- Systemach transportujących i na liniach produkcyjnych.
- Robotyce oraz w przemyśle spożywczym – dzięki odporności na oleje i chemikalia.
- Układach pomiarowych i sterujących w trudnych warunkach środowiskowych.
Najważniejsze cechy i zalety przewodu połączeniowego M8-M8
- Długość przewodu: 2,5 m – idealna do połączeń w obrębie szaf sterowniczych oraz na liniach produkcyjnych.
- Wysoki stopień ochrony: IP65, IP66K, IP67, IP68 – gwarancja szczelności oraz zabezpieczenie przed pyłem i wilgocią, także w aplikacjach wymagających mycia ciśnieniowego.
- Wytrzymała obudowa z tworzywa PUR – zapewnia doskonałą odporność na oleje, chemikalia oraz uszkodzenia mechaniczne.
- Pozłacane styki – ograniczenie strat sygnału i zwiększona trwałość połączenia.
- Odpowiedni do pracy w szerokim zakresie temperatur: -25°C do +85°C, a kabel nawet od -40°C do 90°C (praca ciągła).
- Elastyczny przewód 3-żyłowy ze skrętką miedzianą o przekroju 0,25 mm².
- Zabezpieczenie przeciwwstrząsowe oraz odporność na częste cykle zgięcia i skręcania (przeznaczony także do ruchomych aplikacji – robotyka, C-track).

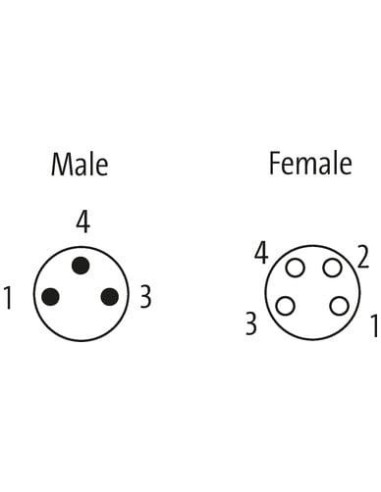

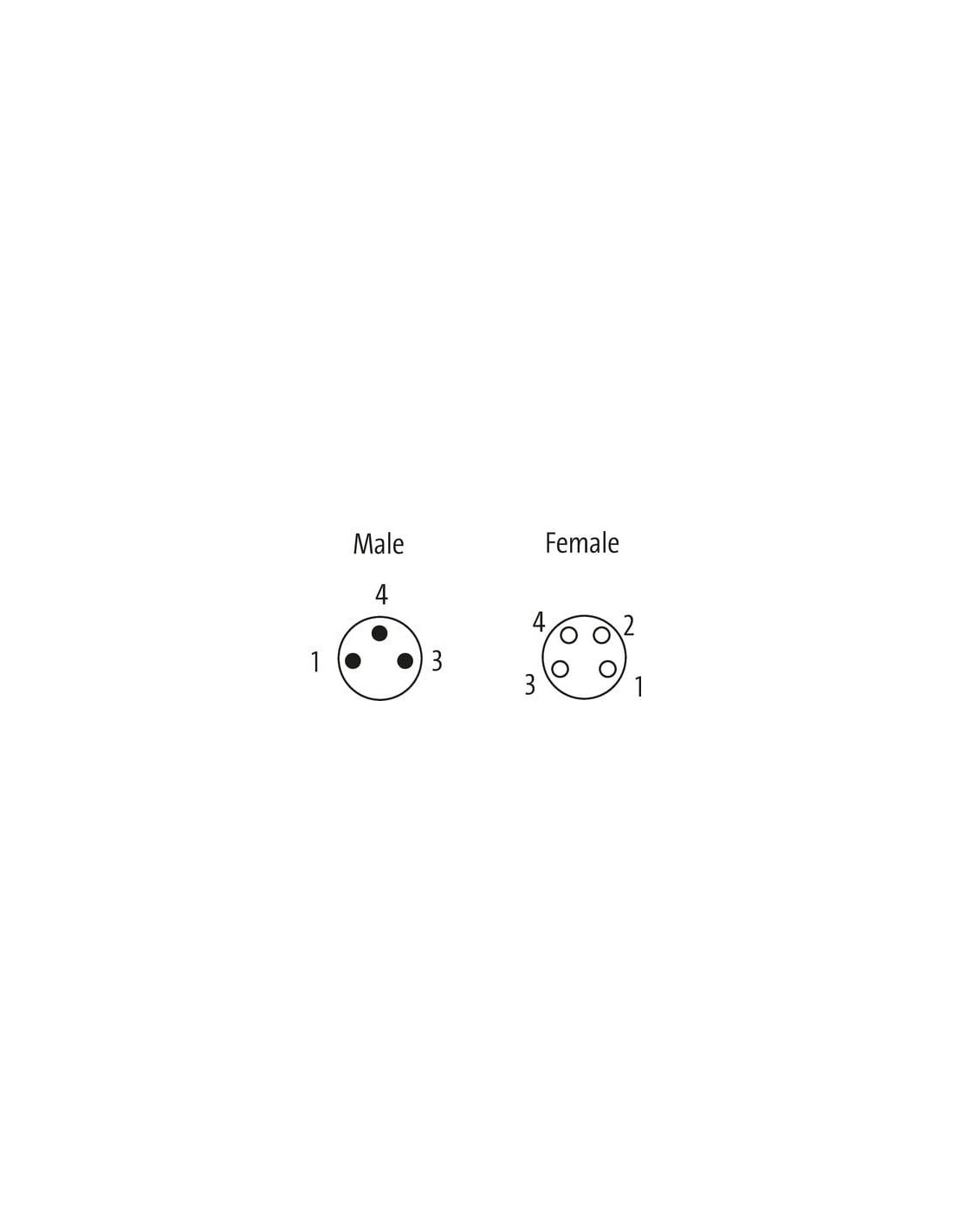

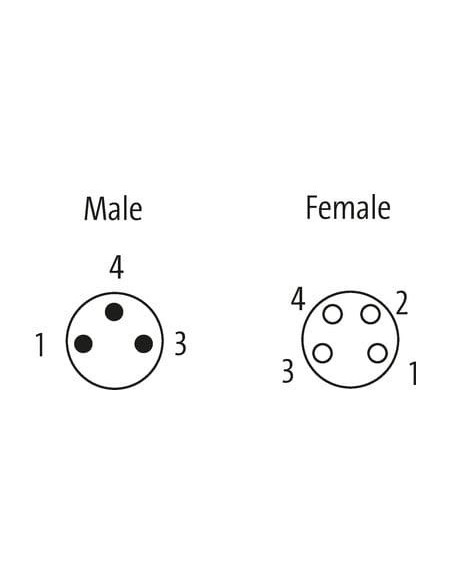

Budowa i kompatybilność złącza M8 – schematy i oznaczenia

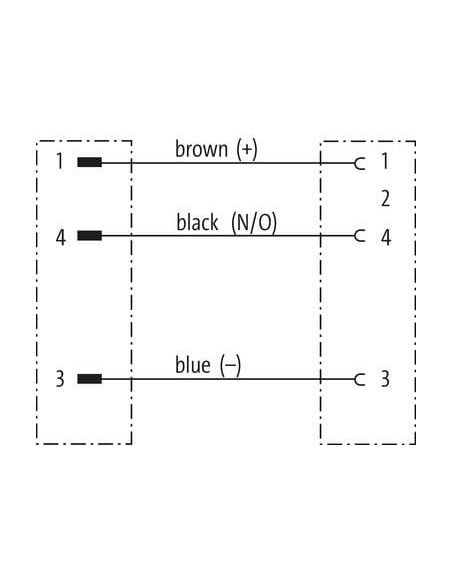

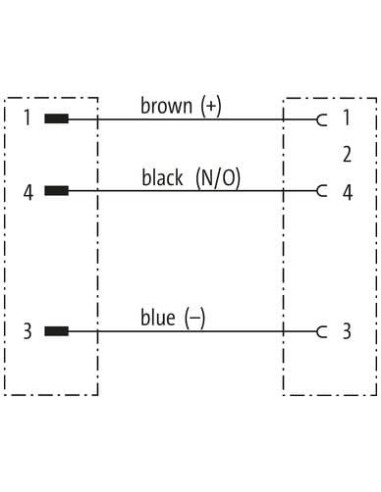

Konektor posiada gwint M8 x 1, ergonomiczną obudowę oraz radełkowaną nakrętkę z tworzywa sztucznego dla łatwego montażu. Schemat połączeń gwarantuje właściwą identyfikację żył: brązowy (+), czarny (N/O), niebieski (-). Kompatybilność ze standardowymi gniazdami i peszlami (średnica wewnętrzna 6,5 mm) umożliwia zastosowanie przewodu w rozbudowanych instalacjach.
Odporność na czynniki zewnętrzne i trwałość przewodu
- Kabel PUR – wysoka odporność na ścieranie, UV oraz promieniowanie słoneczne (zgodność z DIN EN ISO 4892-2 A).
- Spełnia wymagania UL 1581 pod kątem odporności na płomień, a także IEC 60332-2-2 (trudnopalność).
- Niskie wartości promieni gięcia – instalacja zarówno w ruchomych, jak i stacjonarnych zastosowaniach.
- Bez dodatków takich jak ołów, kadm, FCKW, silikon czy halogeny – przyjazny dla środowiska.
Gdzie stosować przewód połączeniowy M8 7000-88005-6300250?
Złącze M8 prosty–prosty zalecane jest do pracy w:
- Systemach rozproszonych wejść/wyjść (I/O) w automatyce.
- Stacjach dokujących, przenośnikach oraz maszynach pakujących.
- Przemyśle spożywczym, chemicznym, farmaceutycznym, gdzie wymagana jest odporność na agresywne media.
- Instalacjach wymagających wysokiego stopnia ochrony IP oraz pracy w trudnych warunkach środowiskowych.
Przewód M8 o kodzie 7000-88005-6300250 to uniwersalna i trwała opcja w nowoczesnych instalacjach przemysłowych, zapewniająca trwałość i bezpieczeństwo pracy przez długi czas.
