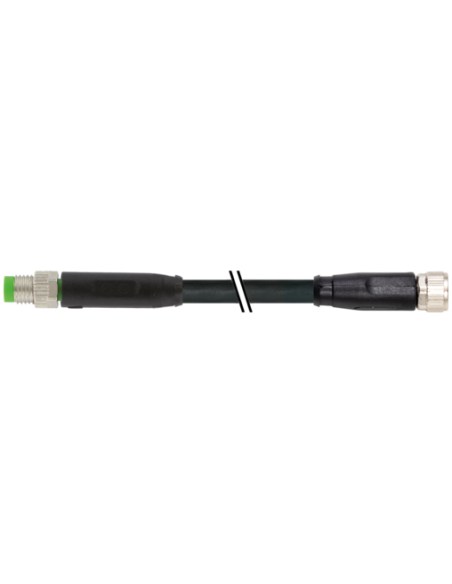

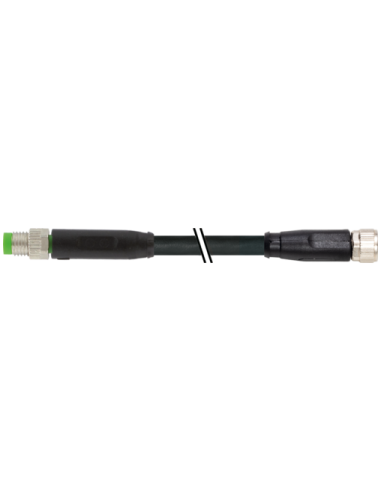

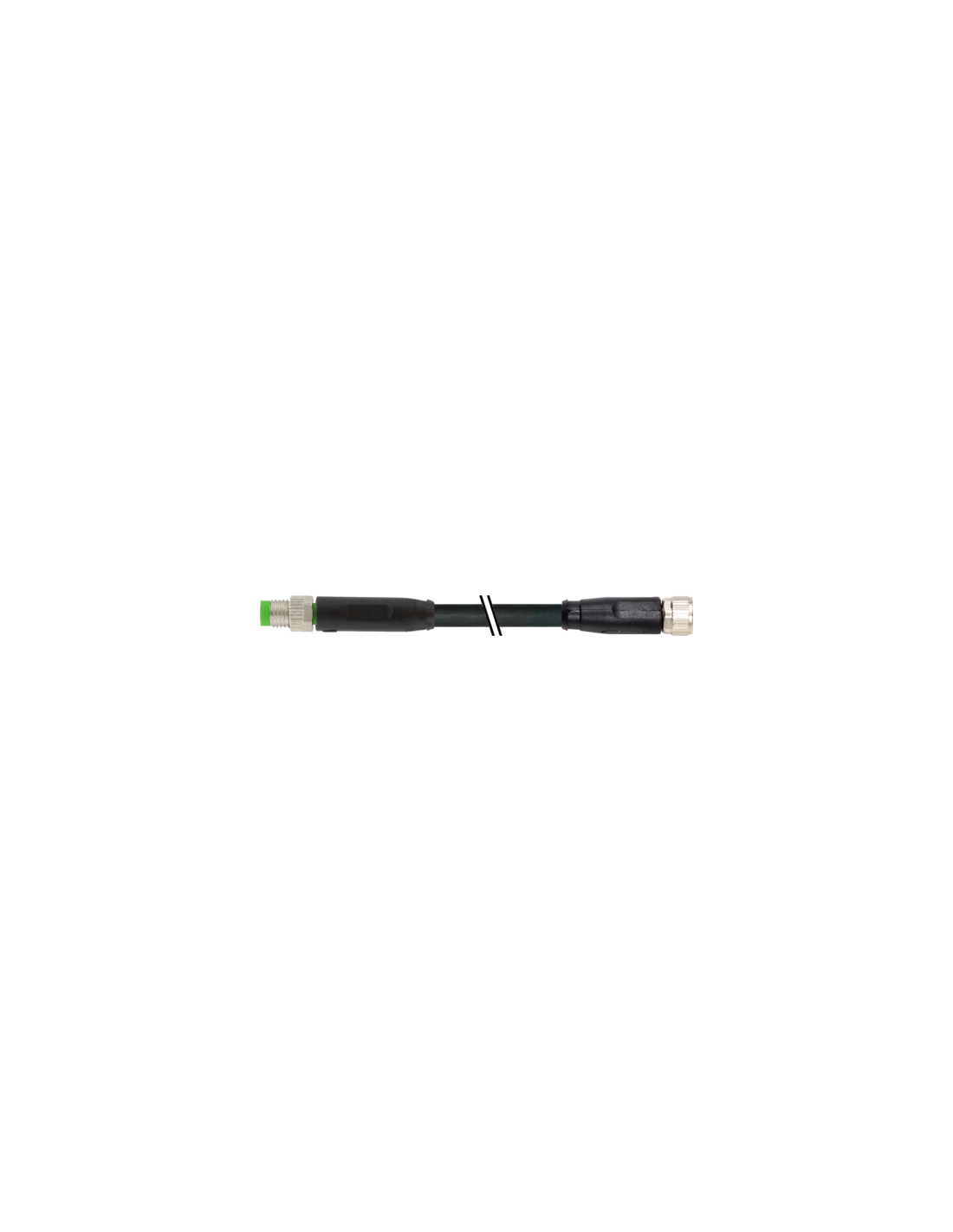

Męski prosty – żeński proste
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |
Konektor M8 męski - żeński prosty, 8-pinowy, 5m – do automatyki i przemysłu
Konektor M8 męski, prosty – M8 żeński, prosty o długości 5 metrów to niezawodne rozwiązanie do zastosowań w automatyce przemysłowej, robotyce, technice pomiarowej, a także w systemach sterowania i transmisji sygnałów. Bezpieczne, trwałe i odporne wykonanie pozwala na użytkowanie w wymagających warunkach otoczenia.
Zastosowanie konektora M8 w technice przemysłowej
Złącze M8 to popularny standard stosowany wszędzie tam, gdzie wymagana jest kompaktowość i wysoka niezawodność łączenia sygnałów oraz zasilania. Konektor 7000-89341-6960500 idealnie sprawdza się w:
- Instalacjach czujników i siłowników
- Systemach wizyjnych
- Robotyce przemysłowej
- Maszynach produkcyjnych
- Systemach transportowych
To połączenie kablowe umożliwia szybki montaż oraz pewne, odporne na czynniki zewnętrzne połączenie sygnałów i zasilania.
Najważniejsze zalety kabla M8, 8-pin, z kodowaniem A
- Wysoka odporność na zanieczyszczenia – stopień ochrony IP67 zapewnia szczelność podczas pracy w warunkach przemysłowych (wilgoć, pył, zabrudzenia).
- Niezawodność i trwałość połączeń – pozłacane styki, minimum 100 cykli wtykaniowych.
- Odpowiedni do pracy w szerokim zakresie temperatur – od -30°C do +80°C.
- Odporność chemiczna i mechaniczna – wykonanie z wysokiej jakości tworzyw sztucznych (TPU, PUR), odporność na oleje, benzynę i agresywne media (zalecana weryfikacja odporności przy specyficznych aplikacjach).
- Bezpieczna transmisja sygnałów i zasilania – 8 żył, zgodność z normami, prąd do 1,5 A na styk, maksymalne napięcie robocze do 30 V AC/DC na wtyku i do 300 V AC na kablu.
- Przewód 5 metrów – umożliwia elastyczne prowadzenie okablowania w rozbudowanych systemach maszynowych.
Budowa i schemat połączeń konektora M8
Konektor o gwincie M8x1 (typ prosty) posiada 8 pinów, co pozwala na przesył zarówno sygnałów binarnych, jak i analogowych, a także na realizację bardziej zaawansowanych aplikacji automatyki. Wtyki kodowane są zgodnie ze standardem A, co gwarantuje kompatybilność z szeroką gamą urządzeń przemysłowych.
- Obudowa z tworzywa TPU – charakteryzuje się elastycznością oraz odpornością na działanie substancji chemicznych.
- Blokada z niklowanego odlewu cynkowego zabezpiecza przed przypadkowym rozłączeniem oraz wibracjami.
- Przewód PUR – odporny na ścieranie, rozciąganie i promieniowanie UV.
Możliwości instalacyjne i bezpieczeństwo użytkowania
Przewód charakteryzuje się wysoką elastycznością, co ułatwia prowadzenie go nawet w ruchomych aplikacjach (żywotność do 2 milionów cykli w prowadnicy typu C-Track). Promień zgięcia przy montażu na stałe to minimum 6-krotność zewnętrznej średnicy przewodu. W przypadku aplikacji z ruchem zaleca się stosowanie odpowiednich środków do odciążenia kabla (np. opaski kablowe).

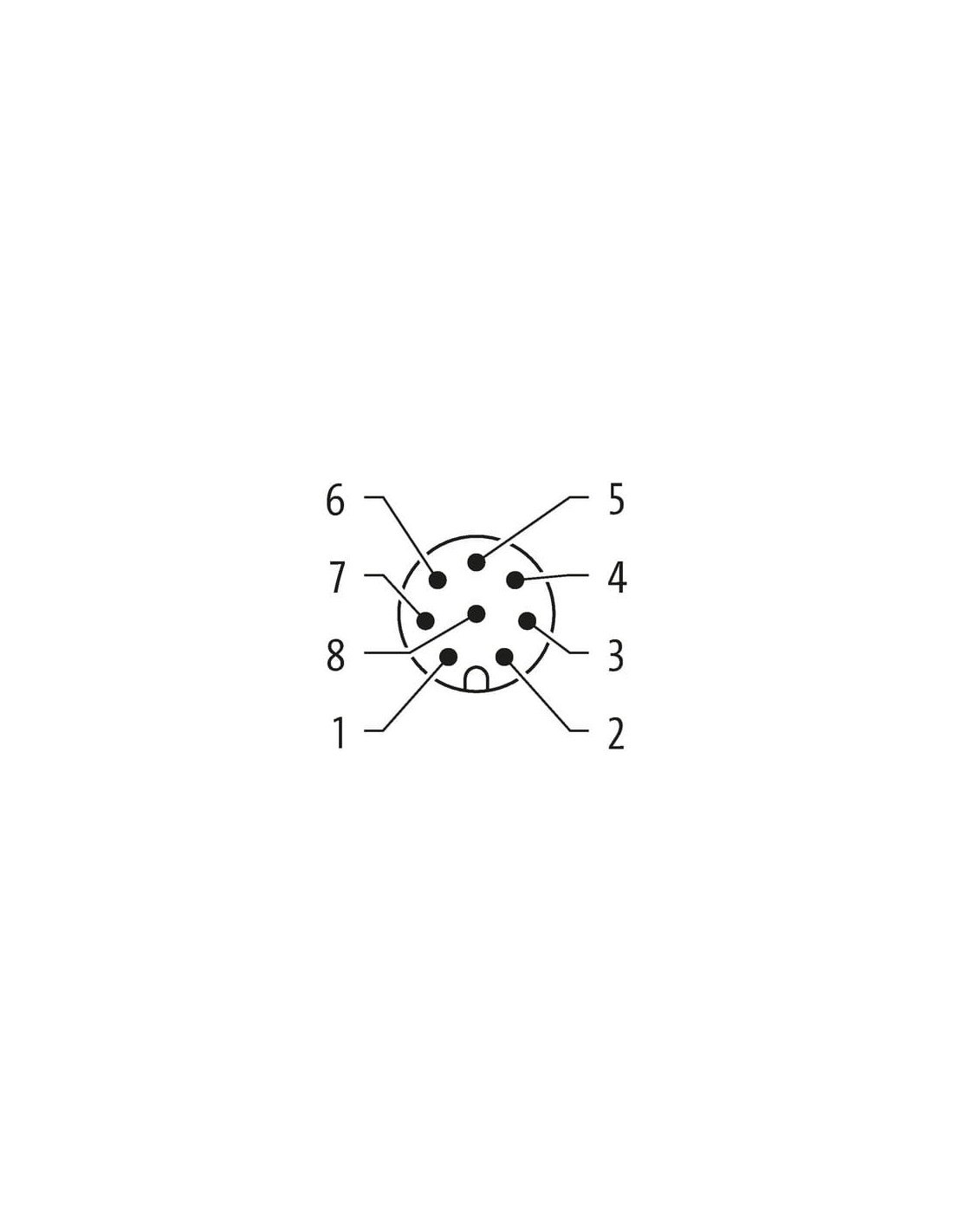

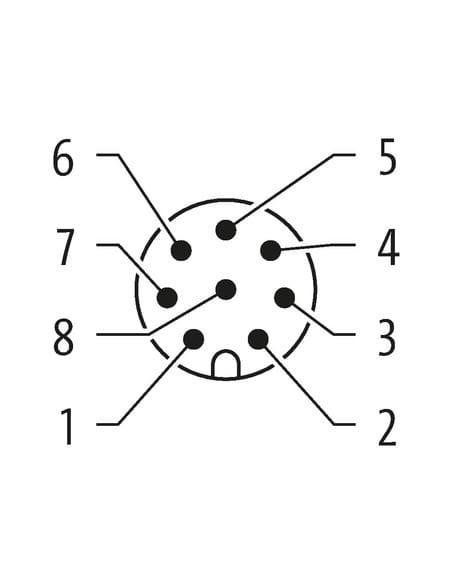

Kolorystyka i schemat wyprowadzeń konektora M8 8-pin
Standard kolorów przewodów:
- 1: Biały (WH)
- 2: Brązowy (BN)
- 3: Zielony (GN)
- 4: Żółty (YE)
- 5: Szary (GY)
- 6: Różowy (PK)
- 7: Niebieski (BU)
- 8: Czerwony (RD)
Wyprowadzenia (korespondencja pinów z obu stron) ułatwiają podłączenie do systemów sterowania PLC oraz modułów IO.
Podsumowanie – złącze M8 męskie–żeńskie, 8-pin, 5 m
Konektor M8 8-pinowy to uniwersalne, bezawaryjne rozwiązanie do połączeń w systemach automatyki, pomiarach, sterowaniu maszynami i liniami produkcyjnymi. Solidna budowa, szeroka odporność na temperatury, wibracje i działanie agresywnych mediów oraz długi, 5-metrowy przewód umożliwiają skuteczne wykorzystanie tego przewodu w najbardziej wymagających aplikacjach przemysłowych.
