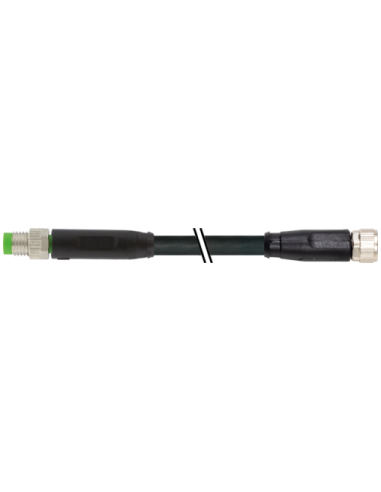

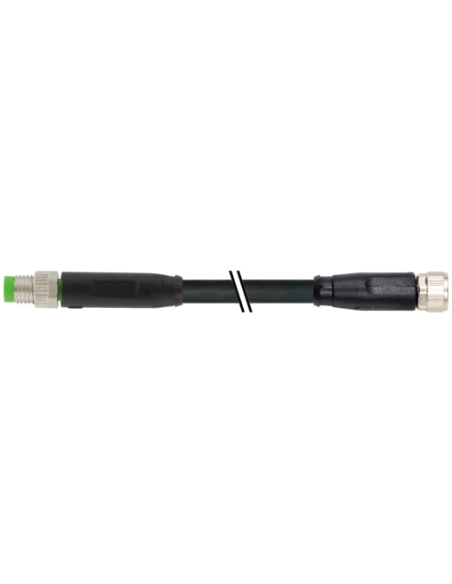

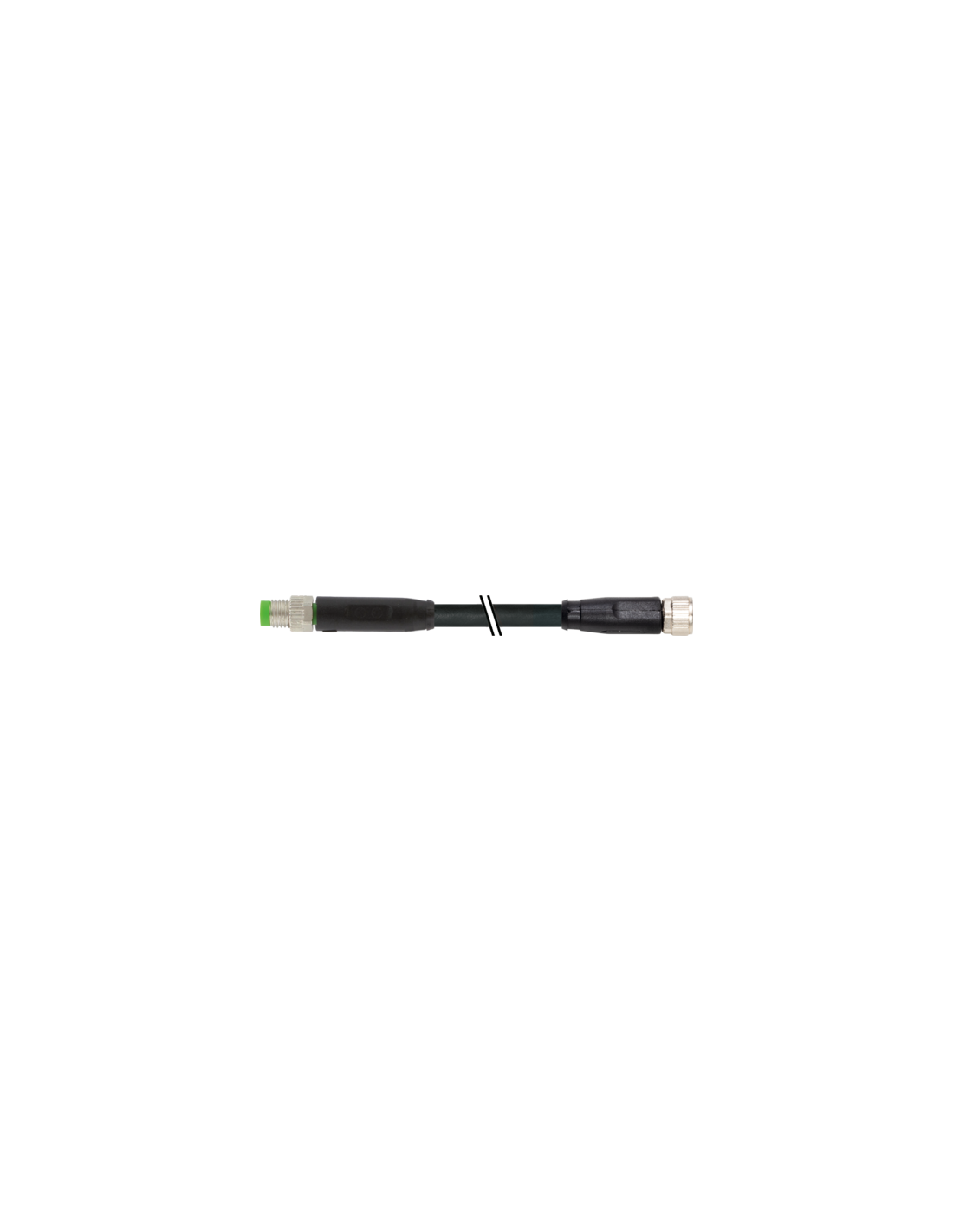

Męski prosty – żeński proste
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |
Złącze kablowe M8 męskie i żeńskie 0° 8-pinowe – 7000-89341-6960150
M8 0° męski / M8 0° żeński, 8-pinowy przewód o długości 1,5 m to wysoce uniwersalne i niezawodne połączenie do zastosowań w automatyce przemysłowej, czujnikach, siłownikach oraz systemach sterowania. Wysoka jakość wykonania, odporność na trudne warunki środowiskowe oraz szczelność na poziomie IP67 zapewniają stabilną pracę również w wymagających aplikacjach przemysłowych.
Najważniejsze cechy złącza kablowego M8 8-pin – kabel 1,5 m
- Męski i żeński prosty konektor typu M8 (8-pin) – umożliwia wszechstronne zastosowanie w nowoczesnych systemach automatyki.
- Wysoka odporność mechaniczna i chemiczna – obudowa wykonana z tworzywa TPU oraz uszczelka FKM zapewniają ochronę przed olejami i wieloma substancjami chemicznymi.
- Stopień ochrony IP67 – szczelne połączenie odporne na kurz oraz zanurzenie w wodzie (tylko przy prawidłowym montażu: włożone i dokręcone).
- Przewód z płaszczem PUR – charakteryzuje się bardzo dobrą elastycznością, odpornością na zginanie, ścieranie, oleje i benzynę, co czyni go odpowiednim do ruchomych aplikacji.
- Pozłacane styki – gwarancja długotrwałej niezawodności połączenia elektrycznego oraz odporności na korozję.
- Liczba cykli złączeniowych min. 100 – zapewnia wytrzymałość w środowiskach o częstych podłączeniach i rozłączeniach.
- Oznaczenie przewodów kolorami – ułatwia szybką identyfikację podczas instalacji oraz serwisowania.
Możliwości wykorzystania i typowe zastosowania
Złącze kablowe M8 męskie i żeńskie prosty 8-pin polecane jest do profesjonalnych aplikacji w automatyce przemysłowej, systemach sterowania, maszynach produkcyjnych, robotyce oraz przemyśle spożywczym. Z powodzeniem wykorzystywane jest w:
- Podłączaniu czujników i aktuatorów
- Modułach IO-Link
- Systemach sterowania i automatyki
- Przemyśle spożywczym i farmaceutycznym (z wykluczeniem najbardziej agresywnych środków czyszczących – należy sprawdzić odporność chemiczną w konkretnej aplikacji)
- Systemach transportu i logistyki
Zalety stosowania złączy M8 w instalacjach przemysłowych
- Uniwersalność złącza M8 – komercyjny standard pozwala na swobodną wymianę i integrację z innymi komponentami automatyki.
- Łatwy montaż i pewne połączenie – zaciskowa nakrętka zapewnia szybkie i stabilne podłączenie bez użycia specjalistycznych narzędzi.
- Bezpieczeństwo transmisji sygnałów – odporność elektromagnetyczna oraz minimalna rezystancja styku.
- Doskonała trwałość – przewód z miedzianą skrętką klasy 6 o dużej odporności na zginanie pozwala na stosowanie złącza również w aplikacjach ruchomych (robotyka, linie produkcyjne).

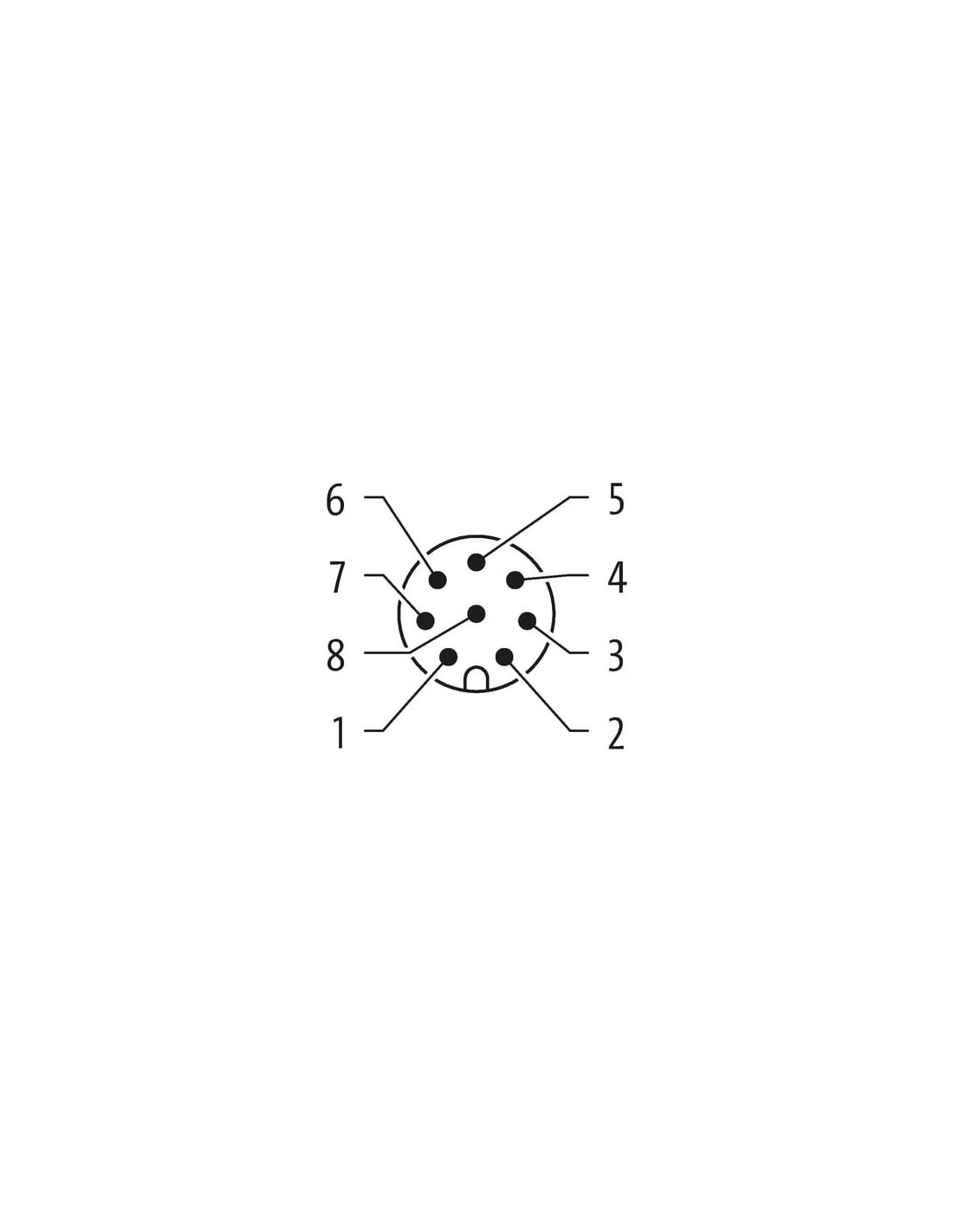

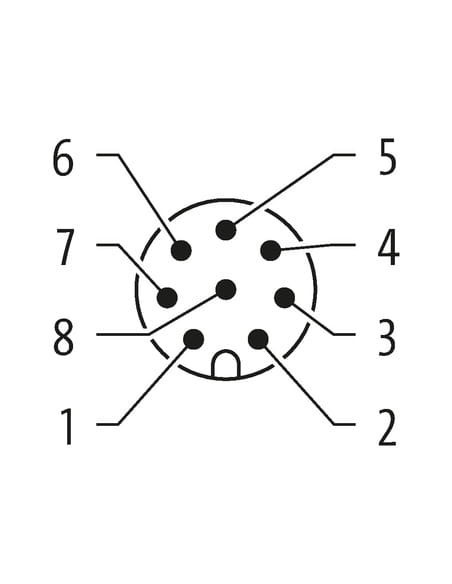

Schematy i identyfikacja pinów – łatwa integracja
Przemyślana numeracja pinów oraz przejrzyste schematy złączeniowe umożliwiają bezproblemową integrację z innymi komponentami automatyki oraz ułatwiają szybki montaż i serwisowanie połączeń elektrycznych.
Podsumowanie – wszechstronne rozwiązanie dla automatyki
Złącze kablowe M8 męskie i żeńskie 0° 8-pinowe o długości 1,5 m jest doskonałym wyborem wszędzie tam, gdzie wymagana jest niezawodność, odporność na trudne warunki oraz łatwość montażu. Wysoka jakość materiałów, standard przemysłowy oraz certyfikowana odporność na czynniki chemiczne i mechaniczne sprawiają, że produkt ten z powodzeniem znajduje zastosowanie w automatyce, robotyce, produkcji oraz utrzymaniu ruchu.
