Męski prosty – żeński 90°
M8 – M8, 3-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | zielony, żółty |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

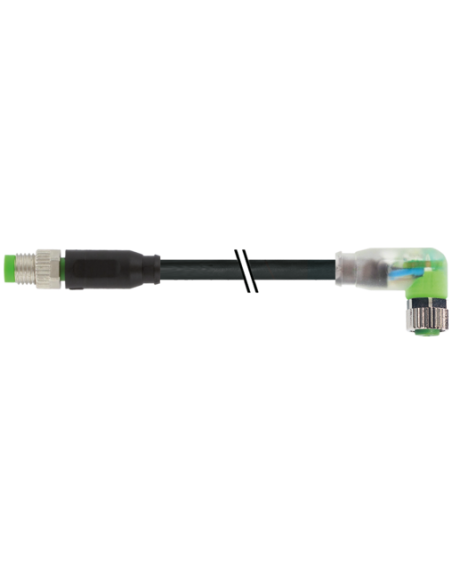

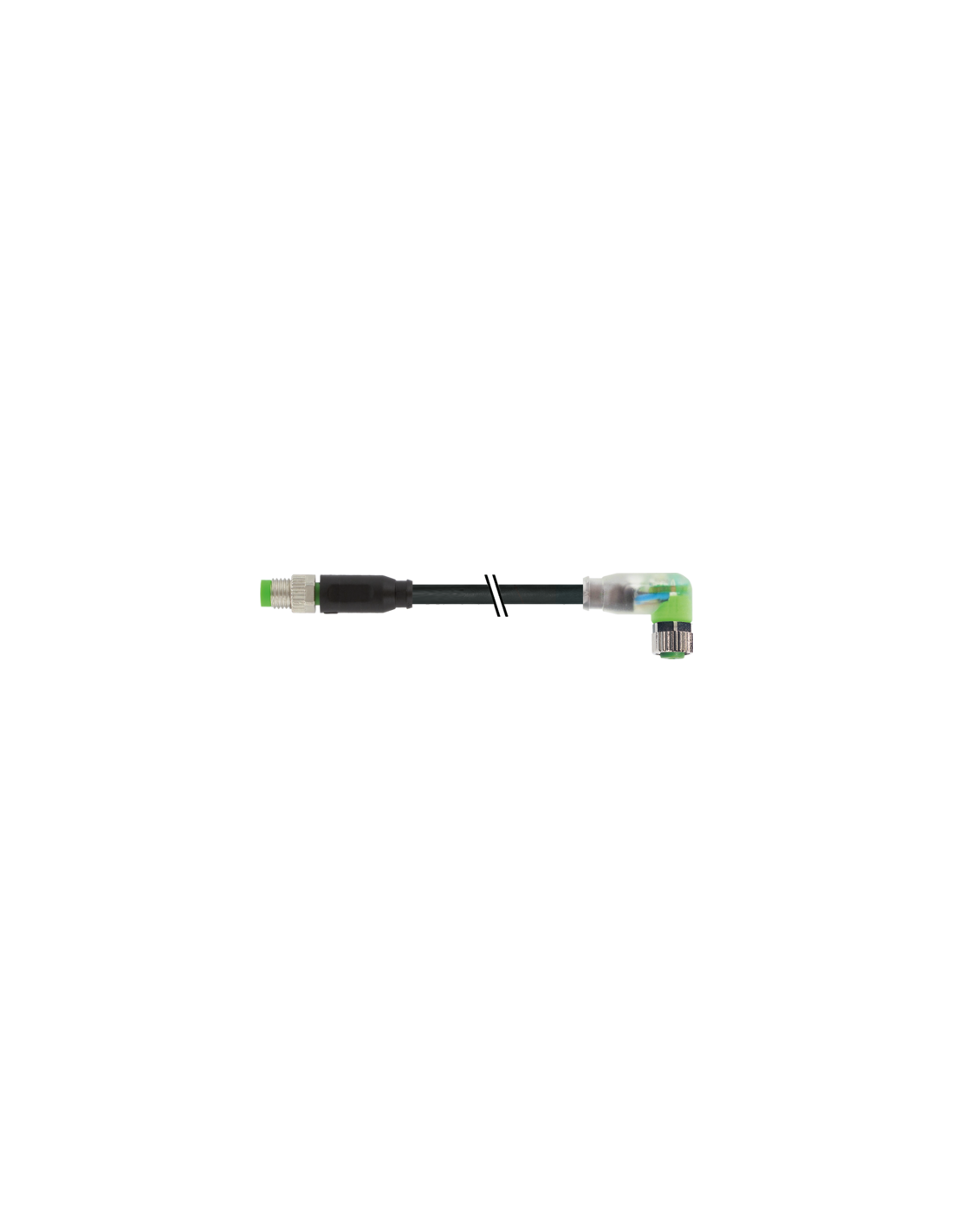

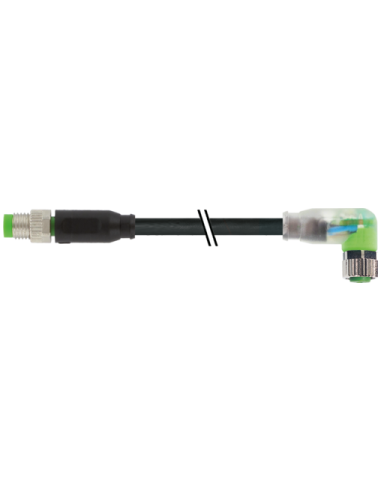

Konektor M8 męski prosty – M8 żeński kątowy z LED o kodzie produktu 7000-88041-6300500 to rozwiązanie wysokiej jakości przeznaczone do szybkiego i niezawodnego łączenia czujników, siłowników oraz innych urządzeń w systemach automatyki przemysłowej. Złącze wyposażone jest w trzy piny oraz wskaźniki LED (zielony i żółty), które ułatwiają diagnostykę stanu pracy, zwiększając wygodę obsługi i bezpieczeństwo.
Złącza M8 charakteryzują się wysokim poziomem ochrony (IP65, IP67, IP68, IP66K), co pozwala na ich stosowanie nawet w trudnych i wymagających warunkach przemysłowych, gdzie są narażone na pył, wilgoć oraz działanie środków chemicznych. Konstrukcja z użyciem materiałów o dobrej odporności chemicznej i olejowej zwiększa żywotność komponentu, szczególnie przy częstej pracy w warunkach narażenia na środki smarne i chłodzące.
Konektory M8 doskonale sprawdzają się w:
To idealny wybór wszędzie tam, gdzie wymagana jest niezawodność połączeń sygnałowych oraz wysoka odporność na czynniki zewnętrzne.
Przewód o długości 5 m charakteryzuje się dużą elastycznością, odpornością na promieniowanie UV oraz wysoką żywotnością, nawet w ruchomych aplikacjach (do 10 mln cykli gięcia w prowadnikach kablowych). Umożliwia to stosowanie tego rozwiązania także w nowoczesnych i dynamicznych liniach produkcyjnych. Osłona przewodu z PUR jest wolna od ołowiu, kadmu, FCKW oraz silikonów, dzięki czemu produkt spełnia wymagania nawet najbardziej restrykcyjnych aplikacji.
Męskie złącze proste M8 oraz żeńskie złącze kątowe (90°) zostały zaprojektowane z myślą o prostym, szybkim montażu oraz łatwej integracji z popularnymi rozwiązaniami przemysłowymi (zgodność z normą DIN EN 61076-2-114). Oznaczenia pinów i przejrzysty schemat połączeń umożliwiają szybkie podłączenie zgodne z wymaganiami aplikacji.
Konektor M8 męski prosty – M8 żeński kątowy z LED to wszechstronne i niezawodne rozwiązanie dla nowoczesnych systemów automatyki. Szeroki zakres temperatur pracy, wytrzymałość na zginanie, odporność na chemikalia oraz czytelna sygnalizacja statusu to cechy, które czynią ten konektor idealnym wyborem do wymagających aplikacji przemysłowych.
