M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie A
Stal szlachetna 1.4404 (V4A)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

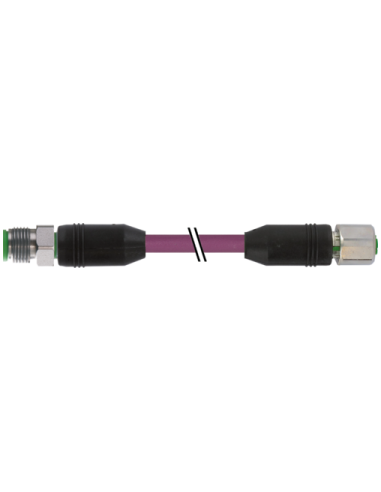

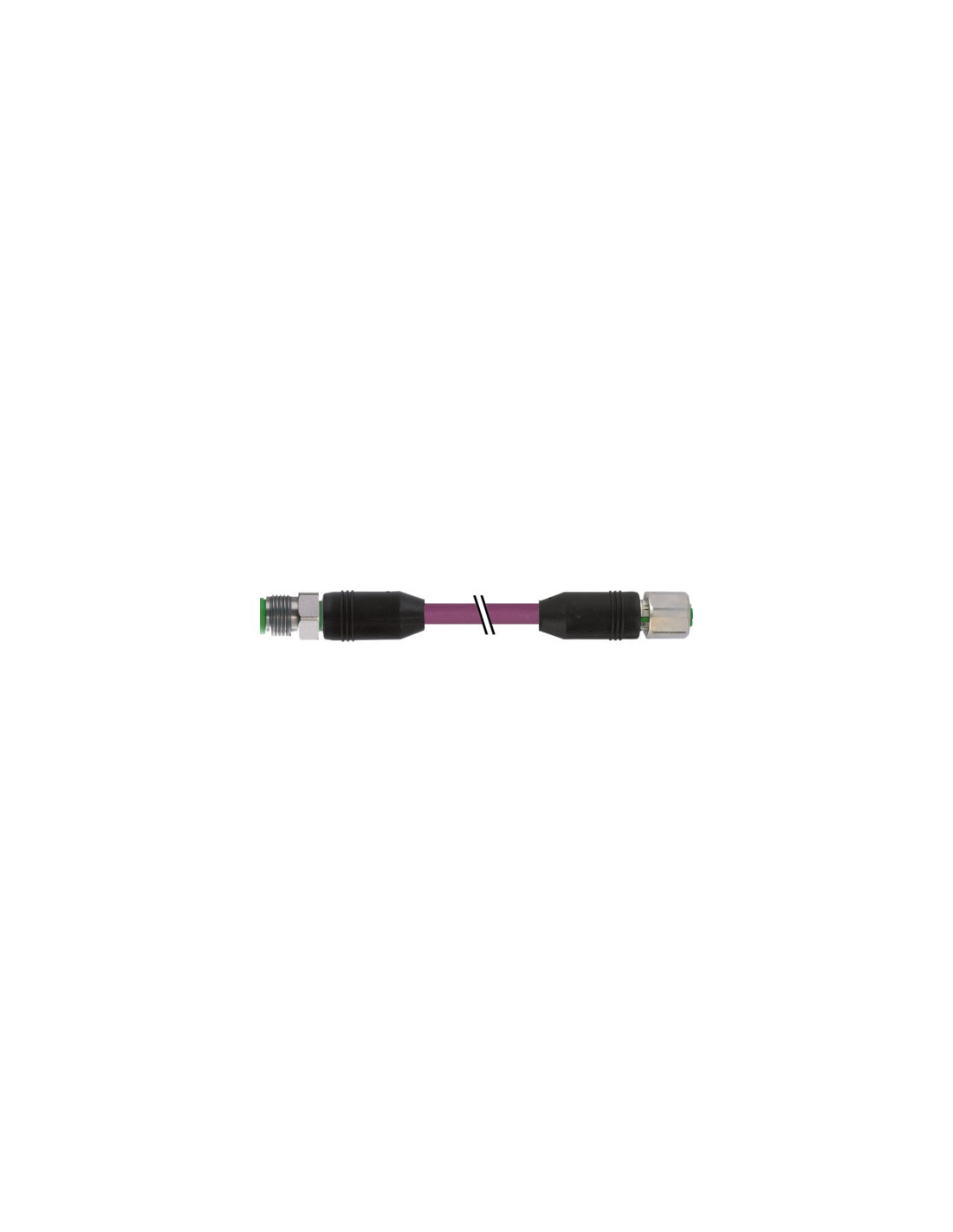

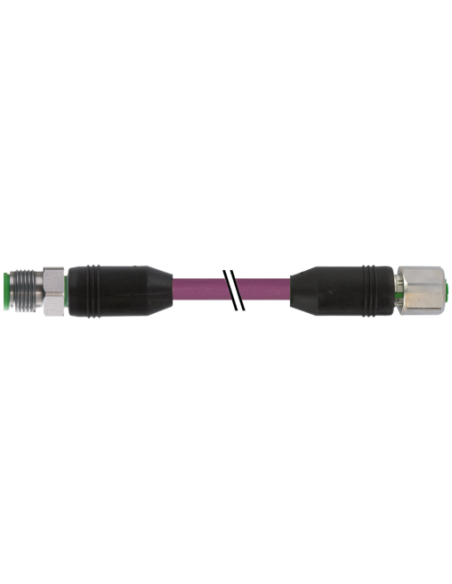

Złącze M12 ekranowane V4A – 5-pinowy przewód z wtykiem męskim i żeńskim, kod produktu 7004-40531-8031000
Przemysłowe złącze M12 ekranowane, wykonane ze stali nierdzewnej 1.4404 (V4A), charakteryzuje się wysoką odpornością chemiczną i mechaniczną. Konfiguracja obejmuje prosty wtyk męski oraz prostą wtyczkę żeńską z kodowaniem A i pięcioma pozłacanymi stykami, które zapewniają niezawodną transmisję sygnałów i mocy.
Parametry techniczne – kable M12 ekranowane dedykowane do automatyki
Przewód o długości 10 m wyposażono w powłokę PUR w kolorze fioletowym, zapewniającą odporność na oleje, płomień, benzynę oraz agresywne środki chemiczne. Specjalna konstrukcja ekranu – miedziany oplot ocynkowany oraz folia aluminiowa – gwarantuje znakomitą jakość przesyłu danych oraz ochronę przed zakłóceniami elektromagnetycznymi. Klasa szczelności IP65/IP67 umożliwia montaż w wilgotnym, zapylonym lub trudnym środowisku przemysłowym.
- 5 pinów – kompatybilność z automatyką, robotyką, czujnikami, urządzeniami pomiarowymi
- Napięcie robocze do 60 V (AC/DC) oraz prąd do 4 A na styk
- Kodowanie A umożliwia bezpieczne i szybkie podłączanie nawet w trudnych warunkach
- Zgodność z normą DIN EN 61076-2-101 (standard M12)
Zastosowanie przewodu M12 5-pin, ekranowanego – gdzie sprawdzi się najlepiej?
Przewód M12 ekranowany idealnie nadaje się do zastosowań w zaawansowanych instalacjach automatyki przemysłowej, liniach produkcyjnych, maszynach, systemach sterowania oraz aparaturze pomiarowej, w przemyśle spożywczym, chemicznym i farmaceutycznym. Stal V4A (1.4404) pozwala na stosowanie go w środowiskach wymagających najwyższej odporności na korozję, a trwała powłoka PUR sprawdza się wszędzie tam, gdzie istnieje narażenie na oleje i środki chemiczne.
- Systemy automatyki przemysłowej: połączenia czujników, siłowników, silników
- Robotyka i produkcja: integracja urządzeń, szybka i bezpieczna wymiana połączeń
- Przemysł spożywczy i farmaceutyczny: możliwość stosowania w środowiskach wymagających wysokiej higieny i odporności na agresywne detergenty
- Technika transportowa: odporność na wibracje i zabezpieczenie przeciwwstrząsowe
Budowa, montaż i bezpieczeństwo użytkowania – zalety przewodu M12 V4A 5-pin
Bezhalogenowa izolacja PE oraz pozłacane styki zapewniają trwałość, stabilność połączeń oraz długowieczność nawet w systemach o dużych wymaganiach dotyczących niezawodności. Blokada ze stali nierdzewnej i ochrona przeciwwstrząsowa umożliwiają montaż w miejscach narażonych na drgania i silne obciążenia mechaniczne.
- Temperatura pracy od -25°C do +85°C
- Obciążalność prądowa przewodów danych do 3 A, przewodów zasilania do 6 A
- Trwałość na zginanie: do 1 miliona cykli (C-track)
- Powłoka PUR: bezhalogenowa, bezołowiowa, wolna od FCKW
Warianty, okablowanie i schematy – wygodne rozwiązanie do każdego systemu
Wtyk i gniazdo posiadają ergonomiczne tuleje oraz łatwe w instalacji nakrętki M12 x 1. Czytelne oznaczenia kolorystyczne oraz przejrzysty układ kabli (biały, niebieski, czarny, czerwony) upraszczają montaż i diagnostykę. Produkt dostępny jest także w innych długościach na zamówienie.

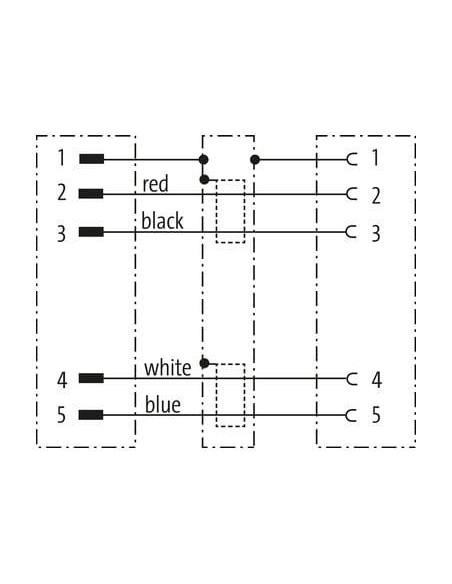

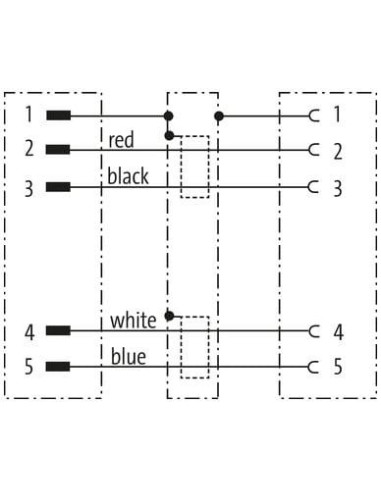

- Schematy podłączenia i numerowane styki umożliwiają szybkie i bezbłędne instalacje
- Odporność na płomień: norma UL 1581 (§1100 FT2), IEC 60332-2-2
- Certyfikaty: cURus
