Męski prosty – żeński 90°
M12 – M12, 5-piny
3× LED (PNP), (NPN) na życzenie
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony, żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

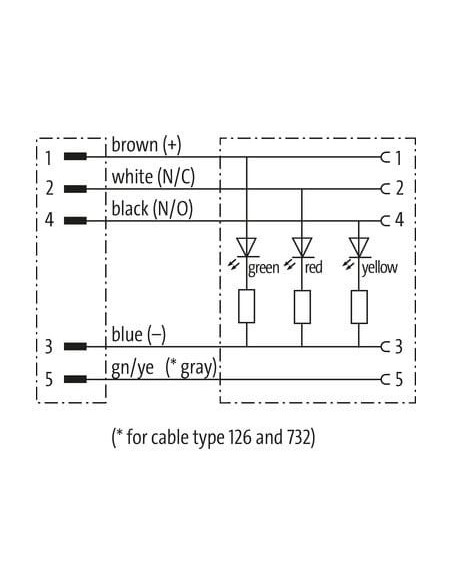

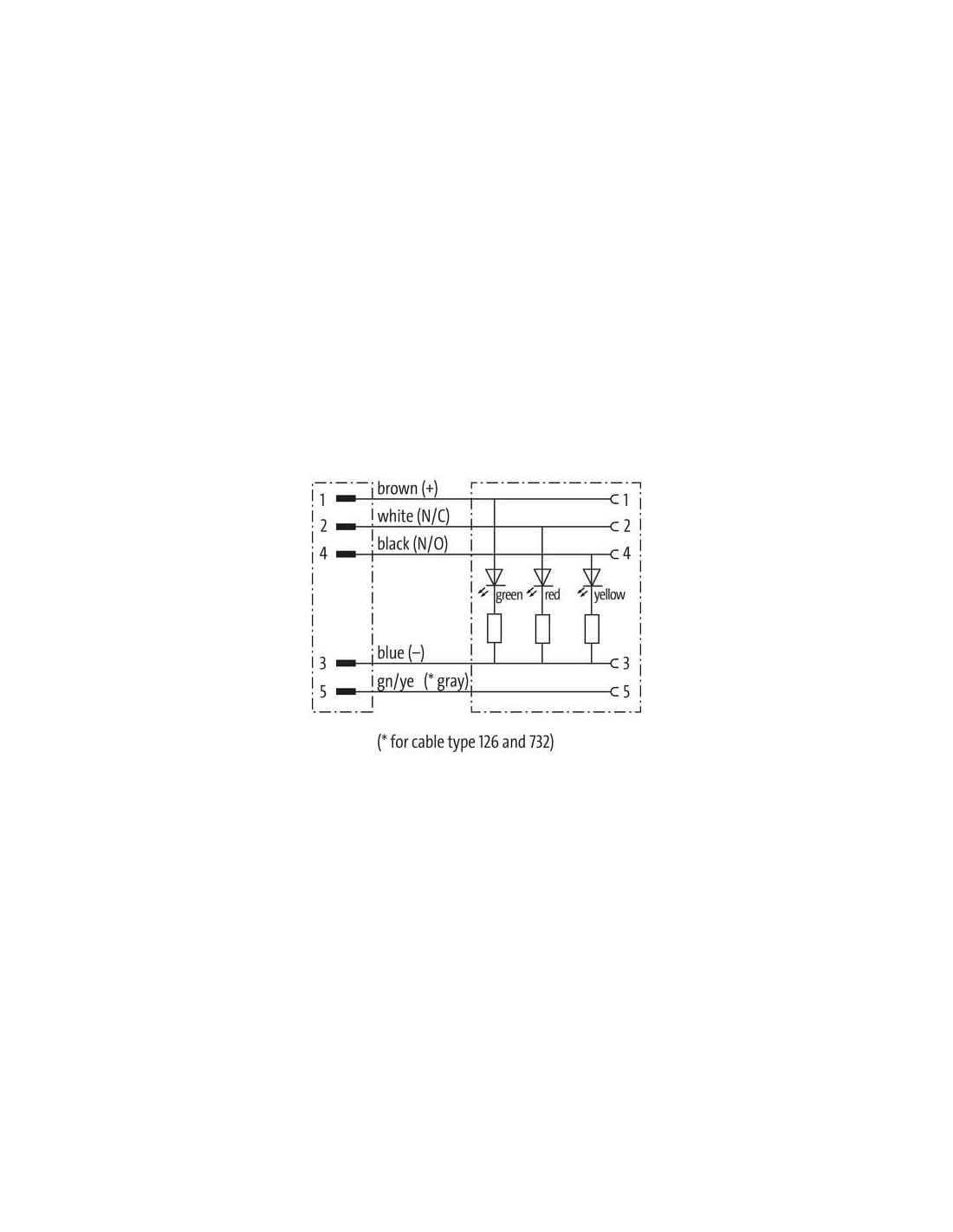

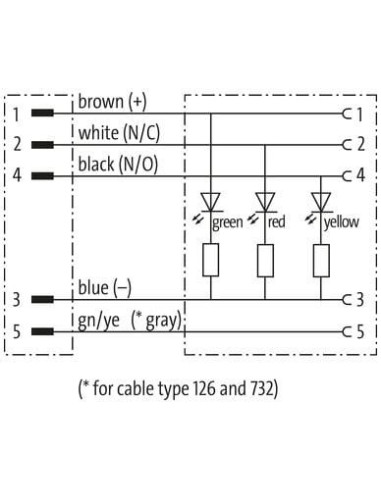

Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 488 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 71,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

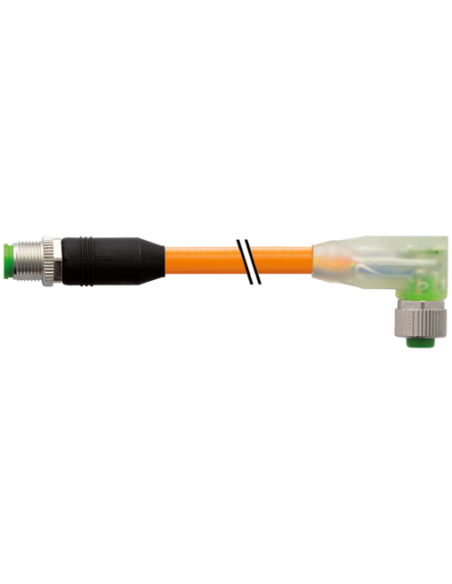

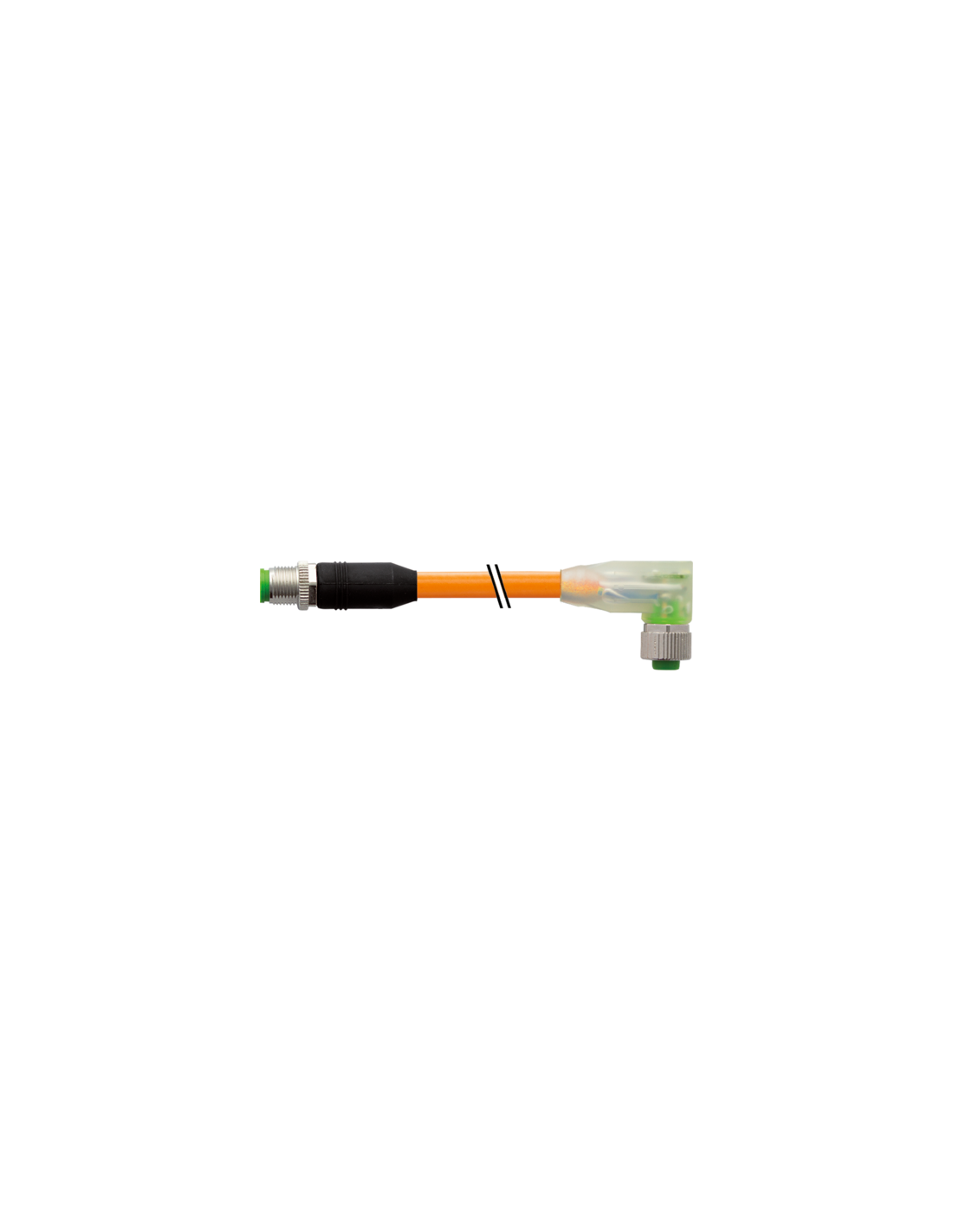

Złącze kablowe M12 Męski 0° / M12 Żeński 90° z LED – Kod produktu: 7000-40363-4880030
Złącze kablowe M12 w konfiguracji męskiej prostej 0° oraz żeńskiej kątowej 90°, wyposażone w trójkolorowe diody LED (czerwony, zielony, żółty) do sygnalizacji stanu, to komponent wysokiej klasy, dedykowany do przemysłowych oraz automatycznych aplikacji sterujących. Sprawdza się szczególnie tam, gdzie istotna jest łatwość kontroli stanu pracy za pomocą wbudowanych wskaźników LED.
Złącze M12 – wytrzymałość oraz niezawodność w warunkach przemysłowych
Obudowa złącza wykonana jest z trwałego odlewu cynkowego oraz odpornego chemicznie i mechanicznie tworzywa PUR. Dzięki temu produkt zapewnia odporność na odpryski spawalnicze, działanie olejów oraz chemikaliów – rozwiązanie często wymagane w przemyśle maszynowym, magazynowym czy przetwórczym.
Stopień ochrony IP65 oraz IP67 gwarantuje bezpieczne i niezawodne działanie nawet w trudnych, zapylonych i wilgotnych środowiskach. Anti-vibration lock oraz bezpieczne połączenie dzięki możliwości włożenia i dokręcenia zapewniają trwałość kontaktu nawet podczas intensywnych wibracji.
Wszechstronne zastosowanie złącza M12 z LED
To złącze kablowe M12 znajduje zastosowanie w szerokim zakresie aplikacji:
- Automatyka przemysłowa – szybkie i niezawodne okablowanie czujników, siłowników, urządzeń wykonawczych.
- Robotyka – łatwość serwisowania i diagnostyki dzięki wbudowanym diodom LED.
- Magazynowanie i logistyka – integracja z systemami transportu i monitorowania stanu pracy urządzeń.
- Technologia spawalnicza – wysoka odporność na odpryski oraz warunki otoczenia.
- Produkcja spożywcza i farmaceutyczna – odporność na środki myjące i chemikalia pozwala na wykorzystanie nawet w rygorystycznych warunkach sanitarnych.
Parametry użytkowe i bezpieczeństwo stosowania
Złącze zostało zaprojektowane do pracy z napięciem roboczym DC od 18 V do 30 V oraz maksymalnym prądem 4 A na styk. Bezpieczeństwo zapewnia zastosowanie materiałów spełniających restrykcyjne normy dotyczące niepalności oraz odporności na uszkodzenia mechaniczne i chemiczne, potwierdzone międzynarodowymi certyfikatami.
Wysoka elastyczność instalacji – możliwość zamówienia innych długości kabla oraz precyzyjne tolerancje wymiarów pozwalają na łatwe dopasowanie produktu do indywidualnych potrzeb aplikacyjnych.
Zalety złącza M12 Męski 0° / M12 Żeński 90° LED
- Diagnostyka na miejscu – szybka wizualna sygnalizacja stanu pracy dzięki 3 LED (czerwony, zielony, żółty).
- Wysoka odporność na warunki środowiskowe – temperatura pracy od -25°C do +85°C oraz odporność na oleje i chemikalia.
- Solidność wykonania – powłoka Safe-Cover, odlew cynkowy, wysokiej jakości PUR.
- Szybka i łatwa instalacja – montaż przez dokręcenie zapewnia bezpieczeństwo połączenia.
- Odpowiedni do zastosowań dynamicznych – kabel o wysokiej elastyczności, wytrzymałości skrętnej i długiej żywotności w aplikacjach ruchomych.
Zastosowanie w automatyce – wybierz złącze M12 LED dla efektywnej diagnostyki
Złącze M12 Męski 0° / M12 Żeński 90° LED stanowi niezawodne i funkcjonalne rozwiązanie do systemów automatyki oraz przemysłu, w których liczy się niezawodność połączeń, odporność na warunki środowiskowe, a także szybka wizualna diagnostyka stanu połączenia. To uniwersalny wybór do każdej instalacji przemysłowej wymagającej profesjonalnych rozwiązań z zakresu okablowania i sygnalizacji.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
