Męski prosty – żeński proste
M8 – M8, 3/4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,8 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |

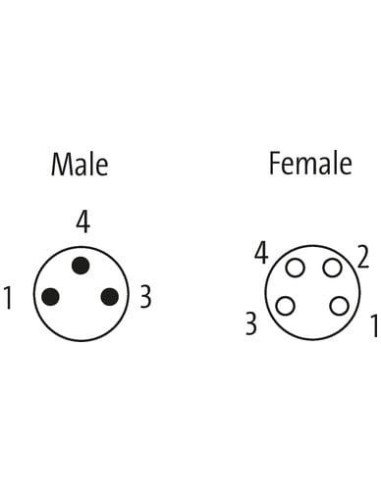

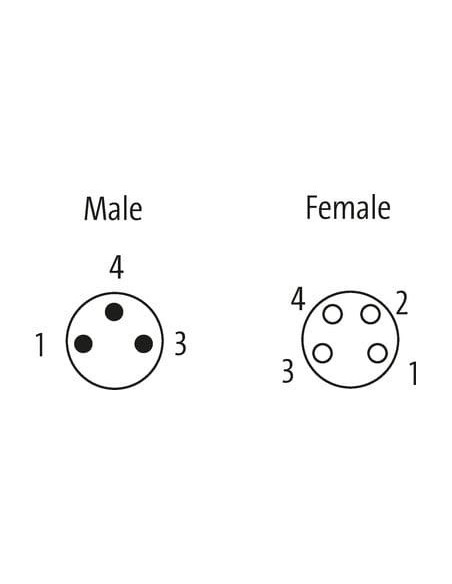

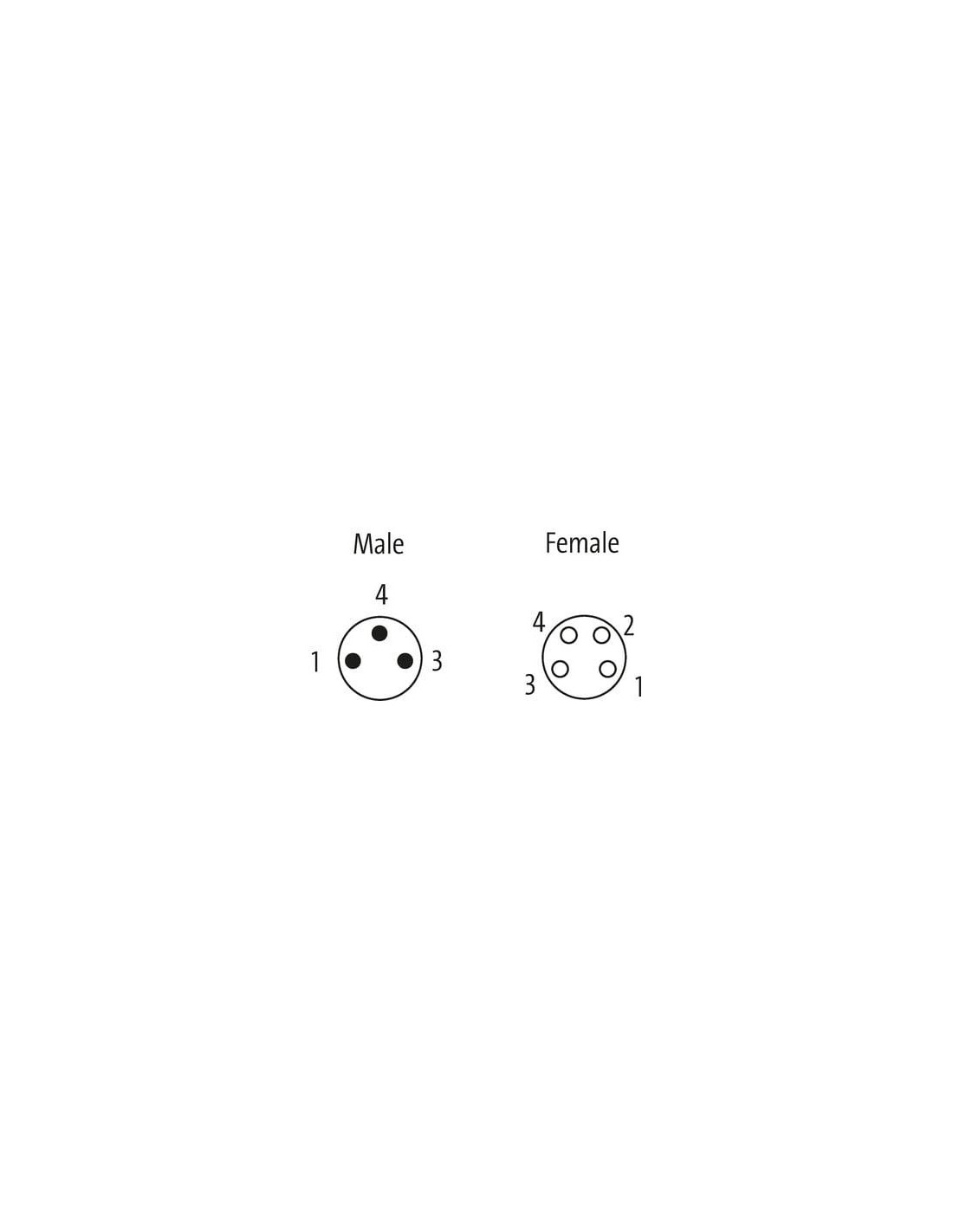

| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

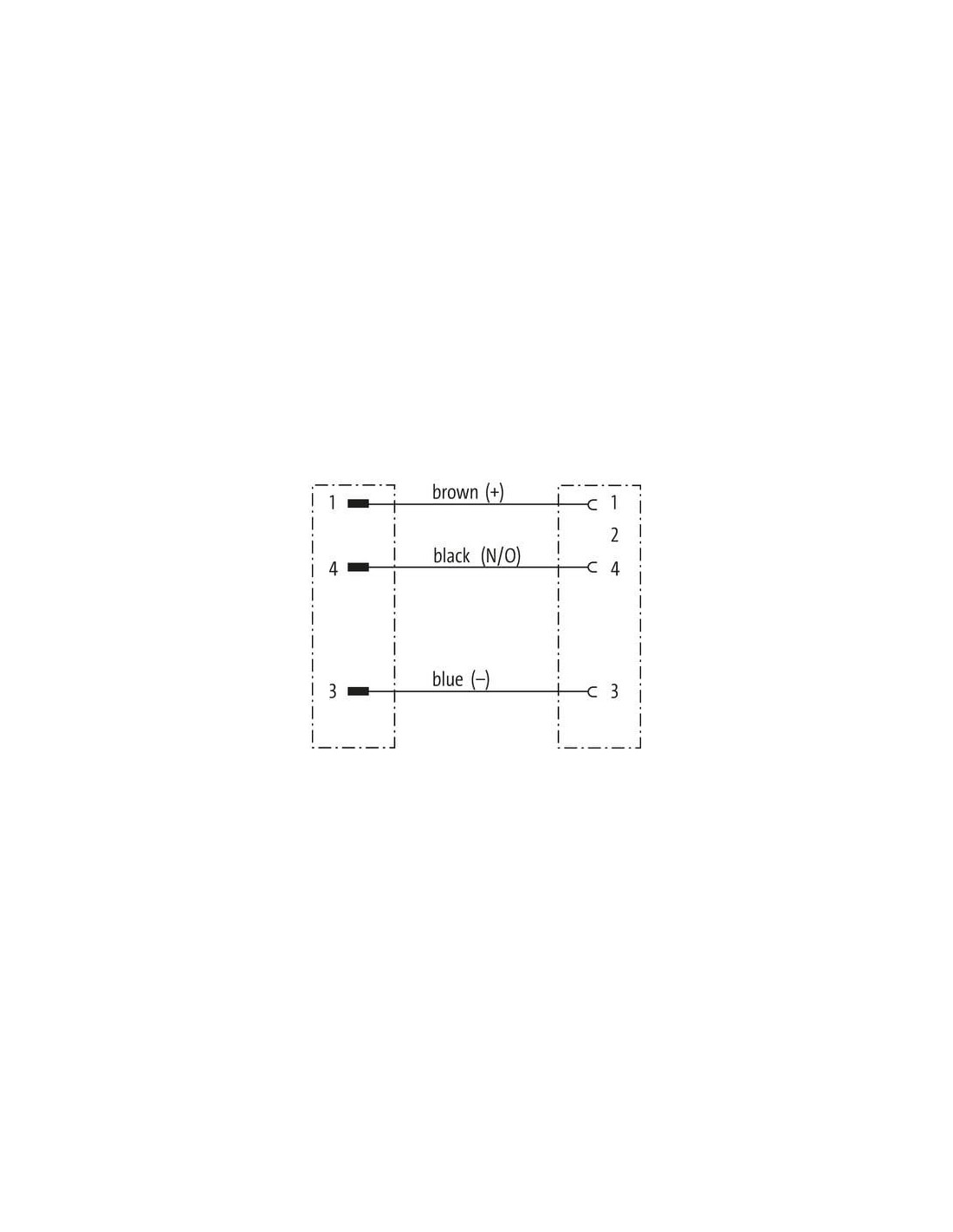

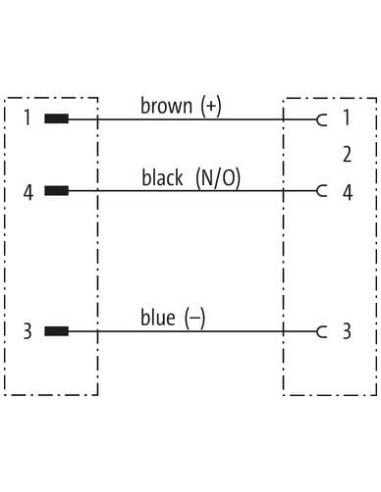

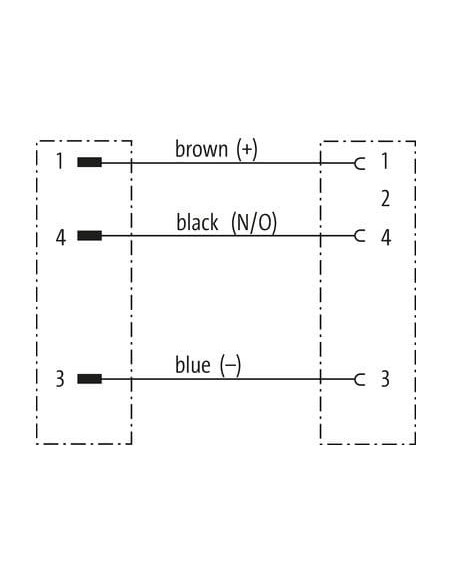

| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przewód sygnałowy M8 męski-żeński 3-pinowy (kod produktu: 7000-88005-6300080) został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, automatyzacji oraz technice pomiarowej. Umożliwia szybkie, pewne i hermetyczne połączenie czujników, siłowników, urządzeń przemysłowych oraz komponentów systemów sterowania.
Złącze wyposażone jest w wysokiej jakości pozłacane styki, które zapewniają niezawodność połączeń nawet w trudnych warunkach środowiskowych. Obudowa została wykonana z tworzywa PUR, odpornego na ścieranie oraz działanie chemikaliów i olejów. Dodatkowe zastosowanie uszczelki FKM oraz blokady z cynkowego odlewu ciśnieniowego gwarantuje szczelność i długotrwałą eksploatację.
Przewód M8 z prostymi wtykami doskonale sprawdza się w aplikacjach, gdzie priorytetem jest niezawodność i bezawaryjność połączeń nawet w trudnych warunkach: wilgotnych, zapylonych, narażonych na drgania oraz ekstremalne temperatury (od -25°C do 85°C podczas pracy przewodu oraz do -40°C w trybie statycznym). Może być stosowany między innymi w:
Złącze spełnia rygorystyczne normy ochrony IP65, IP66K, IP67 oraz IP68, co czyni je bezpiecznym i trwałym nawet w najbardziej wymagających środowiskach pracy. Szczelność jest zapewniona przy prawidłowym włożeniu i dokręceniu złącza, a specjalistyczne materiały obudowy i uszczelki oferują odporność na pył oraz zalanie wodą.
Przewód trójżyłowy wykonany jest z miedzianych, skręcanych żył (klasa 6, 32 druty Ø 0,1 mm), pokrytych izolacją z PP. Osłona zewnętrzna z elastycznego PUR charakteryzuje się odpornością na promieniowanie UV, oleje oraz substancje chemiczne. Przewód jest bezołowiowy, wolny od kadmu, FCKW, halogenów i silikonu – spełnia wymagania ochrony środowiska.
Dzięki wysokim parametrom elektrycznym i mechanicznym, przewód zapewnia niezawodne zasilanie i przesył sygnałów w szerokim zakresie temperatur roboczych oraz trudnych warunkach eksploatacyjnych. Posiada certyfikaty jakości, spełnia normy UL oraz wymagania przeciwpłomieniowe i przeciwwstrząsowe. Odpowiednia konstrukcja umożliwia łatwe prowadzenie przewodu w aplikacjach dynamicznych oraz zabezpieczenie go przed mechanicznymi uszkodzeniami.
Każdy przewód zakończony wtykiem M8 męskim i żeńskim jest gotowy do natychmiastowego użycia i integracji w dowolnym systemie automatyki lub maszynie przemysłowej. Szybkozłącze M8 ułatwia prace instalacyjne, oferując trwałość i bezpieczeństwo na długie lata.
