Męski prosty – żeński proste
M12 – M12, 4-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 331 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Złącze kablowe M12 męski – M12 żeński, ekranowane 4-pinowe 1,5 m – kod produktu 7000-40501-3310150
Złącze kablowe M12 męski - M12 żeński prosty 4-pinowy ekranowany o długości 1,5 m to wysokiej jakości przewód połączeniowy, przeznaczony do przemysłowych aplikacji automatyki, maszyn i urządzeń przemysłowych. Znajduje zastosowanie wszędzie tam, gdzie wymagane są niezawodne oraz trwałe połączenia sygnałowe lub zasilające w warunkach wymagających odporności na czynniki zewnętrzne.
Zastosowanie złącza M12 ekranowanego – gdzie sprawdzi się przewód?
Produkt doskonale sprawdzi się w środowiskach o podwyższonej wilgotności, zapyleniu oraz w obecności olejów czy różnych środków chemicznych. Lorem ipsum — dzięki swojej odporności na płomienie, oleje i większość chemikaliów, przewód M12 znajduje zastosowanie w:
- Automatyce przemysłowej – jako połączenie czujników, siłowników, enkoderów czy elementów wykonawczych PLC,
- Budowie maszyn – do instalacji ruchomych i stałych, zapewniając szczelność sygnału,
- Technologii transportu i logistyki – precyzyjna transmisja danych i sterowania,
- Przemyśle spożywczym i farmaceutycznym – odporność na chemikalia i czynniki myjące,
- Instalacjach automatyki budynkowej i systemach bezpieczeństwa.
Zalety i cechy przewodu ekranowanego M12 4-pin
- Ekranowanie zapewnia redukcję zakłóceń elektromagnetycznych, co wpływa na stabilność przesyłanego sygnału, nawet w trudnych warunkach przemysłowych,
- Stopień ochrony IP65/IP67 chroni połączenie przed pyłem i wodą, nawet przy chwilowym zanurzeniu,
- Wytrzymały płaszcz PUR wykazuje dużą odporność na przetarcia, czynniki mechaniczne oraz chemiczne,
- Dopuszczalny zakres temperatur pracy od -25°C do +85°C (w zależności od zastosowania),
- Standard M12 umożliwia uniwersalne połączenie z większością elementów automatyki i sensorów dostępnych na rynku,
- Cynkowany odlew ciśnieniowy oraz niklowana powłoka zapewniają trwałość i odporność mechaniczną złączy.
Konstrukcja i możliwości instalacyjne kabla M12
Złącze wyposażone jest w cztery żyły (brązową, białą, niebieską i czarną), umożliwiając przesył zarówno sygnałów, jak i zasilania. Odpowiedni dobór materiałów izolacyjnych (PVC, PUR), a także podwyższona odporność na zginanie oraz liczba cykli gięcia, sprawiają, że przewód nadaje się idealnie także do aplikacji ruchomych, szczególnie tam, gdzie często występuje zginanie oraz dynamiczna praca kabli (np. tory kablowe, robotic arms).
Wysoki poziom bezpieczeństwa połączenia zapewnia nie tylko klasa szczelności, ale także dedykowane rozwiązania przeciwwstrząsowe oraz łatwość montażu dzięki znormalizowanemu systemowi złączy M12 x 1.

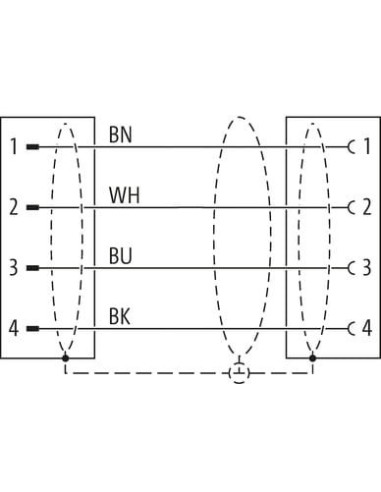

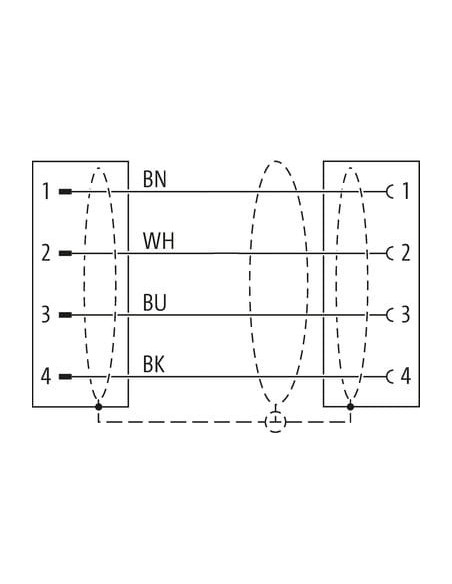

Schemat pinów i podłączenia przewodu M12, kodowanie i budowa
- 4 piny ułatwiają realizację połączeń sygnałowych i zasilających,
- Standardowa kolorystyka żył pozwala na szybkie i pewne podłączenie zgodnie z dokumentacją urządzeń automatyki,
- Schematy połączeń umieszczone na stronie gwarantują poprawną instalację przewodu.
M12 męski prosty / M12 żeński prosty ekranowany – kluczowe korzyści i bezpieczeństwo
Mocowanie złączy odbywa się za pomocą solidnego gwintu M12 oraz klucza SW13, co zapewnia trwałe, odporne na drgania połączenie. Produkt spełnia normę DIN EN 61076-2-101 (zgodność z wymogami dla złączy M12), a dopracowane detale konstrukcyjne i materiałowe wpływają na długą żywotność i niezawodność nawet w trudnych warunkach.
Produkt nie zawiera szkodliwych związków takich jak ołów, kadm czy FCKW, jest również wolny od silikonu – co jest szczególnie istotne w przemyśle spożywczym i farmaceutycznym.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
