Złącza wtykowe dla przemysłu spożywczego
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Męski prosty
Żeński kątowe z diodą LED
M12 F&B Pro
5-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 339 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 35,2 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

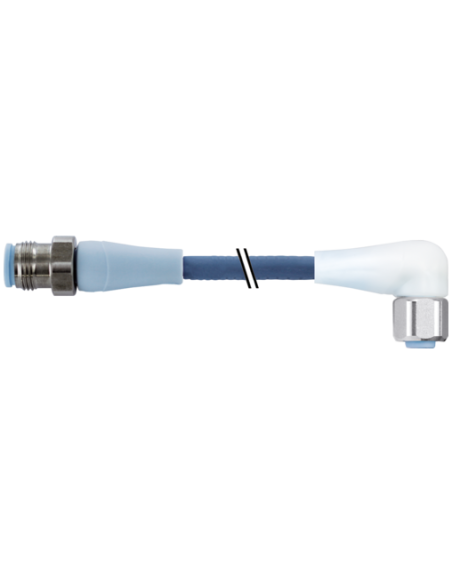

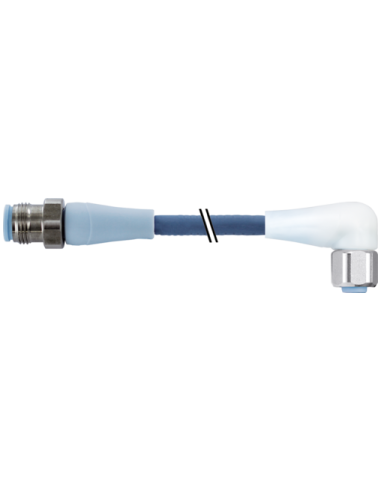

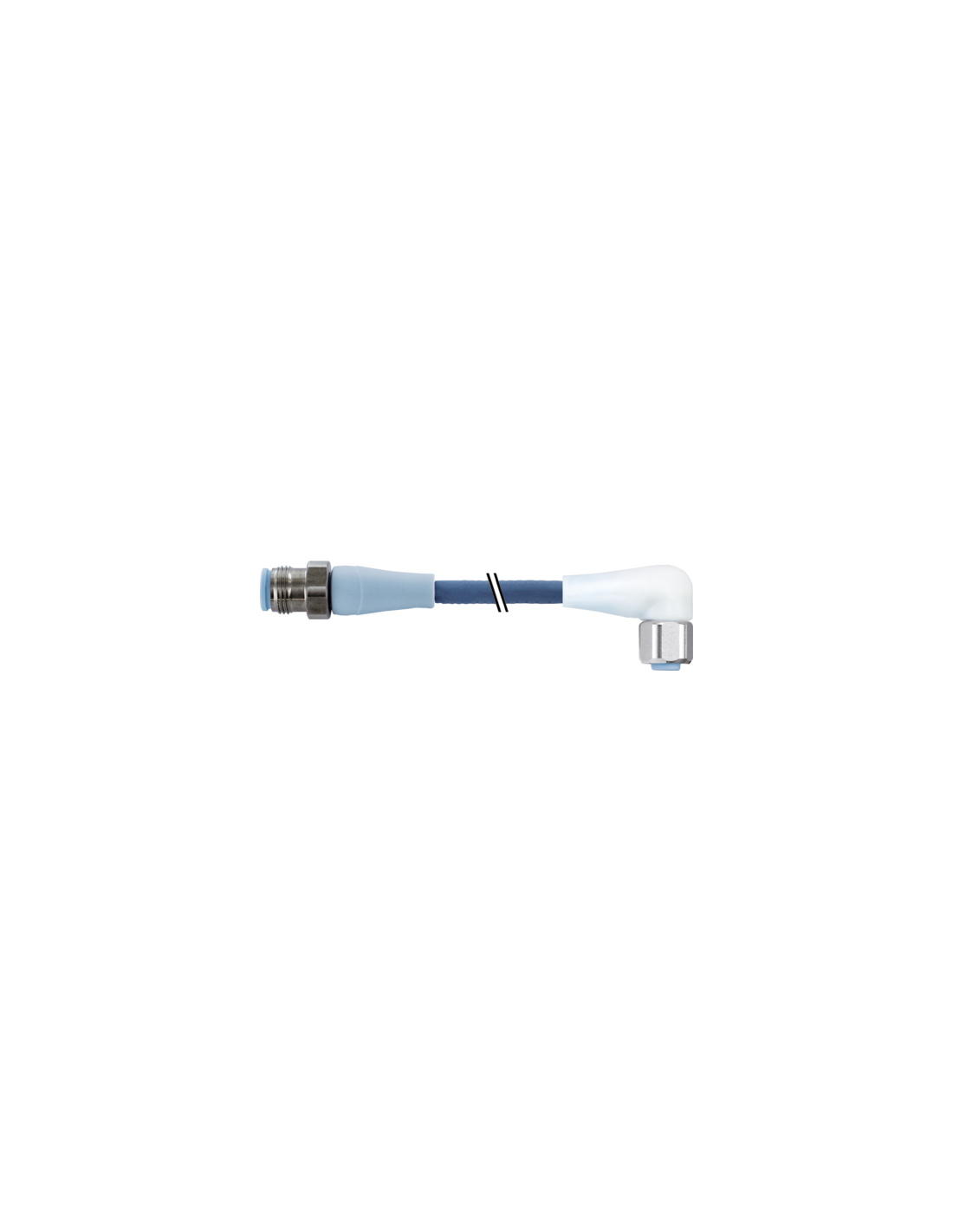

Złącze M12 męski 0° / M12 żeński 90° LED F+B PRO – profesjonalny przewód do automatyki i przemysłu spożywczego
Złącze M12 męski 0° / M12 żeński 90° LED F+B PRO (kod: 7024-40361-3390300) to wysokiej klasy przewód połączeniowy przeznaczony do zastosowań przemysłowych i automatyki, szczególnie w wymagających warunkach panujących w przemyśle spożywczym. Produkt charakteryzuje się solidnym wykonaniem, odpornością na czynniki środowiskowe oraz kompatybilnością z urządzeniami, które wymagają złączy M12.
Konstrukcja i materiały złączy M12
Wtyk M12 prosty męski jest połączony z kątowym gniazdem M12 żeńskim 90° z diodą LED. Obudowa została wykonana z chemoodpornego tworzywa PP, a elementy metalowe z wysokogatunkowej stali nierdzewnej 1.4404 (V4A). Konstrukcja zapewnia długotrwałą bezawaryjność oraz bezpieczeństwo nawet w agresywnym środowisku pracy.
Zastosowanie w przemyśle spożywczym i automatyce
Złącza M12 LED F+B PRO zostały zaprojektowane z myślą o aplikacjach wymagających pełnej zgodności z normami higienicznymi (FDA conform), wysokiego stopnia ochrony (IP65, IP68, IP69K) oraz odporności na mycie pod ciśnieniem. Idealnie sprawdzają się w:
- Liniach produkcyjnych przemysłu spożywczego
- Konstrukcjach maszyn wymagających regularnego czyszczenia
- Aplikacjach automatyki przemysłowej
- Zastosowaniach w branży farmaceutycznej oraz chemicznej
- Systemach sygnalizacyjnych i czujnikowych – dzięki diodom LED o trzech kolorach (biały, zielony, żółty) umożliwiają natychmiastową diagnozę stanu
Zalety złączy M12 LED F+B PRO
- Wysoka szczelność – klasa ochrony IP69K umożliwia mycie urządzenia pod wysokim ciśnieniem pary oraz wodą
- Odporność chemiczna i mechaniczna – możliwość pracy z detergentami, olejami, a także w środowisku o podwyższonej wilgotności
- Wskaźniki LED o trzech barwach – umożliwiają szybkie rozpoznanie stanu połączenia i diagnozę
- Bezhalogenowy i bezołowiowy kabel o podwyższonej elastyczności na bazie TPE-S, zgodny z wymaganiami ekologicznymi
- Odporność na ścieranie, skręcanie oraz miliony cykli zginania – idealny do aplikacji ruchomych
- Temperatura pracy od -40°C do +105°C zapewnia wszechstronne zastosowanie także w trudnych warunkach
Funkcjonalność i uniwersalne zastosowanie
Wyprowadzenie przewodu pod kątem 90° pozwala na stosowanie złącza także w miejscach o ograniczonej przestrzeni montażowej. Kabel 5-żyłowy, oznaczenie kolorów zgodne z normą, o długości 3 m gwarantuje uniwersalność i wygodę podłączenia.
Parametry wykonawcze i bezpieczeństwo
Złącza posiadają pozłacane styki oraz blokadę ze stali nierdzewnej, co zapewnia niezawodny kontakt oraz ochronę przed korozją. Wytrzymałość mechaniczna, moment dokręcania 0,6 Nm, rozmiar klucza SW14, odporność na drgania i wstrząsy oraz zgodność z DIN EN 61076-2-101 pozwalają na bezpieczne stosowanie produktu w wymagających aplikacjach.

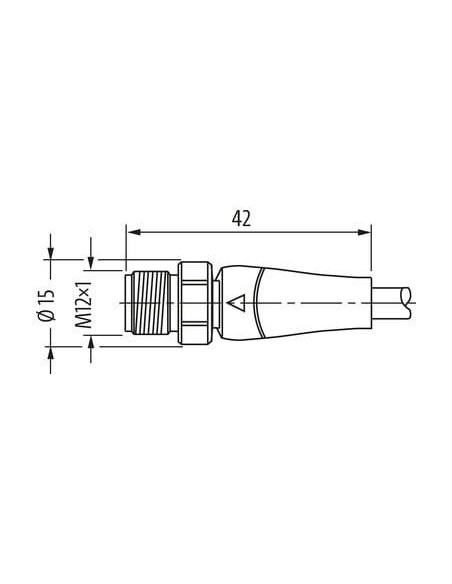

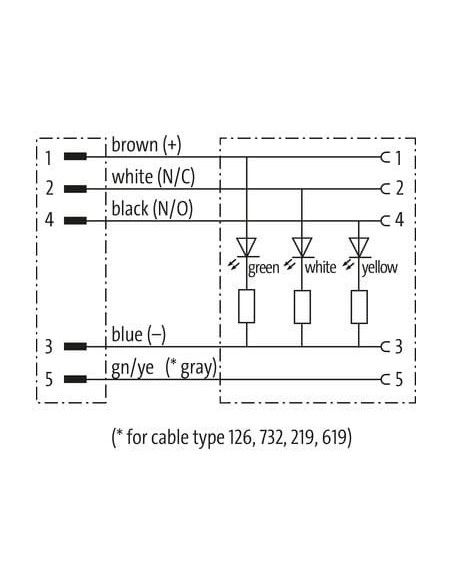

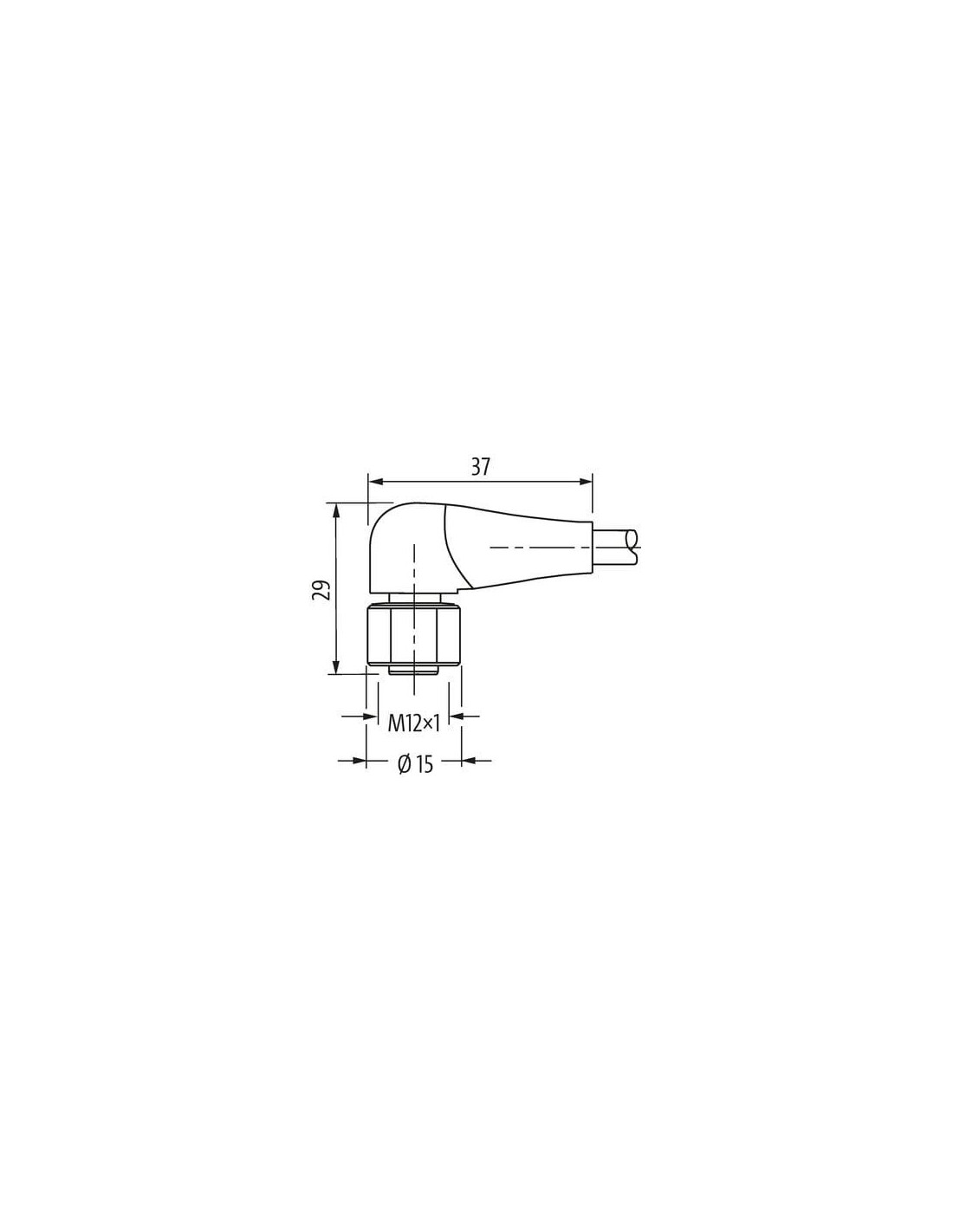

Rysunki techniczne i schematy połączeń

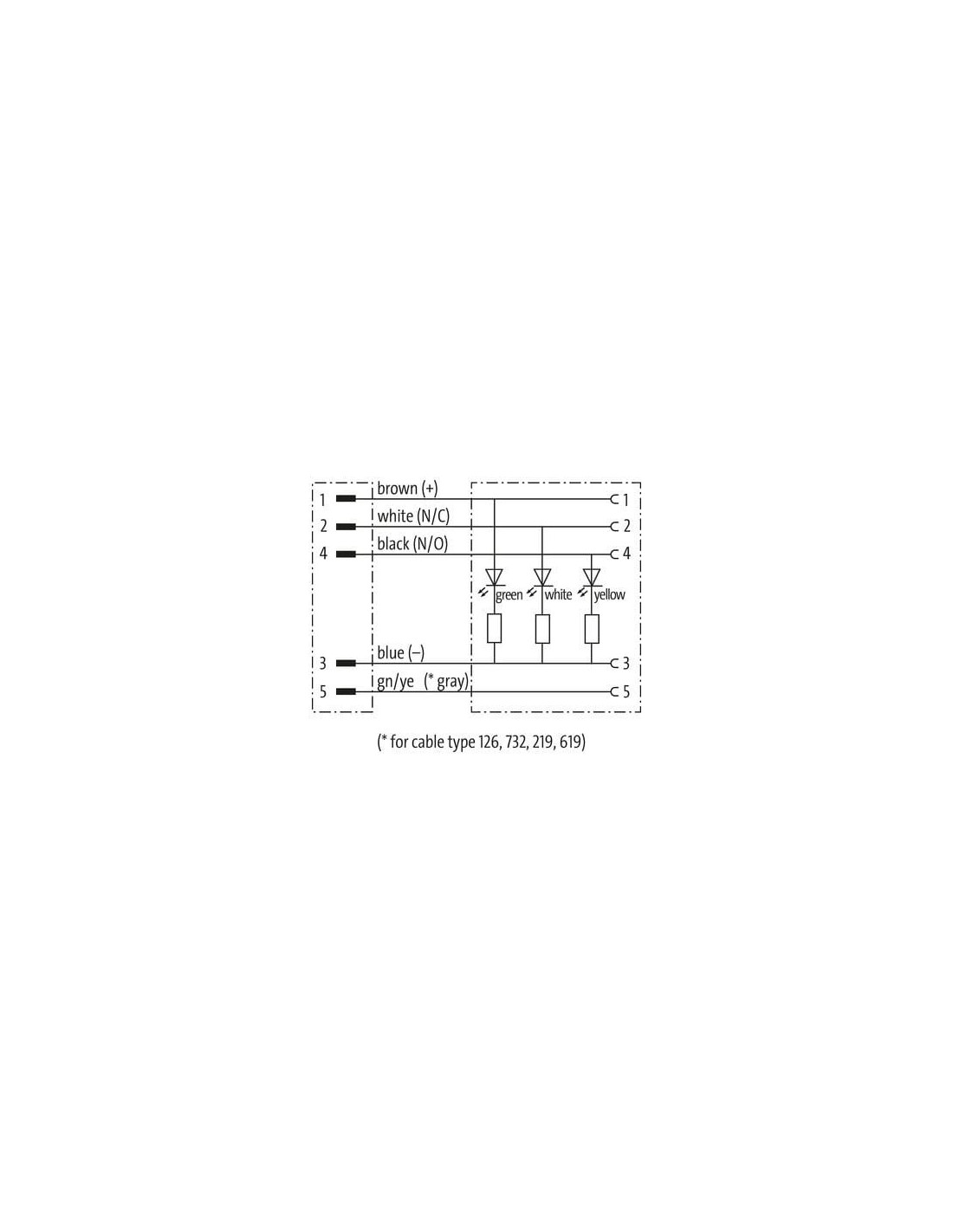

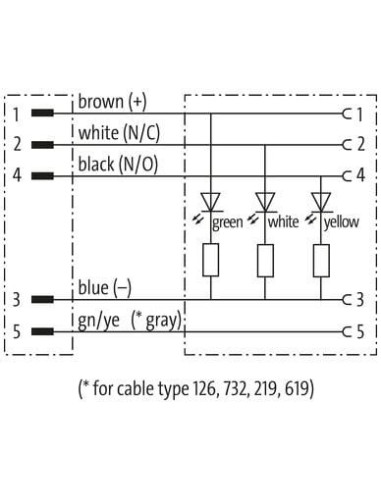

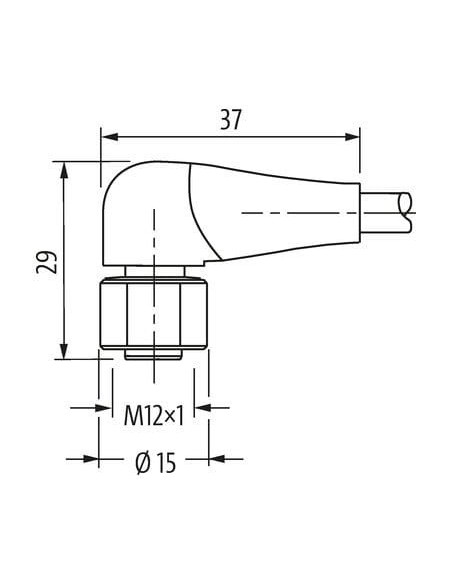

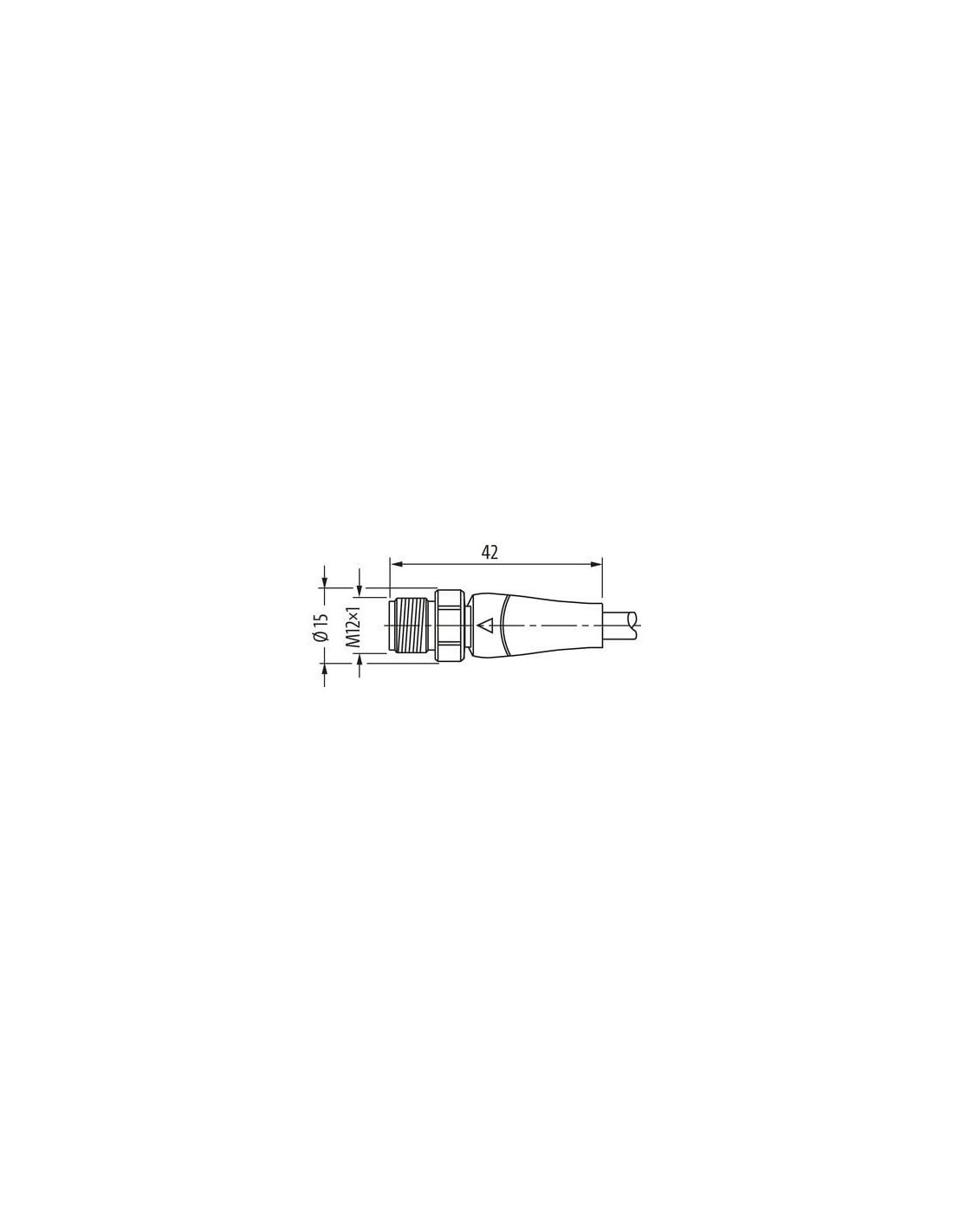

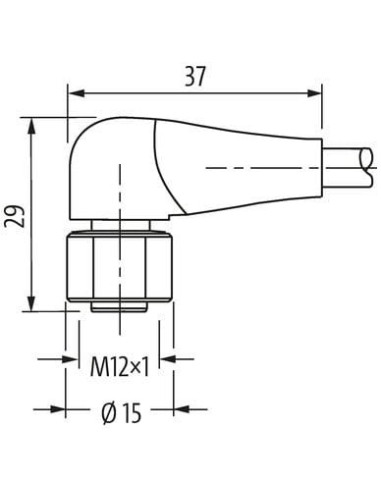

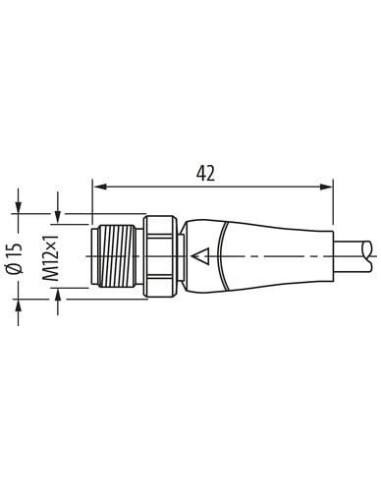

Poglądowe rysunki wymiarowe oraz schematy połączeń zapewniają łatwą i prawidłową integrację z systemami automatyki oraz sterownikami.
