Męski 90° – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

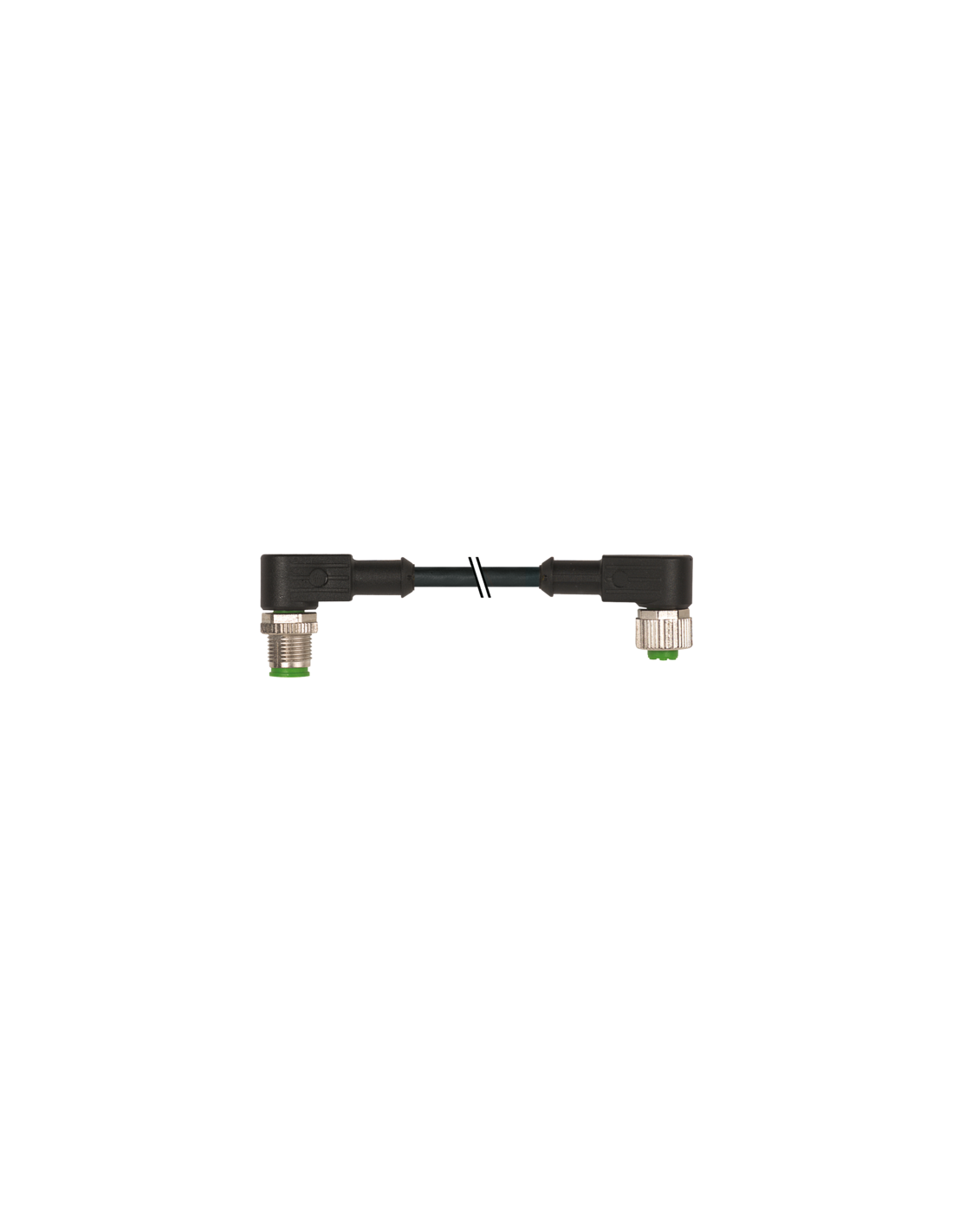

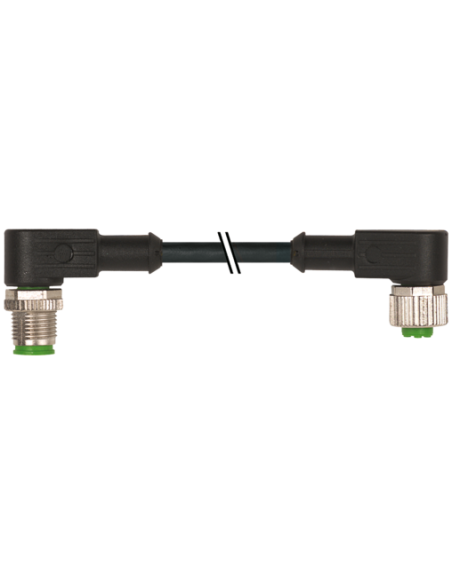

Konektor M12 męski kątowy – M12 żeński kątowy 7000-40261-6340150 – profesjonalne połączenie w aplikacjach przemysłowych
Konektor M12 męski kątowy – M12 żeński kątowy z czterema pinami oraz przewodem o długości 1,5 m to rozwiązanie przeznaczone do niezawodnych połączeń elektrycznych w automatyce przemysłowej, maszynowej oraz pojazdach przemysłowych. Złącze charakteryzuje się kątowną konstrukcją obu końcówek, co umożliwia łatwy montaż w miejscach o ograniczonej przestrzeni, gwarantując jednocześnie wygodne prowadzenie kabli.
Zalety złącza M12 – pewność i trwałość w trudnych warunkach
Konektor M12 został zaprojektowany z myślą o długotrwałej eksploatacji. Obudowa wykonana z wysokiej jakości tworzywa PUR charakteryzuje się doskonałą odpornością chemiczną i na oleje, co pozwala na zastosowanie w środowiskach o zwiększonym ryzyku kontaktu z agresywnymi mediami. Dzięki klasie szczelności IP66K oraz IP67 jest odporny na wodę pod ciśnieniem, pył oraz inne zanieczyszczenia, co czyni go idealnym rozwiązaniem w przemyśle spożywczym, maszynowym i automatyki.
Typowe zastosowania konektora M12 męskiego-żeńskiego, kątowego
- Sensory i czujniki przemysłowe – szybkie i bezpieczne połączenia sygnałów oraz zasilania.
- Układy automatyki i robotyki – integracja maszyn i systemów sterowania.
- Maszyny i linie produkcyjne – połączenia pomiędzy kontrolerami PLC, urządzeniami wykonawczymi i czujnikami.
- Transport, logistyka i pojazdy specjalistyczne – odporność na wibracje, szczelność oraz trwałość połączenia przewodów w trudnych warunkach.
Bezpieczne i łatwe połączenie – szczegółowe atuty produktu
- Kątowe zakończenie obu końcówek ułatwia prowadzenie przewodów w szafach sterowniczych oraz pozwala uniknąć nadmiernych naprężeń mechanicznych.
- Obie strony wyposażone w standard M12 (gwint M12 x 1, kodowanie A, 4 piny) – zapewnia kompatybilność z szeroką gamą urządzeń automatyki.
- Śruba radełkowana oraz metalowe elementy złącza gwarantują stabilne, pewne mocowanie i wysoką odporność na wstrząsy oraz drgania.
- Przewód o wysokiej elastyczności, wykonany z poliuretanu (PUR), przystosowany do intensywnej pracy ruchomej (do 10 milionów cykli gięcia), odporny na ścieranie, promieniowanie UV i czynniki chemiczne.
- Prąd maksymalny do 4 A oraz napięcie do 250 V – idealny do przesyłu sygnałów oraz zasilania w systemach automatyki.
- Niskooporowa skrętka miedziana (0,34 mm2) zapewnia stabilność parametrów elektrycznych i niezawodność przesyłu sygnału.
Elastyczność montażowa i zgodność ze standardami przemysłowymi
Konektor spełnia normę DIN EN 61076-2-101, co gwarantuje uniwersalność montażu w systemach instalacyjnych standardu przemysłowego. Zalety montażu obejmują możliwość przymocowania przewodu do tras kablowych przy użyciu opasek zaciskowych oraz zabezpieczenie przed przeciążeniami mechanicznymi.
Złącze M12 kątowe jest dostępne także z innymi długościami kabli na zamówienie, co umożliwia dostosowanie instalacji do indywidualnych potrzeb aplikacji.
Konstrukcja i budowa przewodu – jakość i bezpieczeństwo użytkowania
- Kabel o średnicy zewnętrznej 4,5 mm, elastyczna izolacja, konstrukcja skręcana (4 żyły).
- Wysoka odporność na ścieranie, promieniowanie UV, płomień oraz wiele chemikaliów zgodnie z normami UL, IEC i DIN.
- Kolory żył: brązowy, biały, niebieski, czarny – łatwa identyfikacja podczas instalacji.
- Zakres temperatur pracy: od -40°C do 90°C (praca stała), odporność na zgięcia oraz skręcenia w ruchu.
Zastosowania i kompatybilność
Wysokiej klasy konektor M12 męski-żeński kątowy sprawdza się w najbardziej wymagających środowiskach przemysłowych oraz automatyce. Idealny do układów sterowania i czujników, zarówno przy rozbudowie, jak i modernizacji parków maszynowych.
