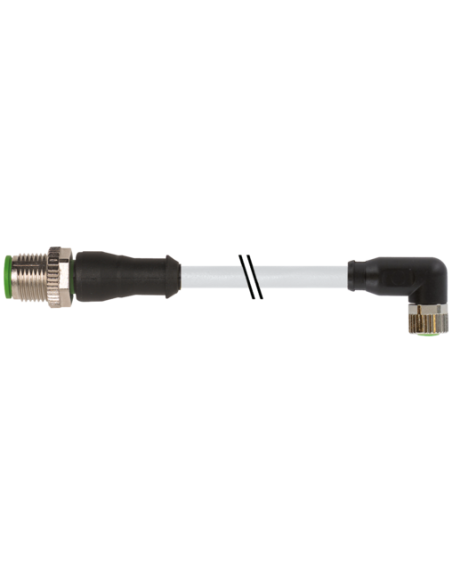

Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przewód połączeniowy M12 męski prosty – M8 żeński kątowy 90°, 3 piny, 3 m – Kod 7000-40601-2300300
Kabel połączeniowy M12 męski prosty do M8 żeński 90° to wysokiej jakości przewód dedykowany wymagającym aplikacjom automatyki przemysłowej oraz systemom sensorycznym. Złącza wykonane zgodnie z normami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-104 (M8) gwarantują niezawodne i bezpieczne połączenie w środowisku przemysłowym.
Zastosowania przewodu M12-M8 w automatyce i przemyśle
Przewód idealnie sprawdza się wszędzie tam, gdzie wymagane jest pewne i odporne na warunki środowiskowe połączenie urządzeń, takich jak:
- Czujniki w maszynach produkcyjnych
- Wyłączniki krańcowe i siłowniki
- Systemy transportowe oraz robotyka
- Automatyka procesowa oraz rozdzielnice sygnałowe
Prosty konektor M12 umożliwia łatwe i szybkie podłączenie do paneli sterujących lub rozdzielaczy, natomiast kątowy konektor M8 (90°) jest szczególnie przydatny w miejscach o ograniczonej przestrzeni montażowej.
Najważniejsze cechy i właściwości techniczne przewodu połączeniowego M12-M8
- Długość przewodu: 3 metry
- Ilość pinów: 3 (połączenia sygnałowe lub zasilające)
- Materiał płaszcza: PUR (wyjątkowa odporność chemiczna i na oleje)
- Stopień ochrony: IP65, IP66K, IP67 – ochrona przed pyłem, wodą i strumieniami wody pod ciśnieniem
- Wysoka elastyczność oraz odporność na zginanie – do zastosowań w ruchomych częściach maszyn
- Pozłacane styki – zapewniają trwałość i niezawodność połączenia nawet w trudnych warunkach
- Przewód trójżyłowy, oznakowanie kolorystyczne dla łatwej identyfikacji
- Odporność na płomienie, bezhalogenowy, wolny od kadmu i silikonu
- Szeroki zakres temperatur pracy: od -25°C do +85°C (przewód od -40°C do +90°C przy pracy stałej)
Zalety stosowania przewodów M12-M8 z kątem 90 stopni
- Kompaktowa budowa złącza M8 (90°) – idealna do miejsc o ograniczonym dostępie
- Trwałość i wysoka jakość styków dzięki pokryciu pozłacanemu
- Skuteczny system blokowania – odporność na wibracje oraz przypadkowe rozłączenia
- Uniwersalność zastosowania – automatyka, maszyny, czujniki, aparatura kontrolno-pomiarowa
- Możliwość pracy w agresywnych środowiskach – zabezpieczenie przed wilgocią, olejami i środkami chemicznymi
Bezpieczne połączenie przewodu M12 do M8 zapewnia ochronę sygnałów oraz niezawodność działania instalacji automatyki, nawet w warunkach intensywnej eksploatacji. Kabel przeznaczony jest do pracy w aplikacjach narażonych na ruch, skręcanie oraz cykliczne zginanie, co czyni go uniwersalnym wyborem do nowoczesnych linii produkcyjnych oraz robotyki.
Typowe zastosowania przewodu M12 prosty – M8 kątowy
- Połączenia czujników, enkoderów, fotoprzekaźników i siłowników
- Rozbudowa instalacji automatyki i systemów sterowania
- Przemysł motoryzacyjny, spożywczy, farmaceutyczny oraz logistyka
- Zastosowania w trudnych warunkach środowiskowych i ruchomych podzespołach
Złącza M12 i M8, solidna powłoka przewodu PUR, klasa ochrony IP67 oraz sprawdzona konstrukcja sprawiają, że ten kabel połączeniowy spełnia wysokie wymagania nowoczesnych aplikacji przemysłowych.
