Męski prosty – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 034 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

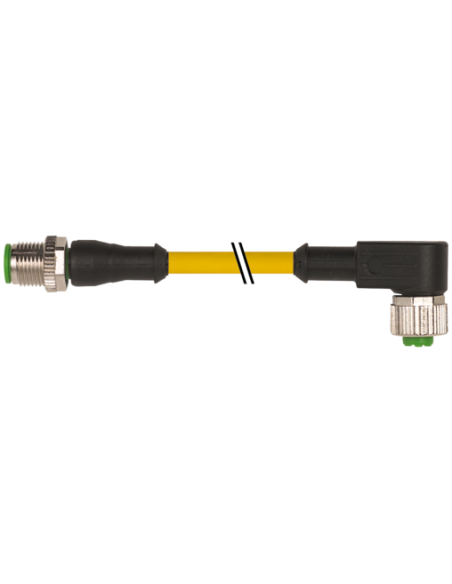

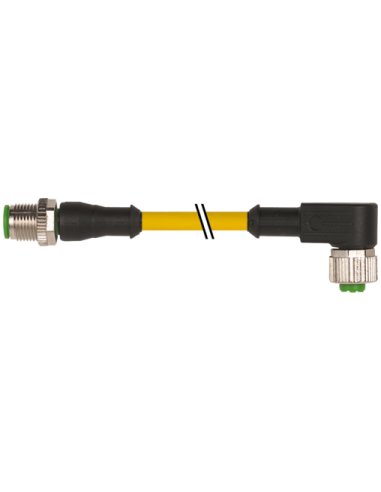

Złącze M12 St.ger. na M12 7000-40121-0340800 – Przewód 8 m, 4-piny
Złącze kablowe M12 St.ger. na M12 (kod produktu: 7000-40121-0340800) to specjalistyczny przewód połączeniowy, wykorzystywany w zaawansowanych systemach automatyki przemysłowej, maszynach oraz instalacjach wymagających pewnego i trwałego łączenia elementów systemów sterowania i zasilania. Przy długości 8 metrów zapewnia swobodę instalacji oraz elastyczność w rozprowadzaniu sygnałów i zasilania.
Złącza przemysłowe typu M12 – uniwersalne zastosowanie w automatyce
Konektory M12 są standardem w przemyśle – stosowane w połączeniach czujników, siłowników, serwonapędów oraz modułów I/O. Układ prosty męski – żeński z wyprowadzeniem kątowym 90° ułatwia montaż w trudno dostępnych miejscach oraz pozwala na optymalizację prowadzenia przewodów w szafach sterowniczych i na liniach produkcyjnych.
- Uniwersalność – kompatybilność z wieloma urządzeniami i systemami automatyki
- Wysoka odporność na działanie olejów i chemikaliów – idealne rozwiązanie do środowisk przemysłowych
- Stopień ochrony IP65, IP66K, IP67 – zabezpieczenie przed pyłem, wodą, zachlapaniami oraz myciem ciśnieniowym
- Liczne certyfikaty bezpieczeństwa oraz spełnienie norm DIN EN 61076-2-101 (M12), cURus
- Kolorystyka przewodów – ułatwiająca szybkie podłączanie według schematu
Zalety i cechy przewodu M12 St.ger. na M12 7000-40121-0340800
Wytrzymały materiał wykonania: Osłona i izolacja wykonane są z wysokogatunkowego PUR, zapewniającego odporność na ścieranie, promieniowanie UV oraz substancje ropopochodne.
Precyzyjne połączenie: Końcówki M12 z gwintem M12 x 1, z metalizowanym zabezpieczeniem oraz radełkowaną nakrętką, co umożliwia szybki montaż i optymalny kontakt.
Budowa 4-żyłowa o przekroju 0,34 mm² – zapewnia niskie straty sygnału oraz wysoką wydajność prądową.
Temperatura pracy od -40°C do +90°C w wersji przewodu stałego – możliwość zastosowania w szerokim zakresie aplikacji przemysłowych, także na zewnątrz.
Wytrzymałość mechaniczna – odporność na zginanie, skręcanie oraz pracę w torach ruchomych (C-track), dzięki czemu przewód sprawdzi się również w dynamicznych systemach robotycznych.
Typowe zastosowanie złącz M12 w przemyśle
- Sensoryka – czujniki położenia, indukcyjne, optyczne, ciśnienia i temperatury
- Automatyka maszyn – połączenia paneli operatorskich, systemów rozproszonych I/O
- Transport i logistyka – przenośniki taśmowe, linie pakujące, zmotoryzowane systemy magazynowe
- Robotyka – przewody zasilające i sygnałowe, aplikacje wymagające odporności na ruch, skręcanie i dynamiczne obciążenia
- Systemy bezpieczeństwa – integracja urządzeń ochronnych i sygnalizacyjnych
Duża elastyczność montażu i trwałość, a także niezawodność w trudnych warunkach środowiskowych, czynią złącze M12 St.ger. na M12 7000-40121-0340800 uniwersalnym rozwiązaniem przeznaczonym do zastosowań przemysłowych, w których niezbędne jest szybkie, bezpieczne i pewne połączenie instalacji elektrycznej oraz transmisji sygnałów.
Bezpieczeństwo montażu i eksploatacji
Wytrzymałe połączenie śrubowe oraz konstrukcja odporna na drgania i wstrząsy zapewniają długotrwałą i stabilną pracę, nawet w intensywnym cyklu produkcyjnym. Zaleca się zabezpieczanie przewodów przed nadmiernymi obciążeniami mechanicznymi przy pomocy opasek kablowych oraz stosowanie przewidzianych promieni gięcia, aby zachować deklarowaną szczelność i stopień ochrony.
