Męski prosty – żeński 90°
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

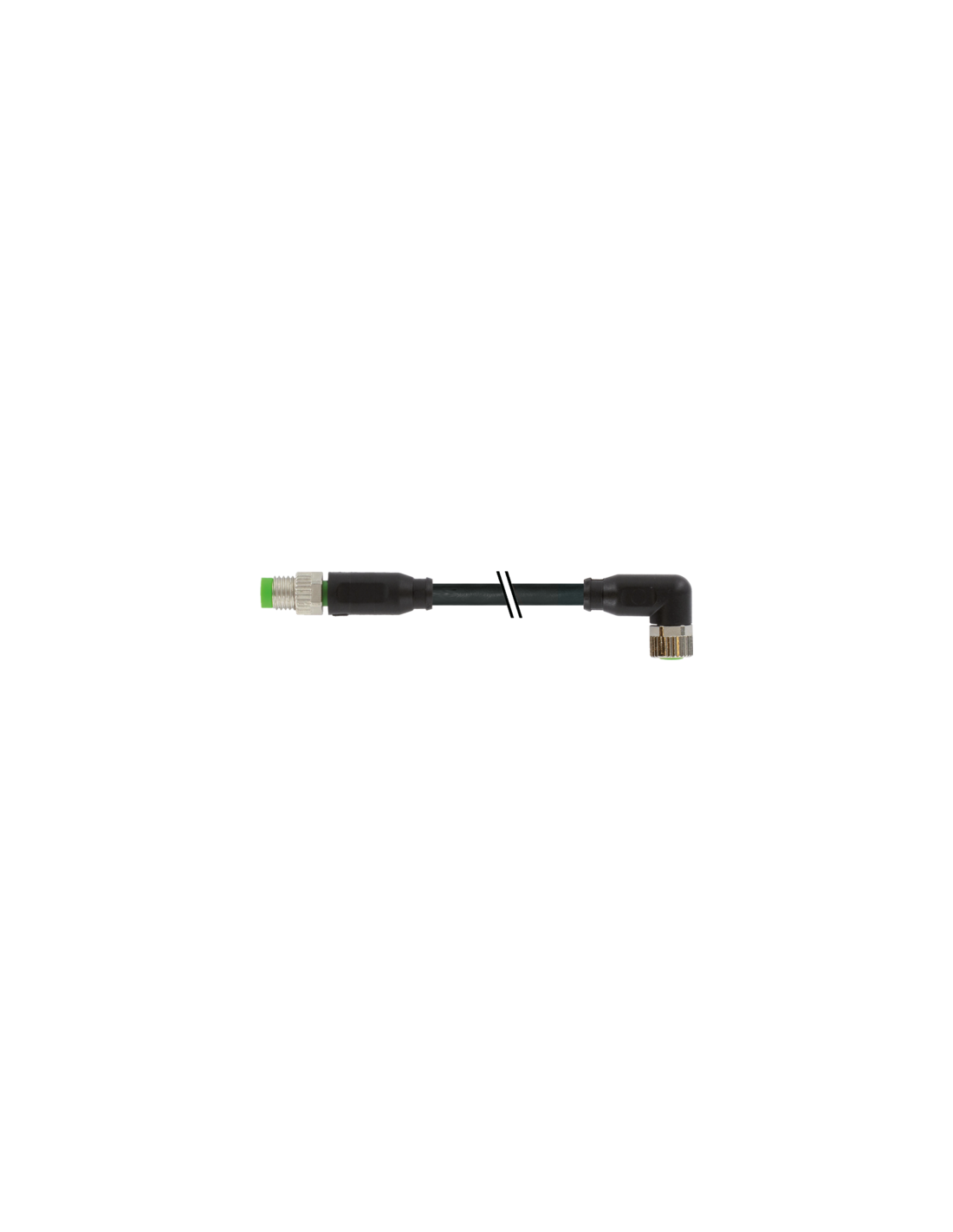

Złącze M8 męskie proste / M8 żeńskie kątowe 90° 7000-88021-6300500 – Przemysłowy przewód łączeniowy
Złącze M8 męskie proste / M8 żeńskie kątowe 90° (kod: 7000-88021-6300500) to wysokiej jakości przewód łączeniowy używany w aplikacjach przemysłowych do przesyłu sygnałów oraz zasilania. Przewód wyposażony jest w dwa złącza M8 – jedno proste męskie oraz jedno kątowe żeńskie (90°), co umożliwia szybkie i bezpieczne wykonanie połączeń w miejscach o ograniczonej przestrzeni.
Najważniejsze zalety złącza M8 proste/90°
- Odporność środowiskowa: wysoki stopień ochrony IP65, IP66K, IP67 oraz IP68 zapewnia niezawodność pracy nawet w trudnych warunkach przemysłowych, wilgoci i zapyleniu.
- Trwałość materiałów: korpus wykonany z odpornego na chemikalia oraz oleje tworzywa PUR, warstwa izolacyjna przewodu z PP, uszczelka z FKM, a piny stykowe z pozłacanego stopu miedzi.
- Kompaktowe wymiary: niewielkie rozmiary i kątowe wyprowadzenie złącza pozwalają na zastosowanie w miejscach o ograniczonym dostępie.
- Bezpieczeństwo i niezawodność: zgodność z normą DIN EN 61076-2-114 (M8), pozłacane styki oraz ochrona przeciwwstrząsowa gwarantują wieloletnią bezawaryjną pracę.
- Wszechstronność zastosowania: możliwość wykorzystania w automatyce przemysłowej, maszynach produkcyjnych, czujnikach, systemach kontrolno-pomiarowych oraz zasilających.
- Długość przewodu: standardowa długość 5 m zapewniająca elastyczne dopasowanie do potrzeb instalacji; inne długości dostępne na zamówienie.
Typowe zastosowania złącza M8: przemysł, automatyka, aparatura pomiarowa
Produkt doskonale sprawdza się w instalacjach automatyki przemysłowej, gdzie niezawodność złącz M8 przekłada się na ciągłość pracy maszyn. Złącze znajduje zastosowanie w:
- szybkim podłączaniu czujników i elementów wykonawczych,
- systemach sterowania i bezpieczeństwa,
- instalacjach zrobotyzowanych wymagających szczelnych połączeń,
- przemysłowych sieciach sygnałowych i zasilających,
- aplikacjach zewnętrznych narażonych na działanie czynników chemicznych i mechanicznych.
Specyfikacja techniczna złącza kątowego M8/M8
Podstawowe cechy techniczne:
- Liczba styków: 3 piny
- Napięcie robocze: do 60 V DC / 50 V AC
- Maksymalny prąd: 4 A
- Zakres temperatur pracy przewodu: od -40°C do 90°C (w zależności od rodzaju pracy)
- Wytrzymałość mechaniczna: przewód odporny na skręcanie, zginanie, liczne cykle gięcia (C-track) oraz drgania
- Przewód 3-żyłowy: czarny, niebieski oraz brązowy, oznaczony i przystosowany do intensywnego użytkowania
Bezpieczeństwo montażu i użytkowania – złącze M8
Złącza M8 wymagają ochrony przed nadmiernym naprężeniem mechanicznym – do mocowania zaleca się stosowanie opasek lub zacisków kablowych. Przy instalacji należy przestrzegać dozwolonych promieni gięcia (minimum 5 razy średnica zewnętrzna kabla), co pozwoli zachować szczelność zgodną z klasą IP.
Złącze M8 męskie/żeńskie 7000-88021-6300500 – uniwersalne i niezawodne połączenie do aplikacji profesjonalnych
Produkt 7000-88021-6300500 to idealny wybór do wszelkich zastosowań wymagających niezawodności, odporności chemicznej oraz trwałości mechanicznej w warunkach przemysłowych, automatycznych liniach produkcyjnych oraz wszędzie tam, gdzie liczy się kompaktowy, szybki i szczelny montaż złącz M8.
