Męski prosty – żeński 90°
M12 – M8, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

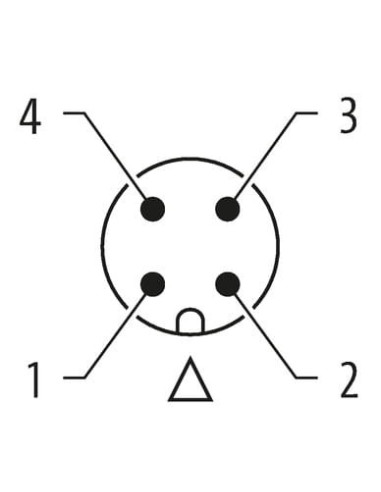

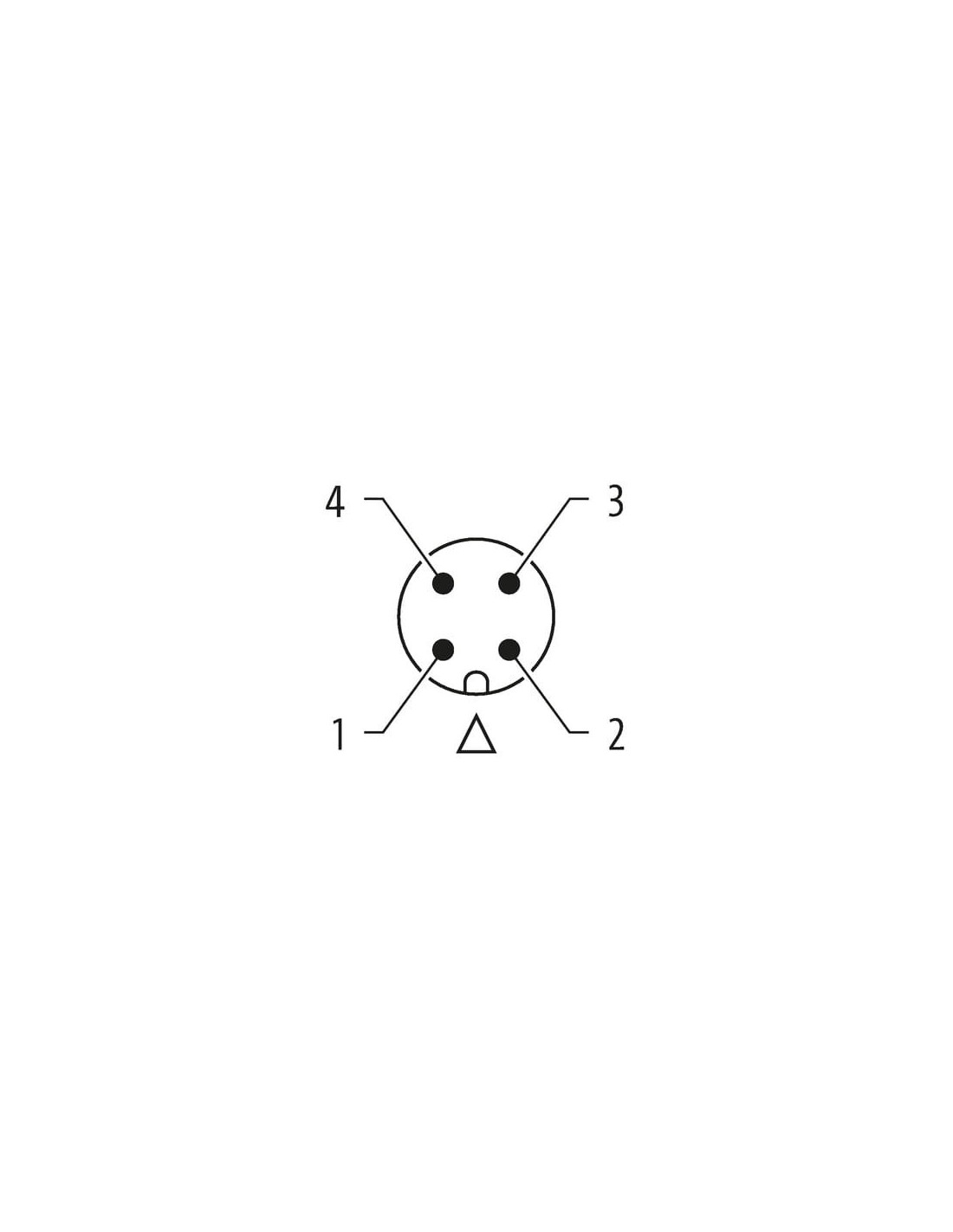

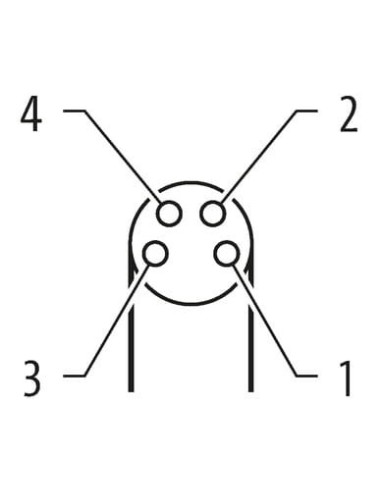

| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor obudowy | czarny |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

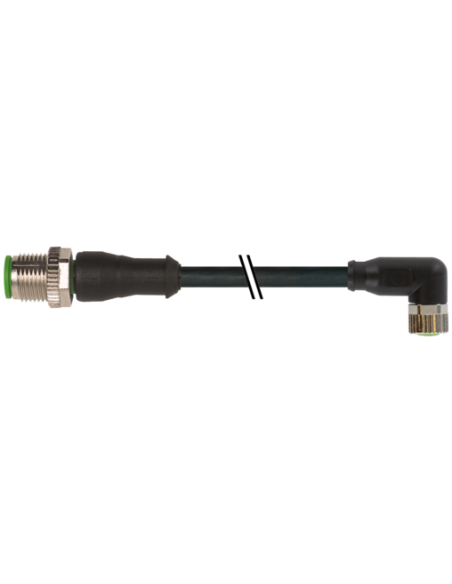

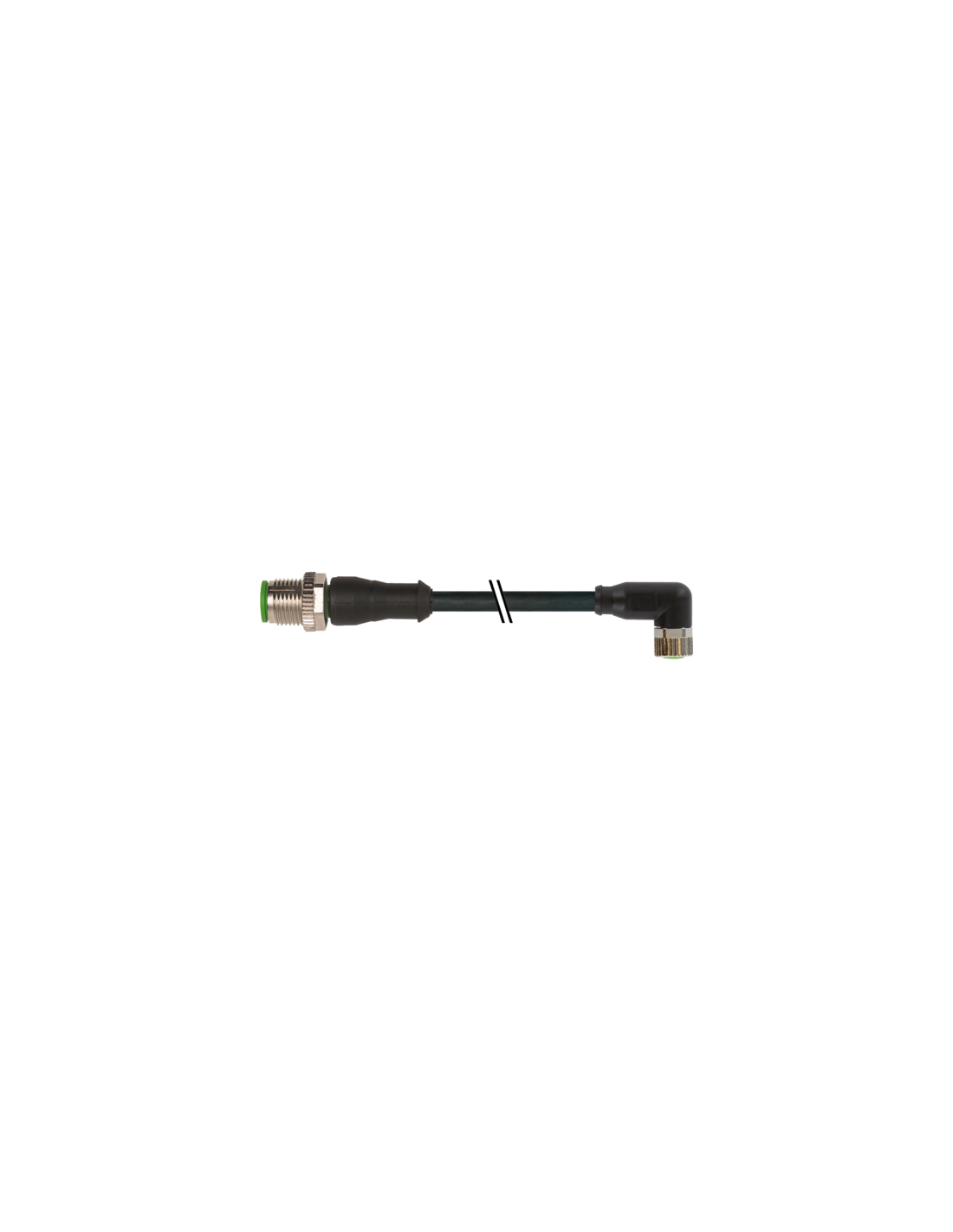

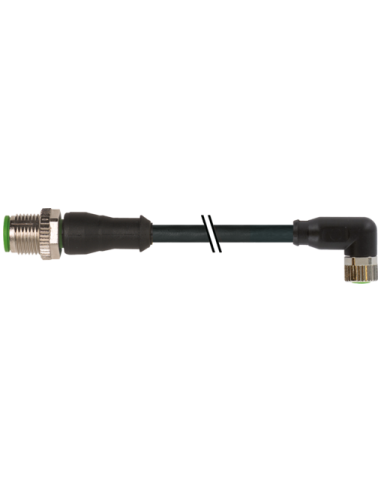

Konektor M12 męski prosty do M8 żeński kątowy 4-pin – Przewód sygnałowy 7000-40621-6310500
Konektor M12 męski prosty do M8 żeński kątowy to wysokiej jakości przewód połączeniowy dedykowany do przemysłowej transmisji sygnałów oraz zasilania. Kod produktu: 7000-40621-6310500. Zestaw składa się z prostego złącza M12 4-pin (męskie) oraz kątowego złącza M8 4-pin (żeńskie), połączonych wytrzymałym przewodem o długości 5 metrów, wykonanym z materiałów zapewniających długotrwałą i niezawodną pracę w wymagających warunkach.
Solidne złącza M12 i M8 – niezawodność w automatyce przemysłowej
Złącza wyposażone są w pozłacane styki, co zapewnia niezawodne połączenie elektryczne, wysoką odporność na korozję oraz długotrwałą pracę. Zastosowanie obudowy z PUR oraz elementów z cynkowego odlewu ciśnieniowego gwarantuje dużą odporność mechaniczną i chemiczną – przewód sprawdzi się w miejscach narażonych na działanie olejów, wilgoci, a także drgań.
- Złącze proste M12 męskie – gwint M12 x 1, klucz SW13
- Złącze kątowe M8 żeńskie – gwint M8 x 1, klucz SW9
- Stopień ochrony: IP65, IP66K, IP67 (przy poprawnym montażu)
- Standardy: DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)
- 4 pozłacane styki gwarantujące stabilność przesyłanych sygnałów
Przewód PUR – trwałość i elastyczność
Przewód wykonany w izolacji PUR odznacza się doskonałą odpornością na ścieranie, działanie chemikaliów, promieniowanie UV oraz zadrapania. Jest zalecany do aplikacji ruchomych oraz miejsc o dużym natężeniu pracy urządzeń automatyki.
- Średnica zewnętrzna: 4,5 mm
- Przekrój żyły: 0,25 mm² (skrętka miedziana, goła)
- Kolor żył: brązowy, biały, niebieski, czarny
- Łatwość montażu dzięki elastyczności przewodu
- Brak szkodliwych dodatków: bezhalogenowy, bezsilikonowy, wolny od ołowiu i kadmu
- Odporność na łamliwość i promieniowanie UV (DIN EN ISO 4892-2 A)
Bezpieczne i uniwersalne zastosowanie – idealny wybór do automatyki
Przewód sygnałowy z konektorami M12/M8 to rozwiązanie dedykowane dla szerokiej gamy zastosowań w automatyce przemysłowej, budowie maszyn, instalacjach czujnikowych, systemach bezpieczeństwa oraz wszędzie tam, gdzie istotne są szybkie, pewne i odporne połączenia.
- Integracja w szafach sterowniczych
- Automatyczne linie produkcyjne
- Czujniki, siłowniki, enkodery
- Transmisja danych i zasilania w środowisku narażonym na pył, wilgoć i drgania
Maksymalna wytrzymałość mechaniczna i elektryczna w połączeniu z wysokimi standardami bezpieczeństwa (ograniczenie propagacji płomienia, odporność na zakłócenia). Konstrukcja przewodu umożliwia instalację również w ruchomych częściach maszyn (pod warunkiem przestrzegania promieni gięcia).
Zalety konektora M12-M8 7000-40621-6310500
- Wytrzymałość na oleje, chemikalia i promieniowanie UV
- Szybka i łatwa instalacja – przewód gotowy do użycia
- Kompatybilność z urządzeniami automatyki i sensorami
- Niezawodna transmisja sygnału i zasilania
- Możliwość zastosowania w trudnych warunkach przemysłowych
- Trwałość eksploatacyjna – odporność mechaniczna i na wielokrotne zginanie
Konektor M12 męski prosty – M8 żeński kątowy 4-pin, przewód PUR o długości 5 m, to precyzyjne i odporne rozwiązanie dla przemysłu wymagającego niezawodnych połączeń i bezpieczeństwa eksploatacji.
