F&B
Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

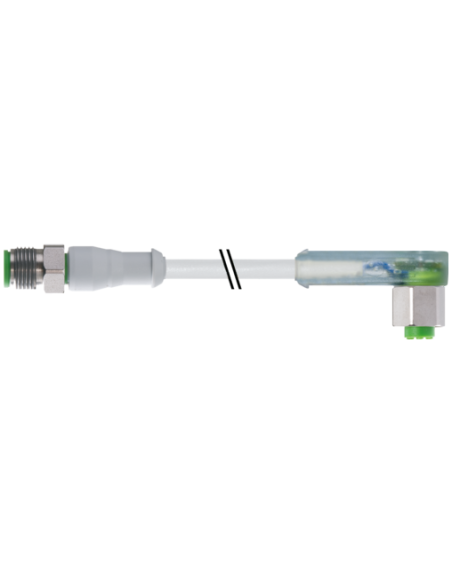

Złącze kablowe M12 proste/90° z diodą LED V4A F&B – do wymagających zastosowań przemysłowych
Złącze kablowe M12 St.ger. na M12 dla diody LED V4A F&B o kodzie 7014-40341-2140100 zostało zaprojektowane w celu zapewnienia niezawodnego połączenia elektrycznego w środowiskach o wysokich wymaganiach higienicznych i przemysłowych. Kompaktowa konstrukcja, specjalne uszczelnienie profilu oraz wykonanie części metalowych ze stali nierdzewnej 1.4404 (V4A) umożliwiają zastosowanie nawet w warunkach intensywnej eksploatacji przemysłowej oraz w branży spożywczej (F&B – Food & Beverage).
Charakterystyka i możliwości wykorzystania złącza M12 z diodą LED
Złącze M12 jest idealne do zastosowań, w których niezbędna jest wysoka odporność na czynniki chemiczne, oleje oraz agresywne media. Sprawdza się w aplikacjach związanych z automatyką przemysłową, liniami produkcyjnymi, maszynami pakującymi i urządzeniami transportującymi, a także przy montażu systemów detekcji, sygnalizacji oraz sterowania.
- Konstrukcja: Męski prosty – żeński pod kątem 90°, 4 piny – zapewnia wysoką elastyczność instalacji na ograniczonej przestrzeni.
- Wysoka odporność: Wersja V4A gwarantuje odporność na korozję nawet w środowiskach o podwyższonej wilgotności i chemikaliach.
- Sygnalizacja LED: 3 diody LED (zielona, biała, żółta) pozwalają na szybką identyfikację statusów przełączeń oraz monitorowanie pracy sygnałów (PNP/NPN – w zależności od potrzeb wdrożenia).
- Stopień ochrony: IP65/IP68 – znakomita szczelność przed pyłem, wodą i wilgocią.
- Wysoka jakość materiałów: Obudowa z wytrzymałego tworzywa sztucznego oraz wysokogatunkowej stali nierdzewnej.
- Bezpieczeństwo elektryczne: Znamionowy pik napięciowy 0,8 kV oraz prąd roboczy do 4 A.
Typowe zastosowania – automatyka, instalacje przemysłowe, branża spożywcza
Złącze kablowe M12 z diodą LED V4A F&B znajduje zastosowanie w:
- Maszynach i liniach produkcyjnych – do kontroli sygnałów i połączeń czujników oraz siłowników, zwłaszcza tam, gdzie wymagane jest szybkie rozpoznanie stanów pracy.
- Przemyśle spożywczym – ze względu na odporność na mycie, środki chemiczne i wymagania higieniczne.
- Automatyzacji procesów – sygnalizacja stanów wejść/wyjść w rozdzielniach i szafach sterowniczych.
- Systemach transportu i magazynowania – dla zapewnienia bezawaryjnej sygnalizacji i komunikacji pomiędzy czujnikami i sterownikami.
Korzyści użytkowe z zastosowania przewodu M12 z sygnalizacją LED
Dzięki zastosowaniu sygnalizacji LED możliwa jest wizualna kontrola pracy urządzeń oraz szybka diagnostyka usterek lub przerw w obwodzie bez konieczności używania narzędzi pomiarowych. Solidna konstrukcja oraz niezawodne uszczelnienie gwarantują stabilność oraz długotrwałe i bezawaryjne użytkowanie w nawet najbardziej wymagających warunkach przemysłowych.
Podsumowanie – złącze M12 dla wymagających użytkowników
Złącze kablowe M12 z sygnalizacją LED, wykonane ze stali nierdzewnej V4A i odpornego tworzywa sztucznego, to pewny wybór wszędzie tam, gdzie liczy się jakość, niezawodność oraz szybka diagnostyka. Szerokie możliwości zastosowania oraz parametry mechaniczne i elektryczne czynią z tego produktu uniwersalne rozwiązanie dla nowoczesnych aplikacji automatyki przemysłowej.
