Męski 90° – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

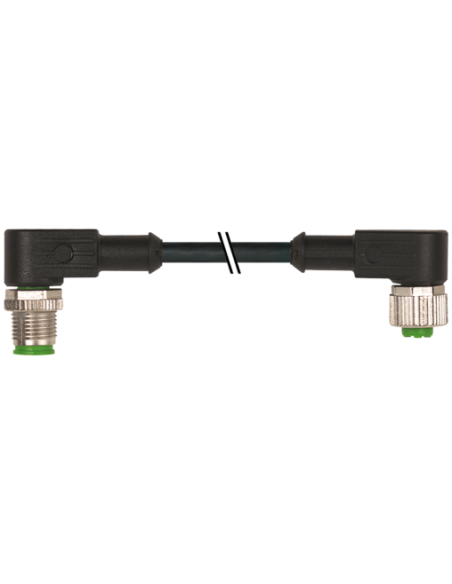

Przewód M12 4-pinowy – Męski 90° / Żeński 90°, 3,5 m – Kod 7000-40261-6340350
Kabel połączeniowy M12 z obustronnie zakończonymi złączami kątowymi (męski 90°, żeński 90°) to solidny wybór do zasilania oraz przesyłu sygnałów w wymagających aplikacjach przemysłowych. Odpowiedni do automatyki przemysłowej, systemów czujnikowych oraz urządzeń sterujących, gwarantuje pewność oraz bezpieczeństwo połączeń nawet w trudnych warunkach roboczych.
Profesjonalne złącza M12 do zastosowań w przemyśle i automatyce
Przewód M12 4-pinowy posiada obie końcówki w wersji kątowej 90°, co pozwala na instalację w miejscach o ograniczonej przestrzeni oraz przy rozbudowanych panelach maszynowych. Złącza mają typowe kodowanie A, a gwinty M12 x 1 zapewniają kompatybilność z szeroką gamą czujników, siłowników i sterowników przemysłowych.
Parametry i zalety materiałowe
- Wytrzymała powłoka PUR – wysoka odporność na oleje, chemikalia oraz uszkodzenia mechaniczne.
- Kabel giętki i trwały – możliwość pracy w szerokim zakresie temperatur, zarówno w aplikacjach stałych, jak i ruchomych.
- Stopień ochrony IP66K / IP67 – zabezpiecza przed wnikaniem pyłów i wody, również przy myciu pod ciśnieniem (warunek: poprawny montaż).
- Zabezpieczenie przeciwwstrząsowe oraz łatwy montaż typu „włożone, przykręcone”.
- Kabel odporny na promieniowanie UV oraz płomienie – spełnia normy przemysłowe dla bezpieczeństwa instalacji.
Typowe zastosowania kabla M12 7000-40261-6340350
Kabel M12 męski – żeński, 4-pinowy najczęściej wykorzystywany jest w rozdzielniach automatyki, przemysłowych liniach produkcyjnych, maszynach CNC, instalacjach transportowych oraz wszędzie tam, gdzie wymagane jest pewne i odporne na zakłócenia połączenie sygnałowe lub zasilające. Sprawdzi się w:
- Podłączaniu czujników i siłowników do sterowników PLC,
- Szybkiej wymianie komponentów automatyki,
- Połączeniach urządzeń mobilnych w systemach transportowych,
- Instalacjach, gdzie istotna jest odporność na wibracje i przeciążenia mechaniczne.
Konstrukcja techniczna przewodu M12 – żyły, ekranowanie, kodowanie
Kabel M12 posiada cztery skręcane żyły o przekroju 0,34 mm², odpowiednio oznaczone kolorami (BN – brązowy, WH – biały, BU – niebieski, BK – czarny), co ułatwia identyfikację podczas instalacji. Pewność połączenia gwarantuje niklowana powłoka złączy oraz uszczelnienie typu PUR. Stosowanie przewodu zgodnie z wytycznymi pozwala uzyskać najwyższą niezawodność systemu automatyki.
Zalety stosowania kabla o długości 3,5 metra
- Elastyczność instalacji – odpowiednia długość pozwala na montaż nawet w rozbudowanych maszynach.
- Oszczędność czasu przy uruchamianiu i serwisowaniu systemów.
- Możliwość prowadzenia połączeń między rozdzielniami czy szafami sterowniczymi bez ryzyka spadku parametrów transmisji sygnału.
Bezpieczeństwo i wytyczne montażowe
Zabezpieczenie przewodu przed nadmiernym zginaniem oraz stosowanie odpowiedniego promienia gięcia gwarantuje utrzymanie klasy szczelności IP oraz wydłuża żywotność kabla. W celu redukcji obciążeń mechanicznych zaleca się stosowanie opasek kablowych. Produkt jest zgodny z normami branżowymi, w tym DIN EN 61076-2-101, oraz spełnia rygorystyczne wymagania UL.
