AIDA conform
Męski prosty – żeński proste
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 042 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

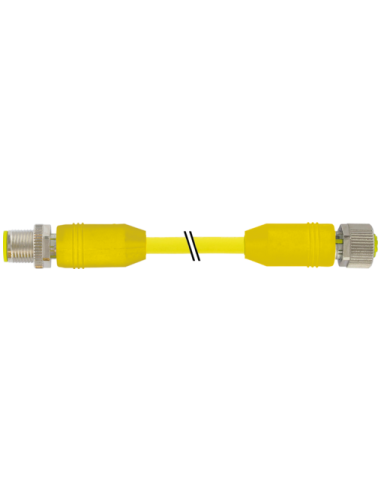

Złącze kablowe M12 męski-żeński 0° ekranowane - 5 pinów, 2 m AIDA, kod 7030-40521-0420200
Kabel sygnałowy M12 męski 0° do M12 żeńskiego 0° to wysokiej jakości, ekranowany przewód dedykowany do przemysłowych połączeń sygnałowych i zasilających. Spełnia wymagania normy AIDA, co zapewnia kompatybilność oraz bezpieczeństwo pracy w środowiskach automatyki przemysłowej i maszynowej. Produkt sprawdzi się zarówno w nowych instalacjach, jak i w modernizacjach istniejących rozwiązań.
Kluczowe zalety złącza kablowego M12 AIDA 5-pin
- Wytrzymała konstrukcja - Obudowa wykonana z odpornego tworzywa sztucznego zapewnia wysoką odporność chemiczną oraz na oleje.
- Ekranowanie - Oplot miedziany, ocynkowany, gwarantujący skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC), typowymi w środowiskach przemysłowych.
- Wysoki stopień ochrony - Klasy IP65, IP66K i IP67, co potwierdza odporność na wodę, pył oraz intensywne mycie (przy prawidłowym montażu, złącza włożone i przykręcone).
- Bezpieczeństwo elektryczne - Maksymalne napięcie pracy do 60V oraz maksymalny prąd na pinie 4A, odpowiednie do różnych aplikacji automatyki.
- Szybka i pewna instalacja - Standardowy gwint M12 x 1 oraz kodowanie typu A pozwalają na natychmiastową integrację z większością urządzeń przemysłowych.
- Odporność na warunki środowiskowe - Praca w temperaturach od -40°C do +90°C, a przewód PUR zapewnia dodatkową ochronę przed czynnikami atmosferycznymi i mechanicznymi.
Zastosowania przewodu M12 ekranowanego 5-pin
- Automatyka przemysłowa - Łączenie czujników, siłowników, modułów wejść/wyjść oraz systemów sterowania na liniach produkcyjnych i montażowych.
- Przemysł spożywczy i farmaceutyczny - Odporność chemiczna pozwala na stosowanie w aplikacjach wymagających częstego czyszczenia i kontaktu z agresywnymi mediami.
- Budowa maszyn i robotyka - Idealny do ruchomych aplikacji (systemy C-track, roboty przemysłowe) dzięki wysokiej żywotności podczas gięcia i skręcania.
- Instalacje narażone na zakłócenia EMC - Dzięki pełnemu ekranowaniu produkt rekomendowany jest do zastosowań w miejscach o podwyższonym poziomie zakłóceń elektromagnetycznych.
- Systemy pomiarowe i kontrolne - Zapewnia niezawodne połączenia w systemach transmisji sygnałów i zasilania.
Charakterystyka techniczna przewodu sygnałowego M12 ekranowanego
Przewód 5-żyłowy sygnałowo-zasilający o długości 2 m zakończony prostym wtykiem M12 (męski) oraz gniazdem M12 (żeńskim, prostym). Konstrukcja kabli umożliwia przesył napięcia do 300V (kabel) przy wysokim dopuszczalnym obciążeniu prądowym. Materiał płaszcza PUR charakteryzuje się wysoką odpornością na ścieranie, oleje i chemikalia, a przewód spełnia wymagania UL oraz normy ognioodporności.
Najważniejsze cechy instalacyjne i wytrzymałościowe
- Promień gięcia: już od 5x średnicy zewnętrznej przy instalacji stałej.
- Wysoka żywotność: do 5 milionów cykli gięcia (aplikacje C-track), odporność na skręcanie do ±30°/m.
- Odporność na płomień: UL 1581, IEC 60332-2-2.
- Kabel bezhalogenowy, wolny od ołowiu, kadmu, FCKW oraz silikonu.
- Pewne mocowanie: blokada niklowana oraz zabezpieczenie przeciwwstrząsowe.

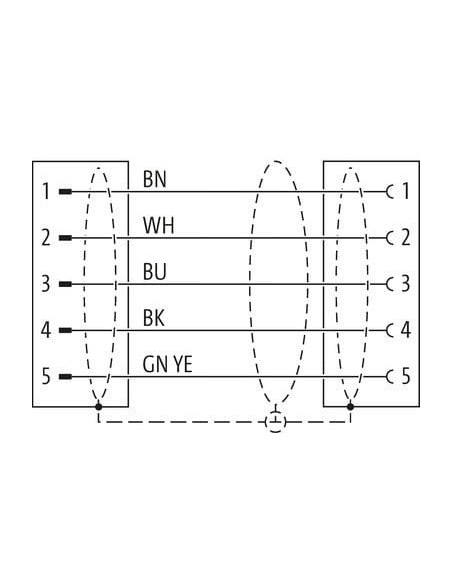

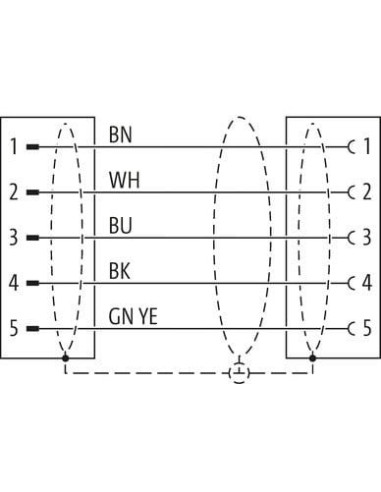

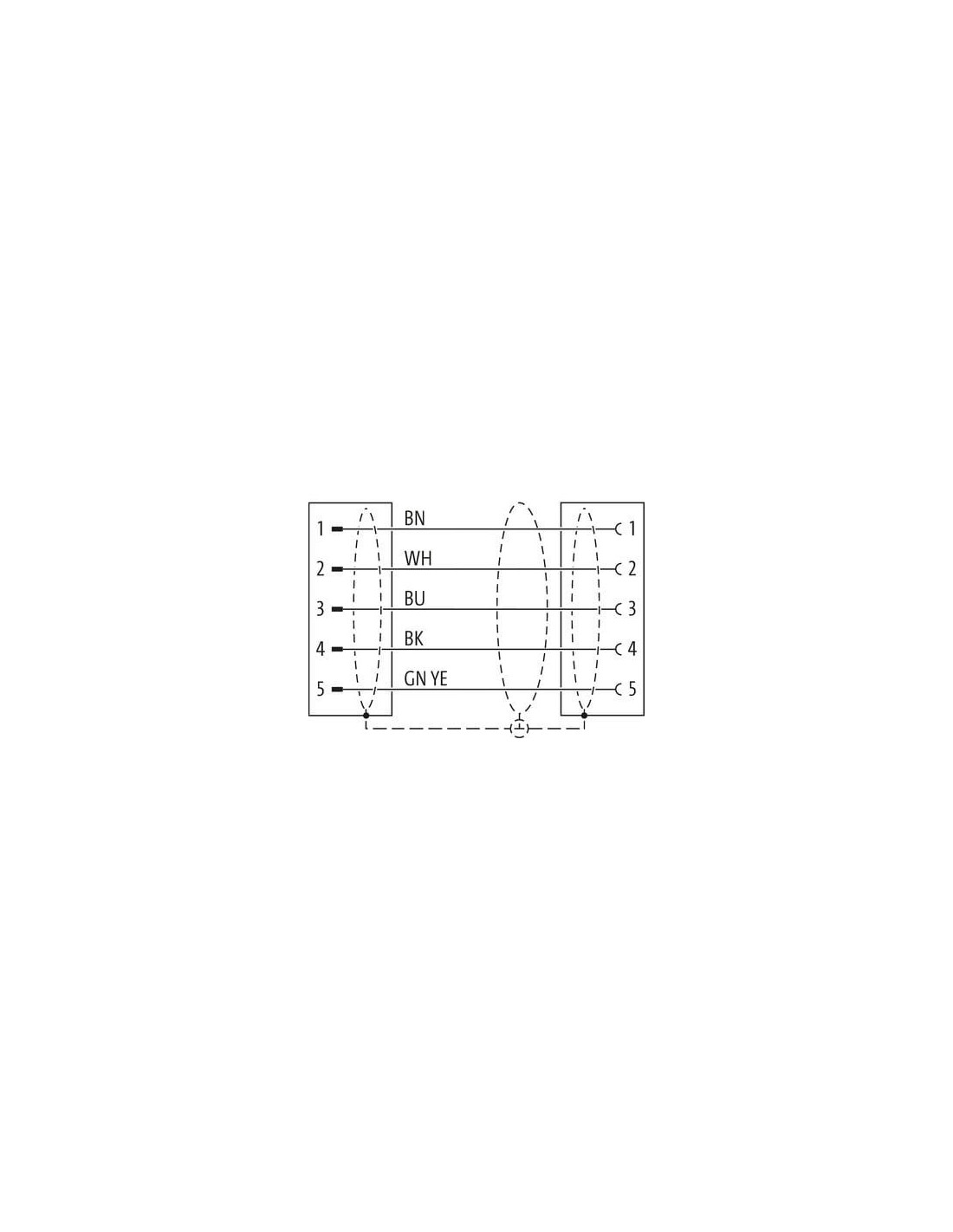

Konstrukcja i schemat połączeń złącza M12 AIDA
- Standard kodowania A - zgodność z powszechnie stosowanym układem pinów w automatyce.
- Klarowny schemat połączeń - 5 przewodów: brązowy, biały, niebieski, czarny, zielono-żółty (uziemienie), przypisane numerom pinów dla szybkiej i bezbłędnej instalacji.
Złącze kablowe M12 męski/żeński 5-pin AIDA to wybór zapewniający bezpieczeństwo, trwałość i stabilność sygnału w wymagających warunkach przemysłowych. Możliwość dopasowania długości kabla do indywidualnych potrzeb (na zamówienie).
