Męski prosty – żeński 90°
Odlew cynkowy, odporny na odpryski spawalnicze
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Fulfills the requirements of MgU-I-B09-41 for the body construction industry.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 846 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 38,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

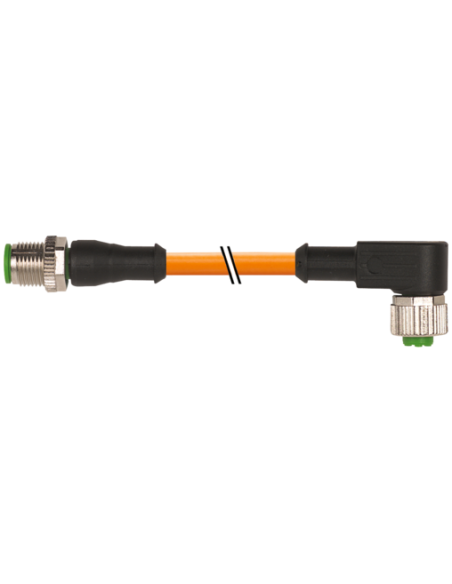

Złącze kablowe M12 męskie proste / M12 żeńskie kątowe 90° – 7000-40121-8460200
Złącze M12 męskie 0° / żeńskie M12 90° o długości kabla 2 m to wysokiej jakości przewód przyłączeniowy, przeznaczony do profesjonalnych zastosowań w przemyśle, automatyce oraz robotyce. To rozwiązanie zapewnia niezawodne połączenie w systemach sygnałowych i zasilających, szczególnie w wymagających środowiskach, gdzie kluczowe są wytrzymałość, odporność na czynniki zewnętrzne oraz bezpieczeństwo transmisji.
Zastosowanie złącza kablowego M12 w automatyce i przemyśle
Złącza M12 znajdują szerokie zastosowanie w instalacjach przemysłowych, panelach sterowniczych, maszynach oraz na liniach produkcyjnych. Produkt M12 męski prosty / M12 żeński 90° idealnie sprawdza się:
- w systemach automatyki przemysłowej,
- w łączeniu czujników, siłowników i urządzeń wykonawczych,
- w środowiskach narażonych na odpryski spawalnicze oraz działanie olejów, smarów i czynników chemicznych,
- w aplikacjach wymagających wysokiego stopnia ochrony IP65, IP66K, IP67,
- w branży motoryzacyjnej (VASS 6, MgU-I-B09-41), budowie maszyn oraz konstrukcji stalowych,
- w szafach sterowniczych oraz rozdzielniach.
Budowa i zalety złącza M12 męskiego prostego i żeńskiego pod kątem 90°
Zestaw M12 składa się z męskiego prostego wtyku oraz żeńskiego złącza kątowego 90°, co umożliwia wygodne podłączanie urządzeń nawet w trudno dostępnych miejscach, gdzie istotne jest optymalne prowadzenie przewodów oraz czystość montażu.
- Korpus z cynkowego odlewu ciśnieniowego: zapewnia odporność na uszkodzenia mechaniczne oraz odpryski spawalnicze.
- Kabel PUR w kolorze pomarańczowym: gwarantuje wysoką odporność chemiczną, trwałość, elastyczność oraz wytrzymałość na oleje i smary.
- 4 żyły o przekroju 0,34 mm²: umożliwiają przesyłanie sygnałów i zasilania zgodnie z najbardziej wymagającymi normami przemysłowymi.
- Wytrzymałość na trudne warunki środowiskowe: szeroki zakres temperatur pracy od -25 do 85°C (przewód: od -40°C do 90°C).
- Odporność na zginanie, skręcanie i ruch: specjalna konstrukcja przewodu pozwala na stosowanie w aplikacjach ruchomych, również w trasach kablowych typu C-Track.
Bezpieczeństwo i zgodność z normami międzynarodowymi
Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12) i posiada wysoką klasę ochrony IP65, IP66K, IP67, co przekłada się na bezpieczeństwo użytkowania w środowiskach narażonych na pył, wilgoć oraz dynamiczne czynniki mechaniczne. Dopuszczenia cURus, CE, VASS 6 oraz zgodność z MgU-I-B09-41 potwierdzają możliwość stosowania złącza w aplikacjach objętych restrykcyjnymi wymaganiami jakościowymi.
Kluczowe cechy techniczne przewodu M12 – praktyczne rozwiązania dla automatyki
- Napięcie robocze AC/DC do 250 V;
- Maksymalny prąd do 4 A na styk;
- Średnica przewodu: 4,8 mm, 4 żyły skręcane;
- Trwałość powłoki i materiałów – bezołowiowe, wolne od kadmu, halogenów i silikonu;
- Wysoka odporność na płomień, oleje, benzynę oraz czynniki chemiczne;
- Solidne metalowe śruby radełkowane do wygodnego i pewnego montażu;
- Możliwość instalacji w peszlach o średnicy wewnętrznej 10 mm.
Montaż i instalacja przewodu M12 – praktyczne wskazówki
Zaleca się ochronę złącza przed nadmiernymi obciążeniami mechanicznymi za pomocą opasek zaciskowych oraz przestrzeganie minimalnych promieni gięcia. Prawidłowy montaż zapewnia utrzymanie stopnia ochrony IP oraz niezawodne działanie, nawet w wymagających aplikacjach.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
