Męski prosty – żeński 90°

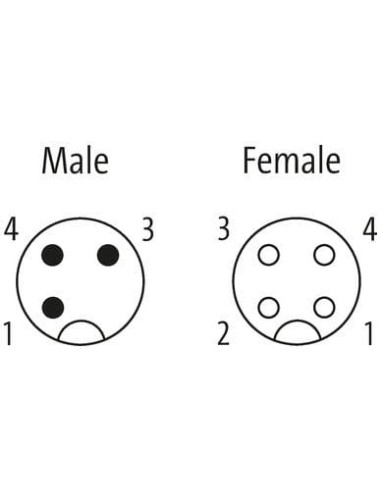

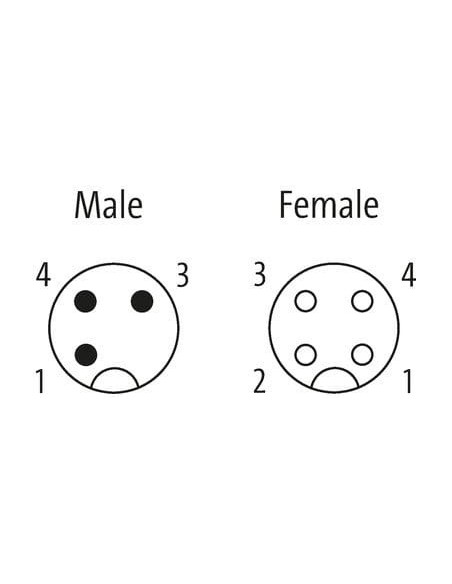

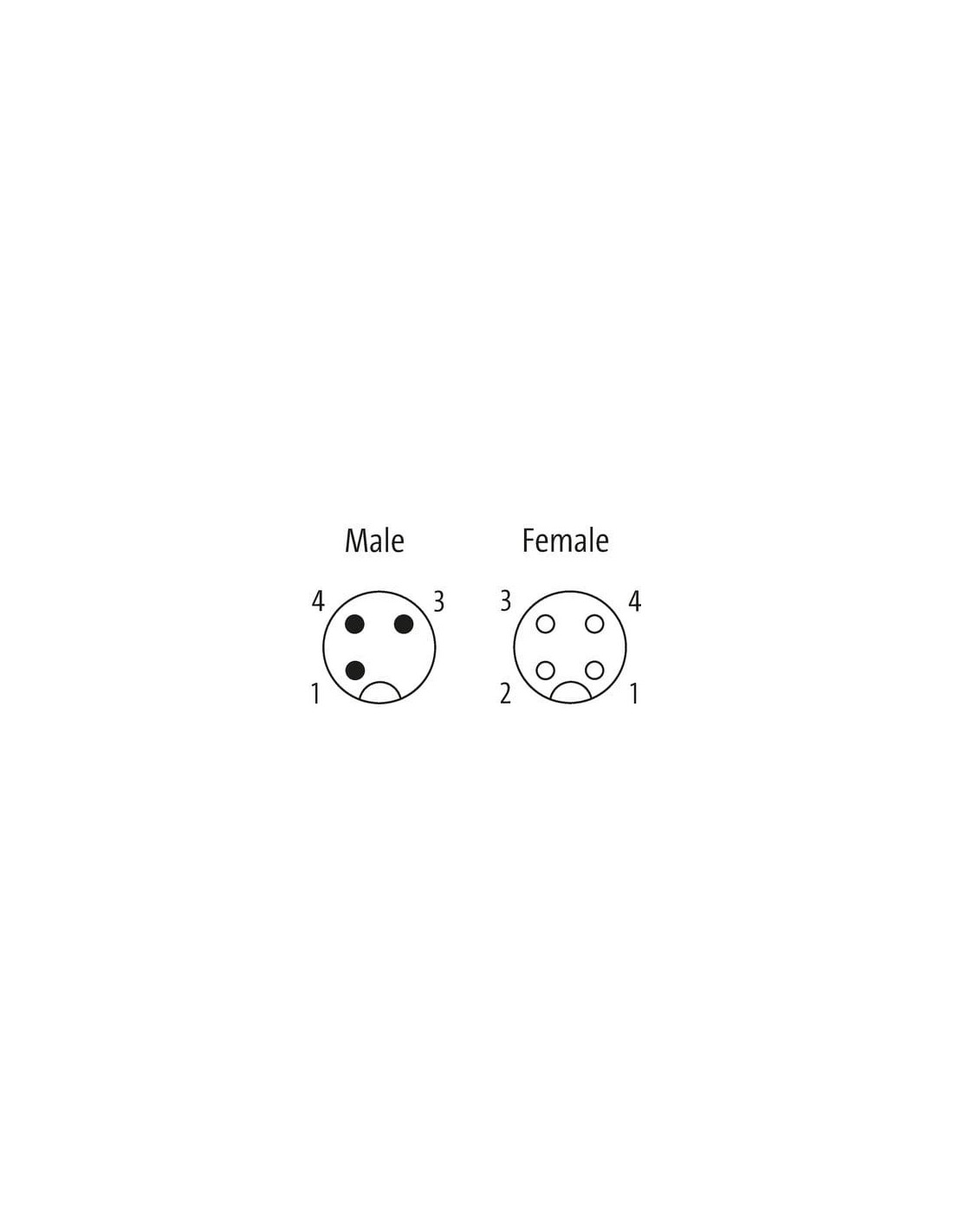

M12 – M12, 3-piny
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przewód M12 męski prosty – M12 żeński 90 stopni to wysokiej jakości przewód łączący, przeznaczony do zastosowań przemysłowych, automatyki oraz infrastruktury maszynowej. Wyposażony w niezawodne, 3-pinowe złącza M12 z kodowaniem A, zapewnia stabilne i bezpieczne połączenie sygnałowe oraz zasilające w wymagających warunkach środowiskowych.
Przewód z wtykiem M12 męskim prostym oraz żeńskim pod kątem 90° jest stosowany w szerokim zakresie aplikacji, między innymi w:
Zastosowanie przewodu M12 umożliwia estetyczne prowadzenie okablowania nawet w trudno dostępnych miejscach, dzięki wykorzystaniu kątowego złącza żeńskiego.
Złącza M12 wykonane są z trwałych materiałów o wysokiej odporności na uszkodzenia mechaniczne, wibracje oraz czynniki chemiczne. Korpus wykonany jest z tworzywa PUR, a metalowe elementy pokryte są warstwą niklu. Produkt spełnia wymagania stopni ochrony IP65, IP66K oraz IP67, co gwarantuje szczelność i możliwość pracy w zapylonym, wilgotnym i trudnym środowisku przemysłowym.
Przewód cechuje się odpornością na działanie benzyn, olejów i środków chemicznych, co pozwala na wykorzystanie go w aplikacjach o podwyższonych wymaganiach wytrzymałościowych.

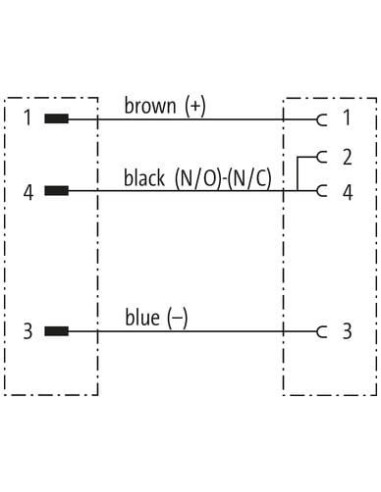

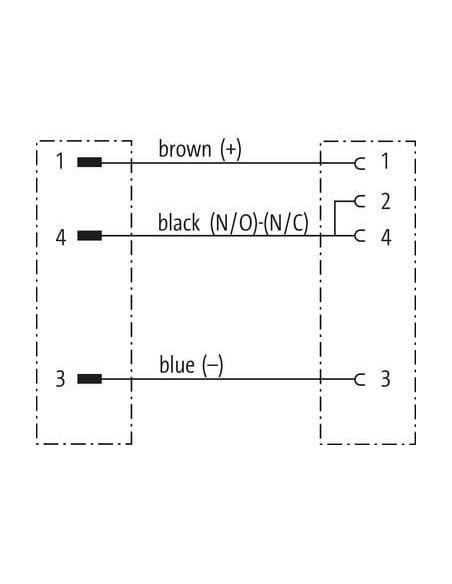

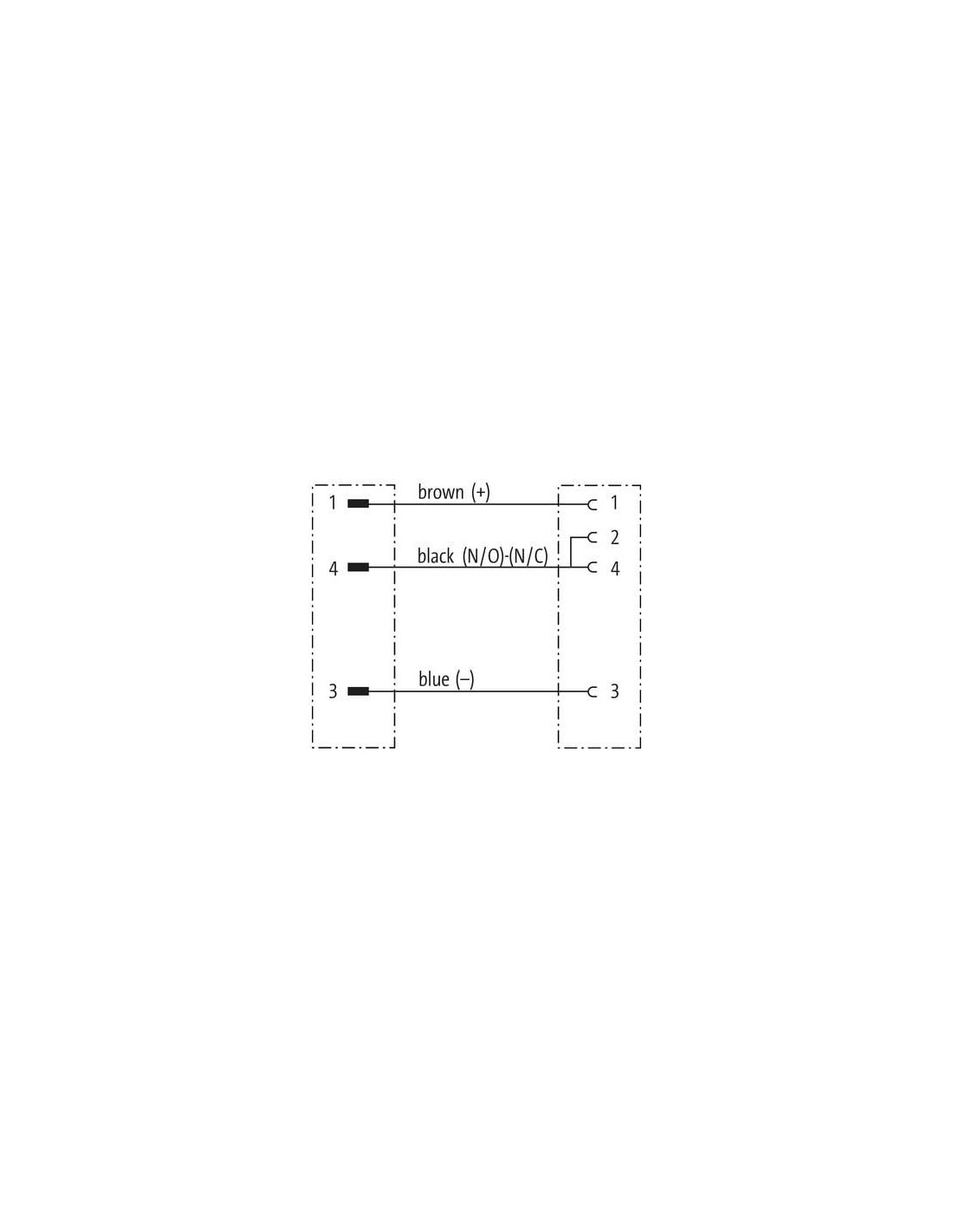

Konstrukcja przewodu opiera się na 3 żyłach miedzianych, skręcanych (0,34 mm² każda, klasa 6), o kolorach: brązowy (+), czarny (N/O)-(N/C), niebieski (-). Przewód wyróżnia się:
Przewód M12 z kątownikiem posiada szereg zalet, które czynią go szczególnie przydatnym w nowoczesnej automatyce i budowie maszyn:
Produkt zgodny z normą DIN EN 61076-2-101 (M12) oraz posiada certyfikat cURus. Pozłacane styki gwarantują niskie opory kontaktu i trwałość nawet przy pracy z wyższymi prądami (do 4 A na styk, 250 V AC/DC).
Przewód dedykowany jest do zastosowań, w których istotne są: odporność na wstrząsy, stabilność połączenia oraz szybka instalacja w systemach automatyki z wykorzystaniem złącz M12.
M12 męski prosty / M12 żeński 90° 7000-40161-6330100 to uniwersalne i niezawodne przewody łączeniowe M12 do zastosowań przemysłowych, zapewniające bezawaryjną i trwałą transmisję sygnału oraz zasilania. Konstrukcja odporna na trudne warunki pracy, łatwość montażu oraz szeroka kompatybilność ze standardami M12 sprawiają, że jest to sprawdzone rozwiązanie dla automatyki, maszyn i linii produkcyjnych.
