Męski prosty – żeński proste
M12 – M8, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

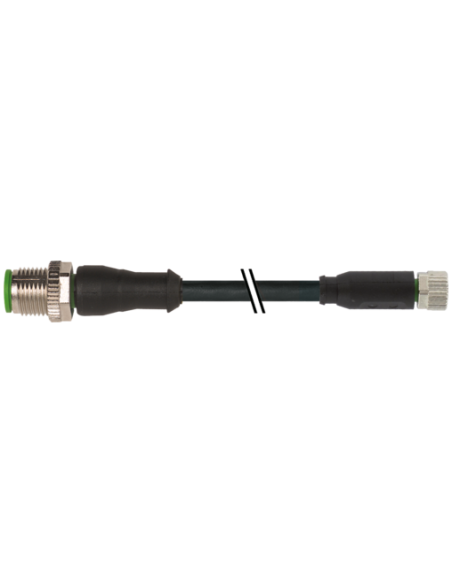

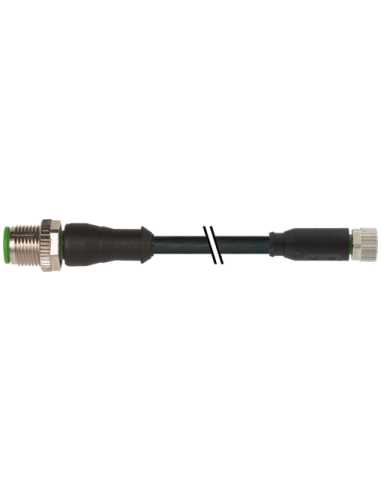

Konektor M12 męski prosty – M8 żeński prosty 3-pinowy 5m PUR | Przewód sygnałowy i zasilający
Konektor M12 męski prosty – M8 żeński prosty o długości 5 metrów to uniwersalne rozwiązanie do transmisji sygnałów oraz zasilania w aplikacjach przemysłowych. Produkt wyróżnia się wysokim stopniem ochrony IP65, IP66K oraz IP67, co gwarantuje niezawodne działanie w trudnych warunkach pracy, także w miejscach narażonych na wilgoć, kurz, oleje czy działanie czynników chemicznych.
Zastosowanie konektora M12/M8 w automatyce przemysłowej
Konektor M12 męski – M8 żeński jest szeroko wykorzystywany w automatyce, robotyce, systemach czujników oraz urządzeniach pomiarowych. Idealnie sprawdza się w instalacjach wymagających odporności na drgania, różnice temperatur oraz ekspozycję na agresywne media. Obustronne, proste złącza oraz gwintowane, metalowe blokady ułatwiają szybki i pewny montaż.
- Automatyka przemysłowa: szybkie i trwałe połączenia czujników, siłowników, układów sterowania PLC.
- Maszyny produkcyjne i linie montażowe: odporność na wstrząsy, częste ruchy kabli oraz kontakt z olejami i chłodziwami.
- Systemy transportowe i robotyka: niezawodna transmisja sygnałów sterujących.
- Przemysł spożywczy, chemiczny, motoryzacyjny: wytrzymałość na działanie agresywnych czynników.
Najważniejsze zalety przewodu M12-M8
- Odporność na warunki przemysłowe: wysoka jakość materiałów – płaszcz z PUR zapewnia odporność na uszkodzenia mechaniczne, promieniowanie UV, chemikalia oraz oleje.
- Pewne połączenie elektryczne: 3-pinowa konfiguracja umożliwia wykorzystanie do sygnałów analogowych, cyfrowych oraz zasilania.
- Trwałość i bezpieczeństwo: zgodność z normami EN IEC 60529 (IP65, IP66K, IP67), wytrzymałość przy intensywnym użytkowaniu oraz wielokrotnych cyklach zginania.
- Prosty montaż: szybki i intuicyjny sposób podłączenia dzięki gwintom M12 i M8.
- Bezhalogenowy i ekologiczny: kabel wolny od halogenów, kadmu, ołowiu, silikonu oraz FCKW.
Konstrukcja i budowa techniczna złącza M12 Lite i M8 Lite
Obudowy złączy wykonane są z tworzywa sztucznego z dodatkową metalizowaną blokadą oraz radełkowaną, plastikową nakrętką, co zapewnia łatwy montaż ręczny oraz wysoką odporność na warunki zewnętrzne. Wewnętrzne uszczelnienia FKM gwarantują utrzymanie szczelności nawet w agresywnych środowiskach przemysłowych.
Kolorystyka izolacji żył pozwala na jednoznaczną identyfikację podłączeń sygnałowych (brązowy, niebieski, czarny). Przewód wykonany w technice skrętki zapewnia niską rezystancję i niezawodność transmisji.
Typowe zastosowania i możliwości wykorzystania
- Podłączenie czujników i elementów wykonawczych: w automatyce i robotyce.
- Interfejsy sterownika PLC: oraz systemów rozproszonych.
- Transmisja sygnałów oraz zasilanie urządzeń: w środowisku wymagającym wysokiej niezawodności.
- Połączenia w szafach sterowniczych, liniach pakujących oraz obrabiarkach CNC.
Wysoka jakość wykonania, odporność na czynniki zewnętrzne oraz intuicyjny montaż czynią ten przewód M12 męski – M8 żeński niezawodnym wyborem dla wielu zastosowań w przemyśle oraz automatyce.
