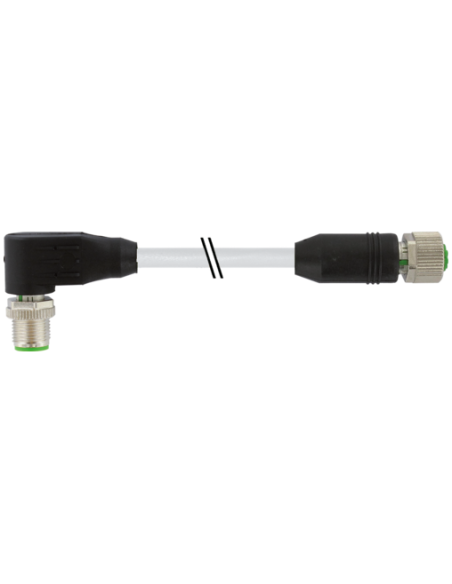

Męski 90° – żeński proste
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 349 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,45 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
M12 męski 90° / M12 żeński prosty ekranowany – Przewód połączeniowy 5-pinowy, 1 m
Przewód połączeniowy M12 męski kątowy 90° do M12 żeński prosty to profesjonalne rozwiązanie do niezawodnego i bezpiecznego łączenia urządzeń automatyki przemysłowej. Wysokiej jakości ekranowany kabel o długości 1 metra gwarantuje doskonałą ochronę przed zakłóceniami elektromagnetycznymi, co umożliwia jego bezproblemowe stosowanie również w trudnych warunkach przemysłowych.
Budowa i właściwości złącza M12 – kluczowe cechy
- Złącza M12 – męski (kątowy 90°) oraz żeński (prosty), standard M12 x 1, 5-pinów, kodowanie typu A.
- Wysoki stopień ochrony: IP66K oraz IP67 – możliwość pracy w środowiskach o dużej wilgotności, zapyleniu lub w miejscach narażonych na intensywne mycie pod ciśnieniem.
- Obudowa z trwałego tworzywa PUR o wysokiej odporności chemicznej, na oleje oraz uszkodzenia mechaniczne.
- Osłona ekranu kabla: oplot miedziany ocynowany (85% pokrycia), dodatkowa ochrona dzięki zastosowaniu bandowania (fleece, folia).
- Wzmocnione mocowanie – zabezpieczenie przeciwwstrząsowe oraz solidny gwint M12 x 1.
- Łatwa i pewna instalacja – montaż przez włożenie i przykręcenie, klucz SW13.
Zastosowanie przewodu M12 ekranowanego 90°/prosty
Kablowy przewód połączeniowy M12 polecany jest szczególnie do:
- Automatyki przemysłowej (czujniki, siłowniki, enkodery, systemy bezpieczeństwa)
- Systemów sterowania maszyn i linii produkcyjnych
- Połączeń aparatury pomiarowej i sterującej
- Przemysłu spożywczego, chemicznego, motoryzacyjnego, farmaceutycznego
- Instalacji wymagających odporności na zakłócenia EMC, oleje oraz typowe chemikalia
- Środowisk narażonych na drgania oraz dynamiczne ruchy kabli
Korzyści z zastosowania ekranowanego przewodu M12
- Kompleksowa ochrona sygnałów – ekranowanie zabezpiecza przed zakłóceniami elektromagnetycznymi i zapewnia stabilną transmisję sygnałów.
- Wytrzymałość mechaniczna – przewód odporny na ścieranie, gięcie i uszkodzenia w pracy ciągłej oraz w ruchu (np. aplikacje w prowadnikach C-track).
- Uniwersalność i elastyczność – możliwość zastosowania w różnych aplikacjach przemysłowych i rozbudowy instalacji.
- Bezpieczeństwo połączenia – wytrzymałe złącza z niklowaną powłoką zapewniają niezawodną trwałość i kontakt elektryczny.
Typowa kolorystyka przewodów i możliwości indywidualizacji
- Izolacja zewnętrzna: szary PUR – ułatwia identyfikację i organizację okablowania.
- Oznaczenie przewodów: brązowy, biały, czarny, niebieski, zielono-żółty.
- Konstrukcja żył: miedziana skrętka 0,34 mm² (elastyczna, klasa 6), 42 druciki o średnicy 0,1 mm.
- Możliwość zamówienia innych długości przewodu na życzenie.
Podsumowanie – ekranowany przewód M12 do wymagających środowisk przemysłowych
Przewód połączeniowy M12 męski 90° / M12 żeński prosty ekranowany o długości 1 metra to doskonały wybór do profesjonalnych aplikacji przemysłowych, w których liczy się niezawodność, odporność na zakłócenia oraz trwałość. Wysokie parametry techniczne, szczelność IP66K/IP67 oraz solidna konstrukcja pozwalają na bezproblemową eksploatację nawet w najtrudniejszych warunkach pracy. To uniwersalne rozwiązanie dla każdej nowoczesnej instalacji automatyki.
