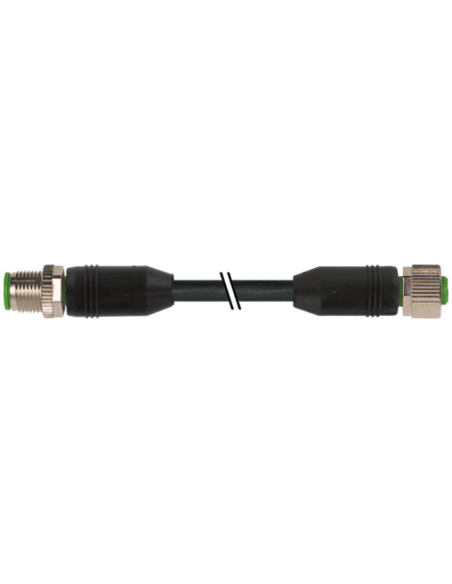

Męski prosty – żeński proste
M12 – M12, 5-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

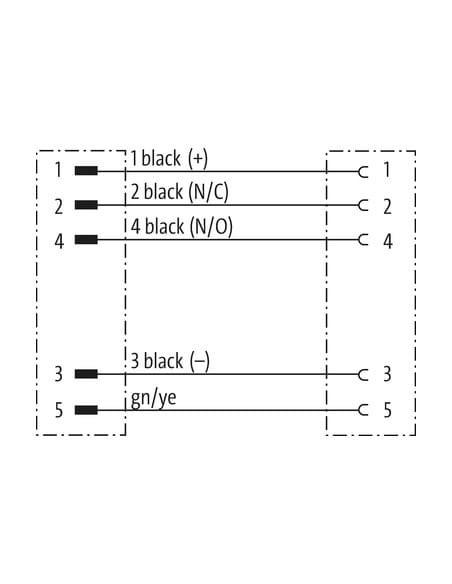

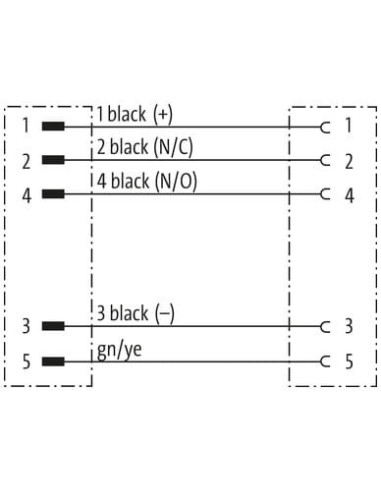

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski – M12 żeński, prosty 5-pinowy, kabel 2 m – profesjonalne połączenia przemysłowe
Konektor M12 męski, prosty / M12 żeński, prosty o długości kabla 2 metry (kod produktu: 7999-40041-6380200) to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, gdzie wymagane są niezawodne, trwałe i odporne na warunki środowiskowe połączenia elektryczne. Złącza M12 z 5 pinami cieszą się dużą popularnością m.in. w automatyce, robotyce, maszynach przemysłowych oraz instalacjach związanych z przesyłem sygnałów i zasilania.
Kluczowe zalety konektora M12 – bezpieczeństwo i niezawodność połączeń
- Stopień ochrony IP67 zapewnia pełną odporność na pył oraz możliwość krótkotrwałego zanurzenia w wodzie – idealne do pracy w trudnych warunkach przemysłowych, na zewnątrz oraz w miejscach narażonych na wilgoć.
- Odporność chemiczna i na oleje dzięki zastosowaniu wytrzymałego tworzywa sztucznego PUR oraz cynkowanego odlewu ciśnieniowego – odporność na chemikalia, oleje oraz uszkodzenia mechaniczne.
- Zabezpieczenie przeciwwstrząsowe oraz wzmocniona konstrukcja – gwarancja trwałości połączenia nawet w aplikacjach o podwyższonej wibracji lub podczas ruchu.
- Uniwersalność zastosowania – zgodność z normą DIN EN 61076-2-101 (M12), standardowe kodowanie A oraz możliwość stosowania w szerokim zakresie temperatur roboczych: od -25 °C do 85 °C.
Zastosowanie kabla M12 M/M i żeńskiego M12 – typowe branże i możliwości
Konektory M12 5-pinowe są powszechnie stosowane w branżach takich jak:
- Automatyka przemysłowa – do podłączania czujników, siłowników, wyłączników, urządzeń pomiarowych oraz paneli operatorskich.
- Przemysł spożywczy – wymagające środowiska, gdzie istotna jest odporność na wilgoć i środki czyszczące.
- Sektor motoryzacyjny i maszynowy – instalacje w robotach przemysłowych, liniach produkcyjnych oraz maszynach specjalnych.
- Transport – systemy monitoringu, oznakowania, urządzenia sterujące ruchem i sygnalizatory.
- Energetyka – systemy sterowania, monitorowania oraz komunikacji sygnałowej.
Kabel M12 o długości 2 metrów umożliwia elastyczny montaż nawet w trudno dostępnych miejscach. Połączenie męskiego i żeńskiego konektora M12 pozwala na szybkie przedłużanie, rozbudowywanie i serwisowanie instalacji bez konieczności lutowania lub używania specjalnych narzędzi.
Budowa i materiały – trwałość na lata
- Obudowa z PUR gwarantuje wysoką elastyczność oraz odporność na uszkodzenia mechaniczne.
- Kodowanie A zapewnia bezbłędne połączenie oraz kompatybilność z większością standardowych złącz M12 dostępnych na rynku.
- Pozłacane styki zapewniają niski opór kontaktowy oraz długą żywotność.
- 5 przewodów o przekroju 0,75 mm², oznaczenie przewodów ułatwiające instalację, odporność na promieniowanie UV, benzynę, oleje oraz płomień zgodnie z UL 1581 i IEC 60332-2-2.
Typowe cechy techniczne konektora M12 męski/żeński 7999-40041-6380200
- Liczba biegunów: 5
- Gwint: M12 x 1
- Kodowanie: A
- Maksymalne napięcie robocze: 125 V AC/DC
- Prąd maksymalny na styk: 4 A
- Długość kabla: 2 m
- Materiał płaszcza: PUR
- Zakres temperatury pracy: -25 °C do +85 °C (kabel: -40 °C do +90 °C w trybie ciągłym)
- Stopień ochrony: IP67
Podsumowanie – niezawodność i profesjonalizm w aplikacjach przemysłowych
Kabel z konektorami M12 męski/żeński 5-pinowy to gwarancja szybkiego i niezawodnego montażu urządzeń przemysłowych w wymagających warunkach pracy. Dzięki zgodności z najważniejszymi europejskimi i międzynarodowymi normami, wysokiej odporności chemicznej oraz doskonałym parametrom wytrzymałościowym może być wykorzystywany zarówno w nowych instalacjach, jak i podczas modernizacji starszych systemów automatyki.
