Złącza wtykowe dla przemysłu spożywczego
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

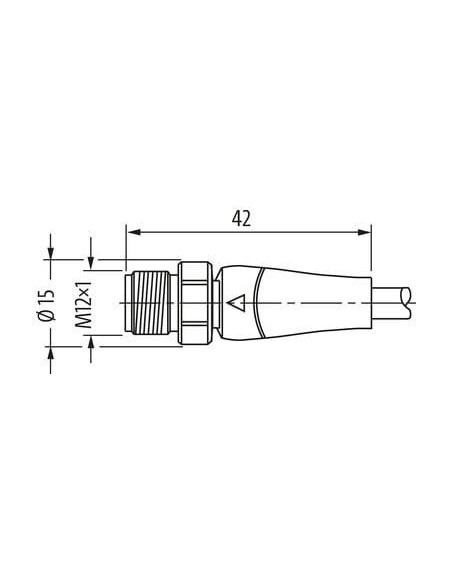

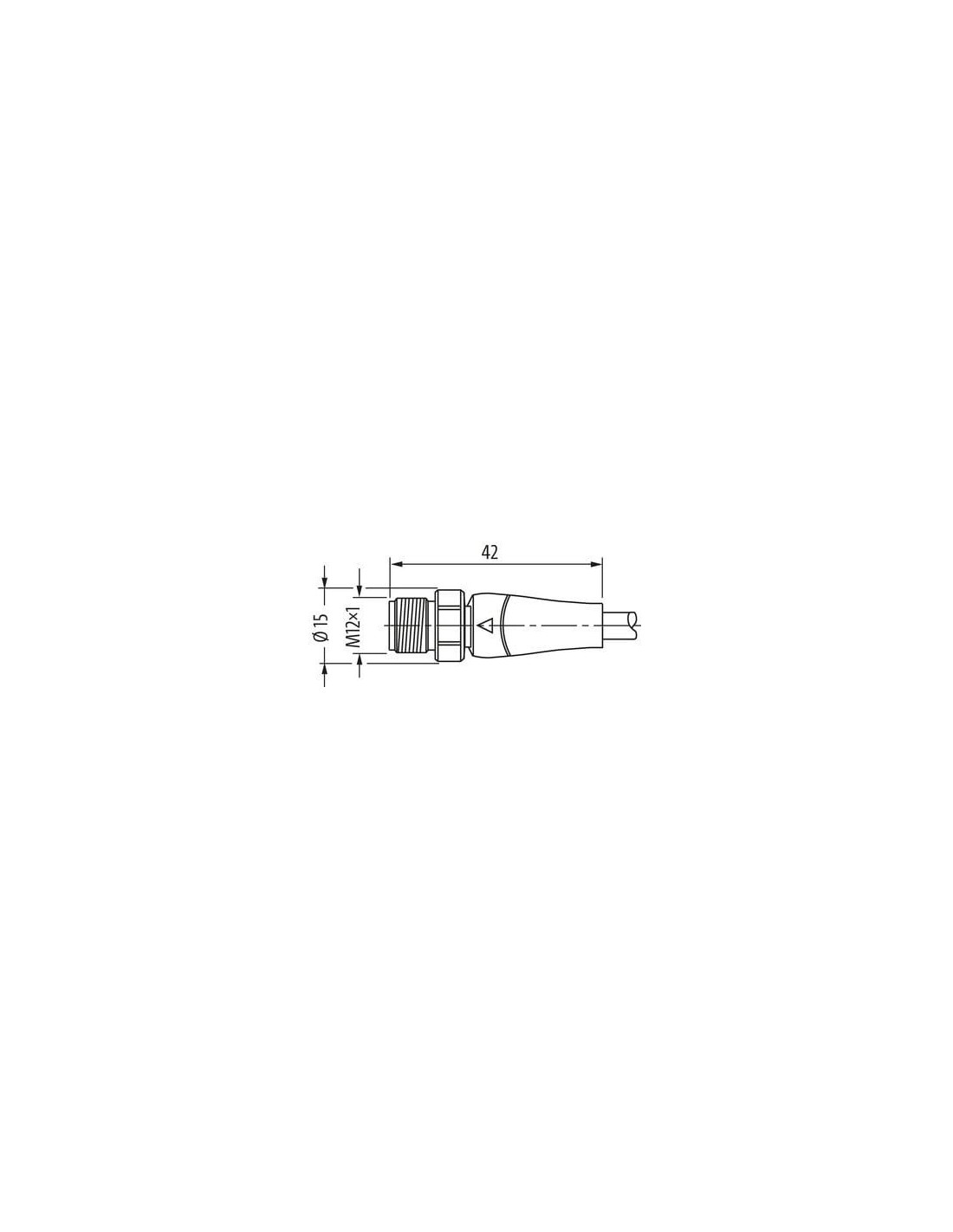

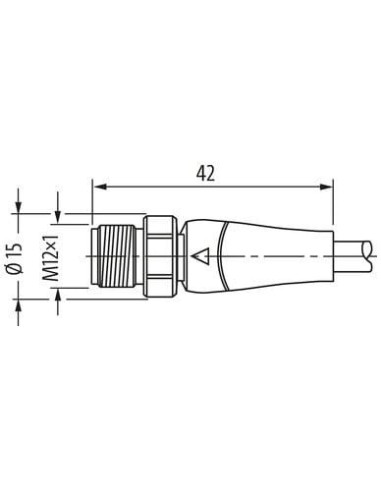

Męski prosty

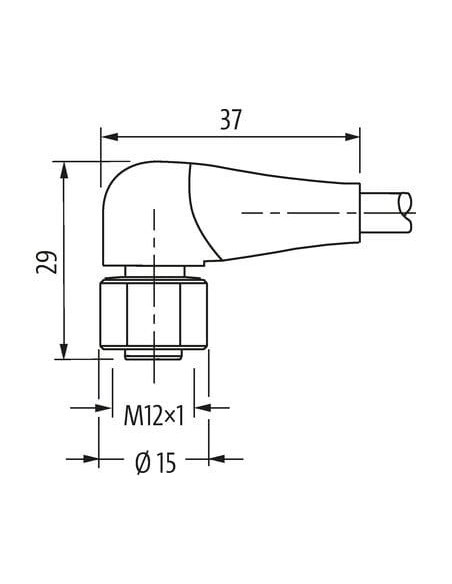

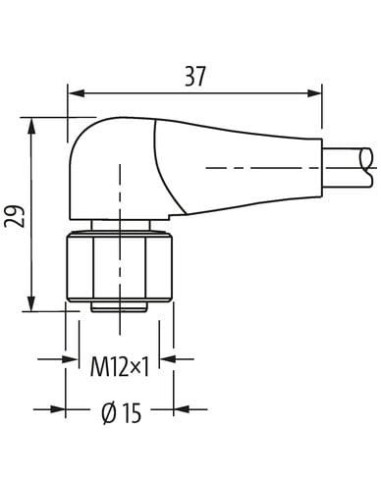

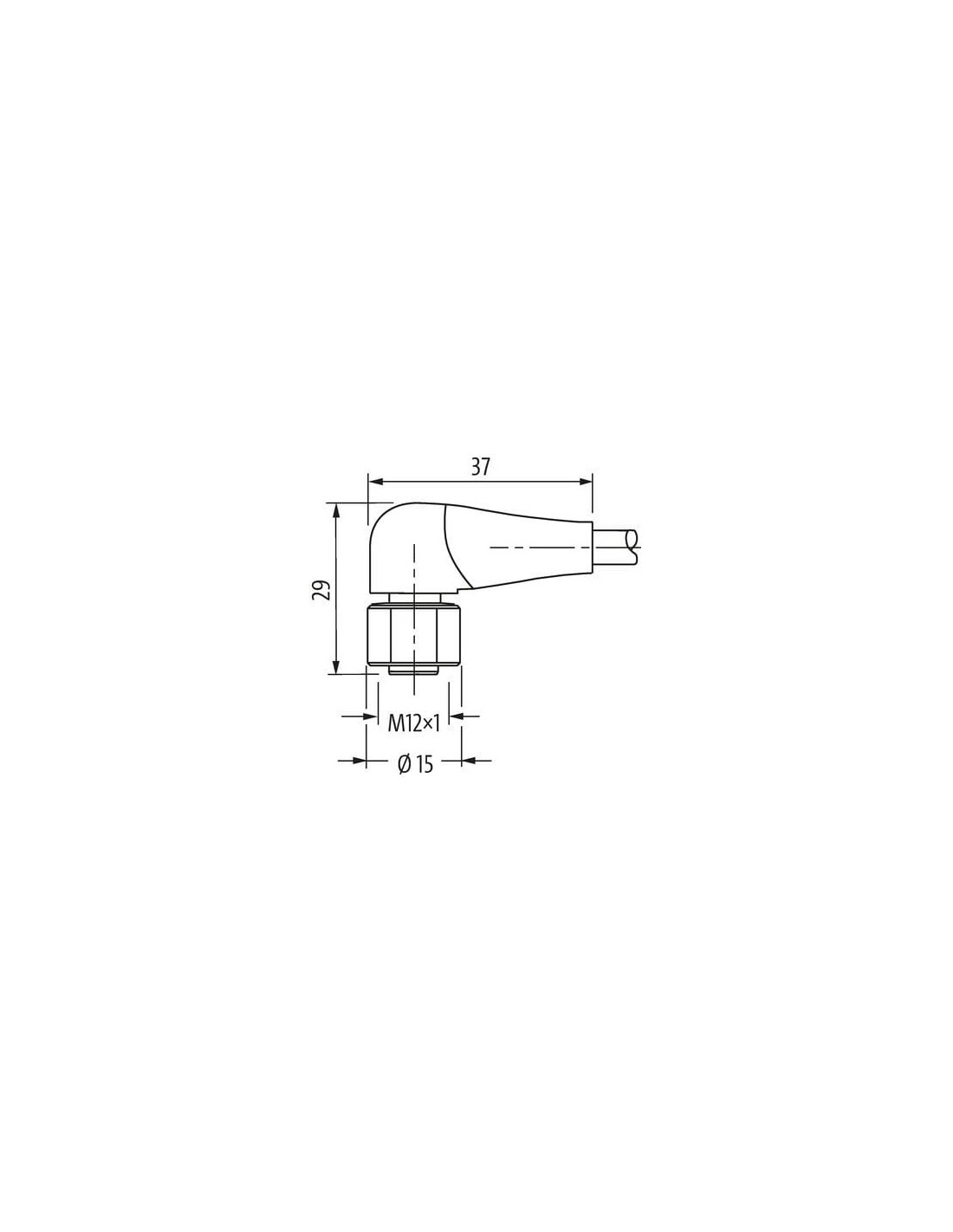

Żeński kątowe z diodą LED
M12 F&B Pro
4-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 321 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

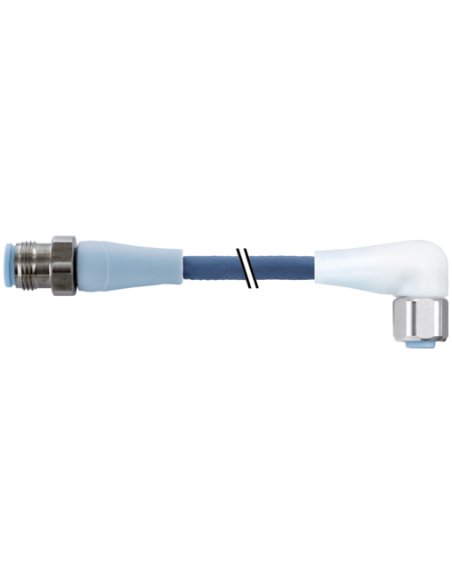

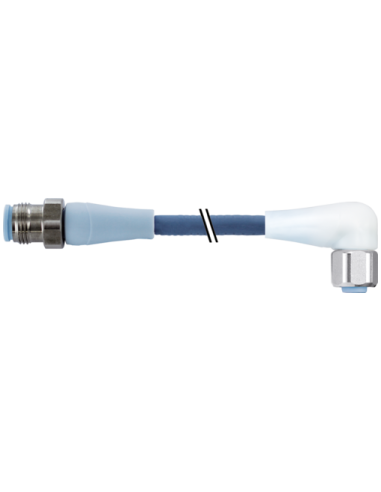

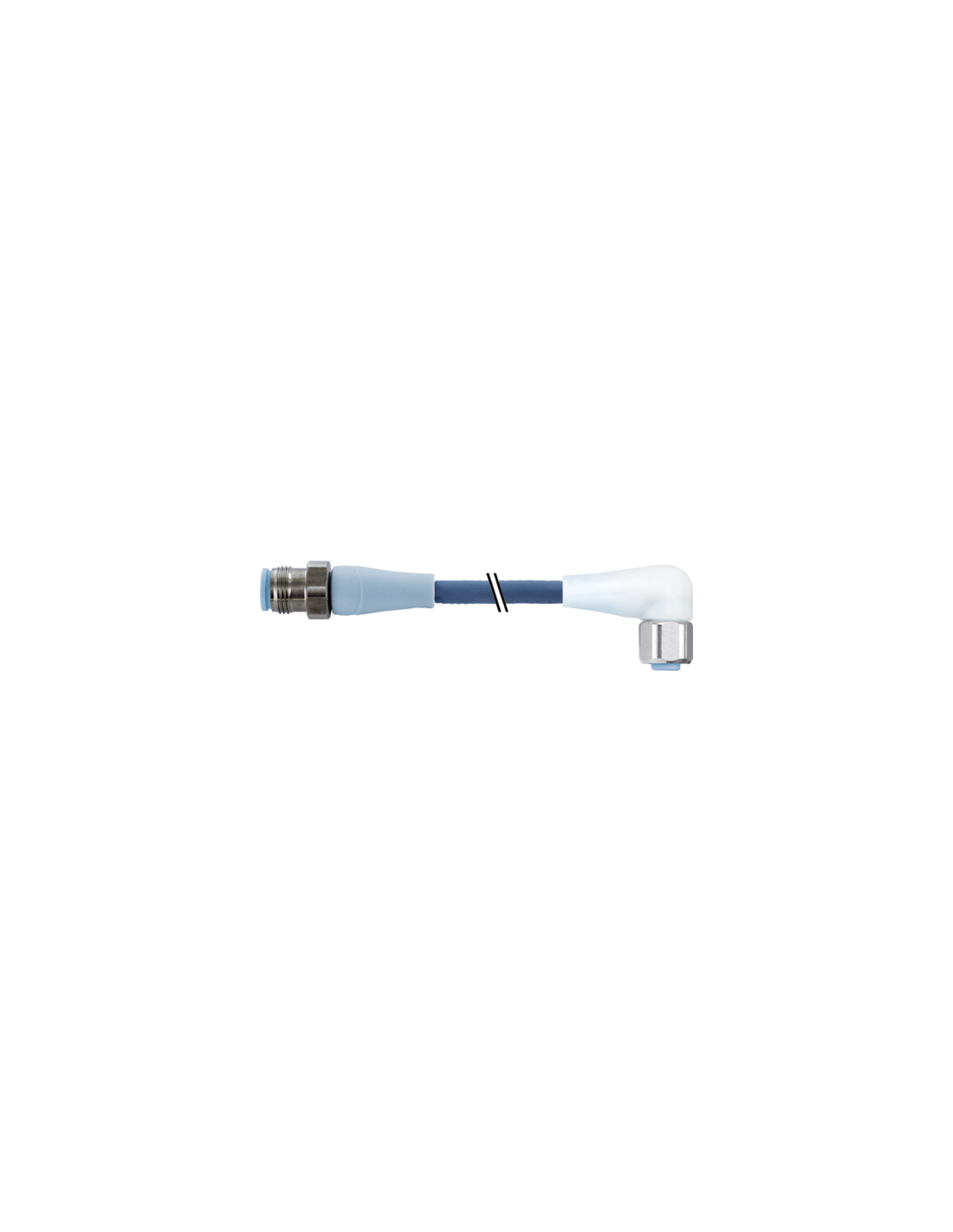

Przemysłowe złącze M12 męskie 0° / M12 żeńskie 90° LED F+B PRO – 7024-40341-3210100
Złącze przemysłowe M12 – model męski prosty 0° oraz żeński kątowy 90° z diodą LED, przeznaczone do zastosowań w środowisku przemysłu spożywczego oraz wszędzie tam, gdzie wymagana jest niezawodność, bezpieczeństwo i odporność na trudne warunki atmosferyczne. Rozwiązanie spełniające wymagania higieniczne FDA oraz normę DIN EN 61076-2-101.
Najważniejsze cechy złącza M12 F+B PRO
- Wtyk męski prosty oraz gniazdo żeńskie kątowe 90° – uniwersalne połączenie do różnorodnych aplikacji.
- Sygnalizacja LED (biały, zielony, żółty): łatwa diagnostyka i monitoring połączenia.
- Stal szlachetna 1.4404 (V4A) – wysoka odporność na korozję, kwasy i środki czyszczące, idealna do branży spożywczej.
- 4 piny – standardowa kompatybilność z systemami automatyki i czujnikami.
- Stopień ochrony IP65, IP68, IP69K – gwarancja hermetyczności oraz najwyższej ochrony przed wodą, pyłem i myciem wysokociśnieniowym.
- Przewód TPE-S – trwałość oraz wysoka elastyczność przewodu, odporność na oleje, chemikalia oraz niskie temperatury.
- Długość przewodu: 1 m (inne długości dostępne na życzenie).
- Szybki i pewny montaż – obustronny gwint M12 x 1, moment dokręcania 0,6 Nm.
- Brak koszulek kablowych – uproszczona higiena i czyszczenie.
Typowe zastosowania złącza M12 w automatyce, czujnikach i przemyśle spożywczym
Złącze M12 LED F+B PRO znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach produkcyjnych oraz liniach przetwórczych. Dzięki zastosowaniu materiałów dopuszczonych do kontaktu z żywnością oraz wysokiej klasie szczelności, jest rekomendowane do instalacji w przemyśle spożywczym, farmaceutycznym, chemicznym, a także wszędzie tam, gdzie urządzenia są narażone na trudne warunki środowiskowe – kontakt z wodą, parą, środkami dezynfekującymi, olejami czy czynnikami agresywnymi.
- Pomiary i transmisja sygnałów w systemach automatyki.
- Połączenia czujników, enkoderów oraz elementów wykonawczych.
- Instalacje wymagające wysokiego poziomu higieny.
- Strefy mokre i środowiska narażone na częste mycie i czyszczenie.
- Obiekty przetwórcze oraz linie rozlewnicze żywności i napojów.
- Systemy transportu i pakowania produktów spożywczych.
Odporność mechaniczna i elastyczność przewodu TPE-S
Przewód o średnicy 4,7 mm z izolacją TPE-S zapewnia dużą wytrzymałość na ścieranie oraz uszkodzenia mechaniczne. Brak halogenów, silikonu, kadmu i ołowiu sprawia, że przewód spełnia wysokie wymagania bezpieczeństwa. Konstrukcja przewodu umożliwia intensywną pracę w ruchu (do 4 mln cykli gięcia i 2 mln cykli skręcania), sprawdzając się zarówno w aplikacjach stacjonarnych, jak i dynamicznych.
Bezpieczeństwo i łatwość instalacji
- Zabezpieczenie przeciwwstrząsowe – połączenie nie ulega poluzowaniu nawet w warunkach ciągłych drgań.
- Podświetlenie LED – szybka kontrola stanu połączenia oraz diagnostyka ewentualnych problemów eksploatacyjnych.
- Kolor uchwytu stykowego: ice blue – ułatwia identyfikację w warunkach przemysłowych.
- Łatwy montaż – włożone, przykręcone, zgodne z normami międzynarodowymi.
Specjalistyczne właściwości i certyfikacje
Złącze spełnia wymagania norm EN IEC 60529 (IP65, IP68, IP69K) oraz posiada certyfikację FDA dla bezpiecznego kontaktu z żywnością. Pozłacane styki zapewniają stabilność połączeń elektrycznych i minimalizują ryzyko korozji.
Zalety zastosowania złącza M12 F+B PRO LED
- Gwarantowana szczelność i bezpieczeństwo operacyjne.
- Odporność na agresywne media i środki myjące.
- Łatwa identyfikacja połączenia dzięki LED.
- Wielokrotne możliwości zastosowania w automatyce oraz przemyśle spożywczym.
- Możliwość uzyskania innych długości przewodu na zamówienie.
Złącze M12 męski 0° / M12 żeński 90° LED F+B PRO 7024-40341-3210100 to profesjonalny wybór dla wymagających aplikacji, gdzie bezpieczeństwo, higiena i niezawodność mają kluczowe znaczenie.
