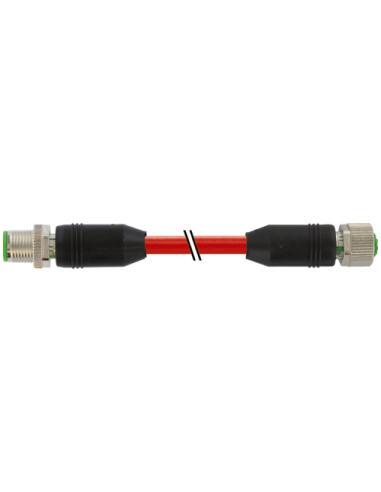

Męski prosty – żeński proste
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 718 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czerwony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze przewodowe M12 męskie 0° / M12 żeński 0°, 8-pin, 1m – przewód do zastosowań przemysłowych
Złącze M12 prosty męski do prostego żeńskiego o długości 1 metra to niezawodne i uniwersalne rozwiązanie do przesyłu sygnałów oraz zasilania w szeroko pojętej automatyce przemysłowej oraz instalacjach maszyn. Wykonane w standardzie M12, 8 pinów (styków), umożliwia bezpieczne i trwałe połączenie komponentów systemu sterowania.
Przemysłowy przewód sygnałowy M12 – trwałość i niezawodność
Produkt charakteryzuje się obudową z wysokiej jakości tworzywa sztucznego, zapewniającą bardzo dobrą odporność chemiczną oraz na oleje. Przewód posiada powłokę z PUR, co zwiększa odporność na uszkodzenia mechaniczne, ścieranie oraz działanie czynników zewnętrznych. Wewnętrzna izolacja wykonana z PP jest bezhalogenowa, wolna od kadmu i ołowiu, co gwarantuje bezpieczeństwo dla środowiska pracy.
- 8-żylowy przewód sygnałowy o przekroju 0,25 mm², idealny do automatyki przemysłowej
- Złącza typu M12 pozwalają na szybkie, pewne i szczelne połączenie – standard IP
- Wytrzymałość na zginanie i ruch: przewód sprawdzi się zarówno w aplikacjach statycznych, jak i dynamicznych (do 10 mln cykli zginania)
- Długość przewodu: 1 metr – idealny do podłączenia czujników, modułów I/O, siłowników oraz pozostałych komponentów
- Pozłacane styki zapewniają niezawodność przesyłu sygnału, nawet w warunkach intensywnego użytkowania
Zastosowanie złącza M12 - automatyka, maszyny, robotyka
Uniwersalne złącze M12 8-pinowe z przewodem 1m wykorzystywane jest w systemach automatyki przemysłowej do podłączenia czujników, siłowników, urządzeń IO-Link, rozdzielaczy oraz modułów wejść/wyjść. Doskonale nadaje się do instalacji w maszynach, liniach produkcyjnych, robotyce i systemach pomiarowych, gdzie wymagana jest niezawodność, łatwość montażu oraz odporność na trudne warunki otoczenia.
- Podłączenie czujników w przemysłowych aplikacjach pomiarowych
- Szybki montaż i wymiana urządzeń na liniach produkcyjnych
- Zastosowanie w zautomatyzowanych magazynach i systemach transportowych
- Doskonały wybór do budowy szaf sterowniczych oraz modułów I/O
Parametry konstrukcyjne przewodu M12 – ważne cechy
- Maksymalne napięcie robocze: 30V (złącza) / 300V (przewód)
- Maksymalny prąd roboczy: 2A na styk (złącza), 3A (przewód)
- Zakres temperatur pracy (przewód): od -40°C do +90°C (w zależności od warunków i rodzaju aplikacji)
- Kolor izolacji zewnętrznej: czerwony
- Wytrzymałość mechaniczna: odporność na gięcie, zginanie, skręcanie oraz ścieranie
Schemat podłączenia złącza M12 – kodowanie pinów
Dzięki czytelnej numeracji pinów oraz kolorowi izolacji przewodów (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony) możliwa jest poprawna identyfikacja i podłączenie sygnałów zgodnie ze standardową mapą połączeń M12.
Montaż i uwagi instalacyjne
Podczas montażu należy chronić złącza przed nadmiernymi obciążeniami mechanicznymi, stosując odpowiednie zabezpieczenia (np. opaski kablowe). Ważne jest również zachowanie odpowiednich promieni gięcia przewodu, co zapewnia wodoszczelność IP oraz długotrwałość złącza.
