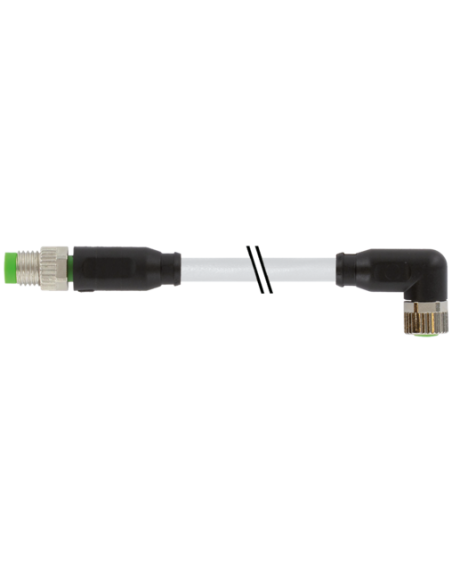

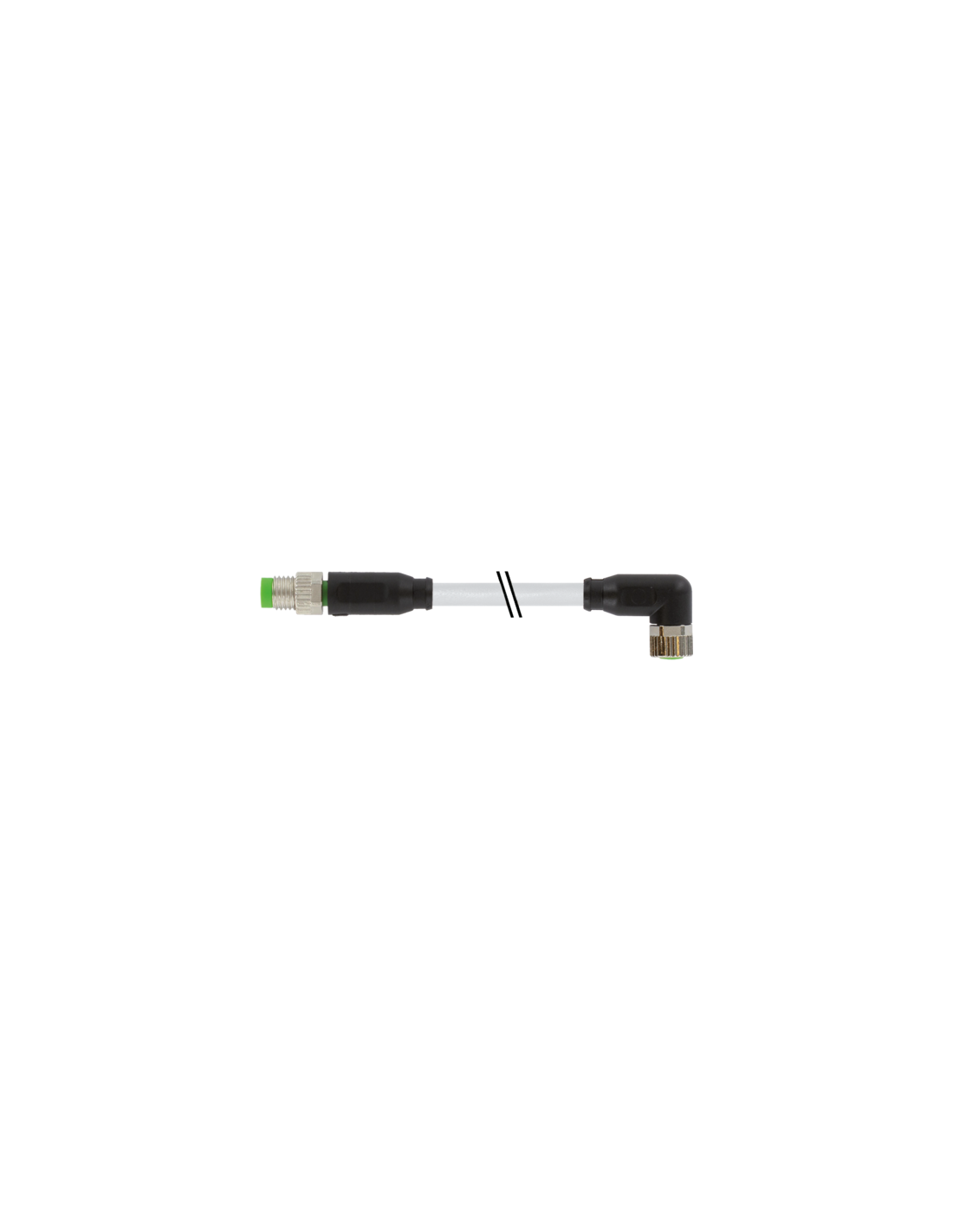

Męski prosty – żeński 90°
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor M8 męski prosty – M8 żeński kątowy to niezawodny przewód połączeniowy, przeznaczony do szerokiej gamy zastosowań przemysłowych. Produkt wyposażony jest w gniazdo i wtyk o standardzie M8 z trzema pozłacanymi stykami, co gwarantuje pewne i bezpieczne połączenie sygnałowe oraz zasilające w systemach automatyki przemysłowej, robotyce, maszynach produkcyjnych czy czujnikach.
Konektory M8 to popularne rozwiązanie w aplikacjach automatyki oraz instalacjach przemysłowych. Produkt doskonale sprawdza się również w systemach monitorowania maszyn, czujników oraz w rozproszonych systemach sterowania, które wymagają niezawodności i wysokiego stopnia ochrony przed czynnikami zewnętrznymi.
Wtyk oraz gniazdo M8 wykonane są z materiałów o doskonałej odporności chemicznej i odporności na oleje, co czyni je idealnym rozwiązaniem nawet w wymagających warunkach przemysłowych. Obudowa z PUR oraz powłoka blokady z metalu zapewniają trwałość i wytrzymałość mechaniczną.
Wytrzymałość na szczelność i zapylenie potwierdzają wysokie klasy ochrony: IP65, IP66K, IP67 oraz IP68. Ochrona ta gwarantuje pewne działanie także w środowiskach o podwyższonym stopniu zanieczyszczenia, jak również w warunkach ekspozycji na wodę i pył.
Przewód PVC o długości 0,3 m zapewnia wysoką elastyczność oraz odporność na promieniowanie UV i czynniki atmosferyczne. Trójżyłowy kabel w kolorze szarym, ze skrętką miedzianą klasy 5, gwarantuje doskonałe właściwości przewodzenia oraz bezpieczeństwo transmisji sygnału i zasilania.
Konektor spełnia wymagania normy DIN EN 61076-2-114, co pozwala na uniwersalne wykorzystanie w wielu systemach automatyki oraz gwarantuje kompatybilność z szeroką gamą urządzeń z branży przemysłowej.
Konektor M8 męski prosty – M8 żeński kątowy 3-pinowy z kablem o długości 0,3 m to niezawodne rozwiązanie do wymagających aplikacji przemysłowych, które zapewnia łatwy i bezpieczny montaż oraz wysoki poziom odporności na trudne warunki środowiskowe.
