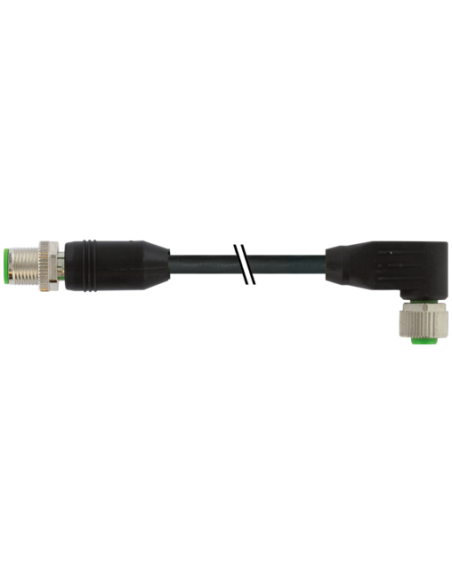

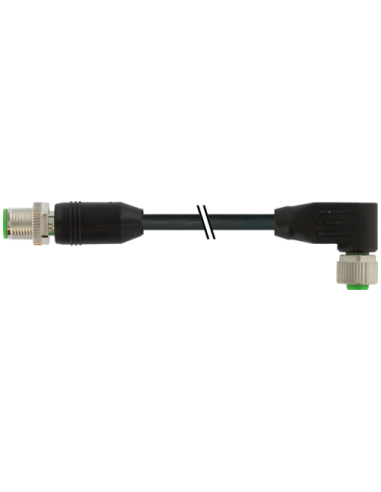

Męski prosty – żeński 90°
M12 – M12, 4-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M12 męski 0° / M12 żeński 90° ekranowane 4-pinowe – profesjonalne połączenia przemysłowe
M12 męski 0° / M12 żeński 90° ekranowany (kod produktu: 7000-40511-6410050) to wysokiej jakości kabel sygnałowy i zasilający, wykorzystywany w automatyce przemysłowej oraz aplikacjach wymagających trwałych, niezawodnych i szczelnych połączeń elektrycznych. Wersja ekranowana zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi, co gwarantuje stabilność przesyłanego sygnału nawet w silnie zakłóconym środowisku przemysłowym.
Konstrukcja złącza M12 – uniwersalność i niezawodność
Kabel posiada męskie złącze M12 proste oraz żeńskie złącze M12 pod kątem 90°, co umożliwia wygodne podłączenie urządzeń nawet w miejscach o ograniczonej przestrzeni. Złącza mają 4 piny, są kodowane (A-kodowanie) i kompatybilne ze standardem DIN EN 61076-2-101. Elementy metalowe są pokryte niklowaną powłoką, co zapewnia odporność na korozję oraz długotrwałą eksploatację.
Odporność na czynniki chemiczne i mechaniczne – bezpieczeństwo pracy
Materiał płaszcza kabla to chemicznie odporny PUR, który doskonale sprawdza się w warunkach przemysłowych, chroniąc przewody przed olejami, chłodziwami, promieniowaniem UV oraz różnymi substancjami chemicznymi. Kabel jest przystosowany do pracy w zakresie temperatur od -40°C do +90°C (zależnie od trybu pracy), zachowując elastyczność i trwałość nawet w wymagających aplikacjach.
Typowe zastosowania kabla M12 w przemyśle
- Systemy automatyki i sterowania – do połączeń czujników, aktuatorów oraz elementów wykonawczych w liniach produkcyjnych.
- Maszyny CNC – bezpieczne prowadzenie sygnałów oraz zasilania w ruchomych elementach maszyn.
- Transport i logistyka – niezawodne połączenia w aplikacjach wymagających odporności na drgania i uderzenia.
- Robotyka przemysłowa – odporność na ciągłe zginanie, skręcanie oraz ruchy robota.
- Przemysł spożywczy i farmaceutyczny – możliwość stosowania w środowisku, gdzie wymagana jest wysoka odporność na środki czyszczące i dezynfekujące.
Zalety zastosowania złącza ekranowanego M12
- Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC), sprawdzająca się w silnie zautomatyzowanym środowisku.
- Pełna szczelność połączeń (stopień ochrony IP66K, IP67) – niezawodna praca nawet w warunkach dużej wilgotności i zapylenia.
- Szybki i pewny montaż dzięki śrubowym złączom M12 x 1 z opaską kodującą.
- Odpowiednie zabezpieczenie przed drganiami i wstrząsami dzięki wzmocnionej konstrukcji oraz zaleceniom montażowym.
- Możliwość indywidualizacji długości kabla oraz dostosowania do specyficznych wymagań aplikacji.
Wymiary oraz budowa techniczna złącza M12
Proste złącze męskie ma średnicę 15,5 mm oraz długość 47,5 mm (SW13), natomiast złącze żeńskie kątowe wymiaruje się: 39 mm x 32 mm. Zintegrowane śruby montażowe umożliwiają łatwy i szybki montaż oraz demontaż w urządzeniach i rozdzielniach.
Podstawowe cechy techniczne kabla M12 4-pin
- Liczba żył: 4 (brązowy, biały, niebieski, czarny)
- Przekrój żyły: 0,34 mm²
- Ekran: oplot miedziany ocynkowany (pokrycie około 80%)
- Powłoka zewnętrzna: PUR
- Stopień ochrony: IP66K / IP67 (przy poprawnym montażu)
- Długość kabla: 0,5 metra (inne długości dostępne na życzenie)
Zastosowanie i dostosowanie do różnych warunków
Kabel ekranowany M12 męski 0° / M12 żeński 90° to wszechstronne rozwiązanie dla wszelkich instalacji przemysłowych wymagających niezawodnych i trwałych połączeń, odpornych na zakłócenia, czynniki środowiskowe oraz intensywną eksploatację. Idealny do nowoczesnych linii produkcyjnych, maszyn i urządzeń przemysłowych każdego typu.
