Męski prosty – żeński proste
M12 – M12, 8-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 294 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski – M12 żeński, ekranowany, 8-pinowy – opis i zastosowanie
Konektor M12 męski – M12 żeński, prosty, ekranowany, 8-pinowy o długości przewodu 2,5 m (kod produktu: 7000-48041-2940250) to zaawansowany przewód połączeniowy wykorzystywany w automatyce przemysłowej, instalacjach maszynowych oraz w systemach transmisji danych. Złącze jest wyposażone w ekran w postaci oplotu miedzianego, który zapewnia wysoką ochronę przed zakłóceniami elektromagnetycznymi oraz solidną izolację przewodów, co czyni je doskonałym wyborem dla wymagających środowisk przemysłowych.
Budowa i kluczowe cechy techniczne
- Złącza typu M12 – wtyk męski i gniazdo żeńskie, 8-pinowe, proste, z gwintem M12 x 1 z kodowaniem A.
- Ekranowany przewód – ochrona przed interferencjami, mosiężny oplot pokryty warstwą cynku oraz warstwa foliowa.
- Wytrzymała konstrukcja – korpus wykonany z tworzywa odpornego chemicznie i na oleje, metalowe elementy niklowane.
- Stopień ochrony IP65, IP66K, IP67, IP68 – wysoka odporność na kurz, wodę, czyszczenie wysokociśnieniowe oraz trudne warunki pracy.
- Temperatura pracy – od -25°C do 85°C dla złącza, od -40°C do 90°C dla kabla (praca stała).
Zastosowanie konektora M12 ekranowanego
Produkt znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – niezawodne połączenia czujników, siłowników, enkoderów oraz systemów bezpieczeństwa.
- Robotyce i liniach produkcyjnych – minimalizacja zakłóceń oraz zapewnienie stabilnej transmisji sygnałów w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
- Przemyśle spożywczym, farmaceutycznym, maszynowym – odporność na agresywne środki chemiczne pochodzące z otoczenia produkcyjnego.
- Systemach pomiarowych i sterujących – przesył danych analogowych i cyfrowych nawet w trudnych warunkach środowiskowych.
Korzyści stosowania konektora M12 – M12, 8-pinowego
Konektor M12 – M12, ekranowany, 8-pinowy gwarantuje wysoką niezawodność połączeń, odporność na wibracje i uszkodzenia mechaniczne dzięki zabezpieczeniu przeciwwstrząsowemu oraz solidnym materiałom konstrukcyjnym. Możliwość pracy w zakresie napięć roboczych do 30 V (2 A na styk) spełnia normy DIN EN 61076-2-101 oraz posiada międzynarodowe certyfikaty (cURus).
Dodatkowo przewód jest łatwy w instalacji – umożliwia zarówno montaż stały, jak i ruchomy dzięki wysokiej elastyczności PUR, licznym cyklom gięcia oraz odporności na ścieranie i substancje ropopochodne.

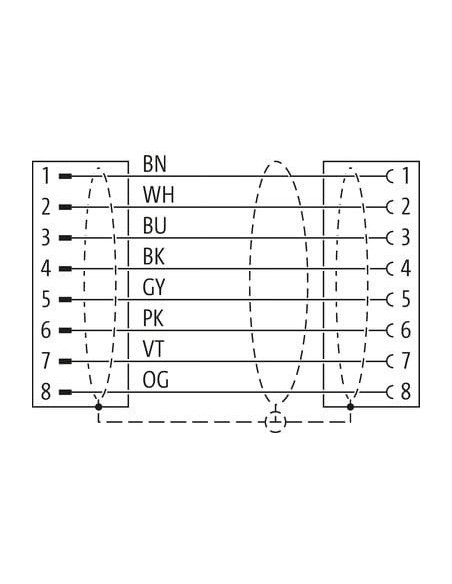

Typowa kolorystyka i podłączenie przewodów
- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY), różowy (PK), fioletowy (VT), pomarańczowy (OG).
- Prawidłowe połączenie sygnałów zapewnione przez prostą numerację pinów zgodną ze standardem M12.
Możliwości customizacji i dopasowania do aplikacji
Złącze dostępne jest w różnych długościach kabli na zamówienie, co pozwala na dostosowanie produktu do indywidualnych potrzeb realizowanych projektów automatyzacji. W przypadku wymagających aplikacji istnieje możliwość konsultacji dotyczących odporności materiałów w związku z czynnikami środowiskowymi.
Konektor M12 męski – M12 żeński, ekranowany, 8-pinowy to pewność stabilnego i bezpiecznego połączenia w automatyce przemysłowej, maszynowej oraz w systemach transmisji danych – wszędzie tam, gdzie kluczowa jest niezawodność oraz ochrona przed zakłóceniami.
