Męski prosty – żeński proste
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 114 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

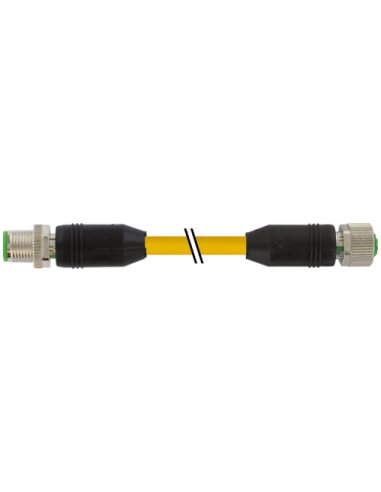

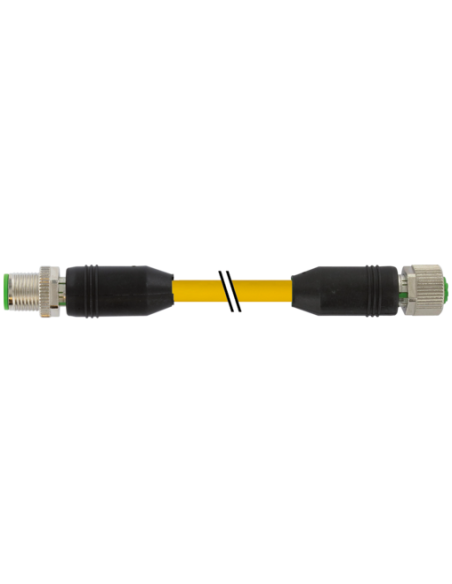

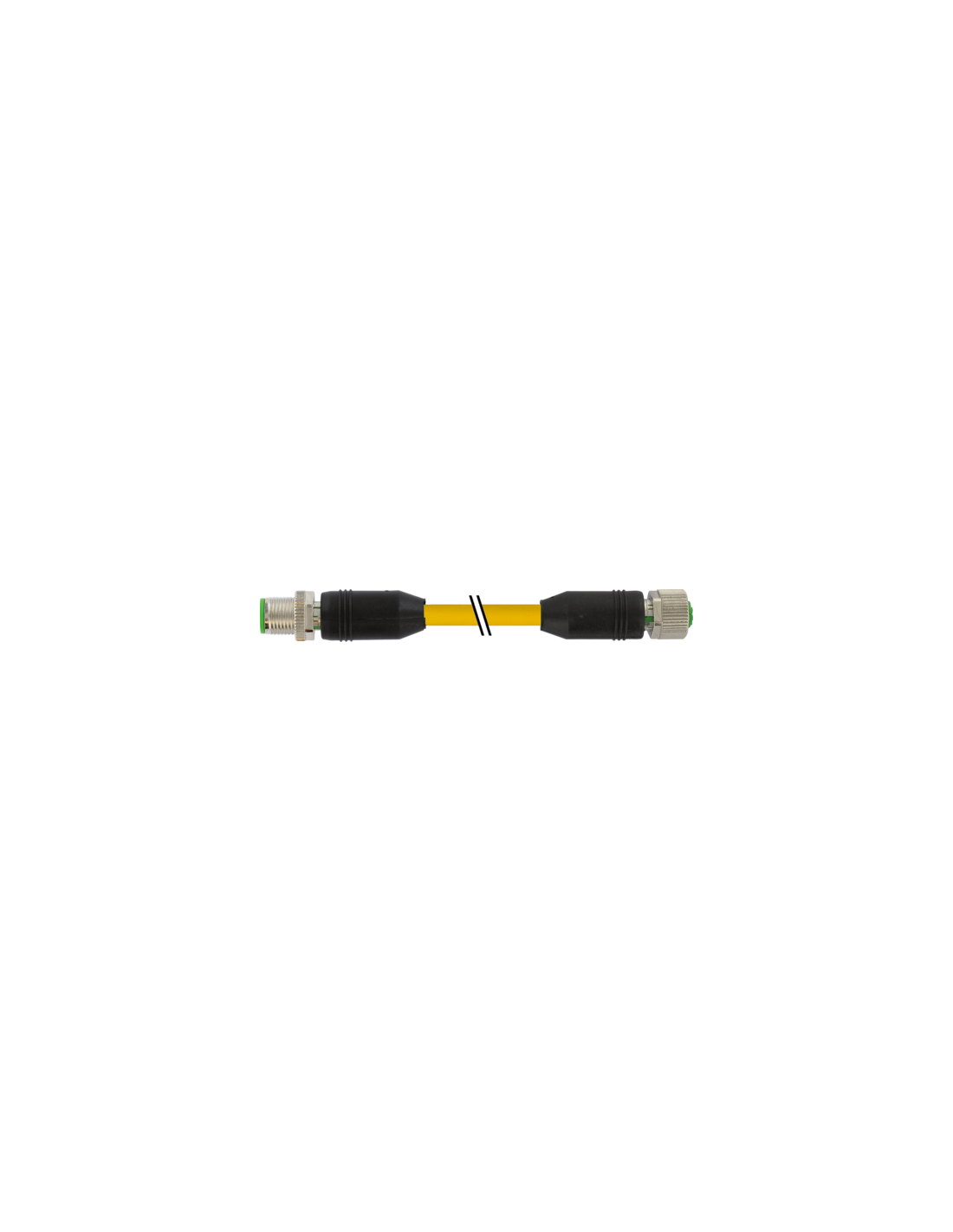

Złącze M12 męskie 0° / M12 żeńskie 0° – przewód sygnałowy 8-pinowy o długości 7,5 m
Złącze M12 męskie 0° / M12 żeńskie 0° to wysokiej jakości przemysłowy przewód połączeniowy, wyposażony w złącza M12 o ośmiu pinach. Produkt cechuje się wysoką wytrzymałością oraz niezawodnością pracy, nawet w trudnych warunkach przemysłowych, gdzie kluczowe są odporność na czynniki zewnętrzne oraz stabilność połączeń elektrycznych.
Długość kabla 7,5 m umożliwia swobodne rozprowadzenie instalacji w szafach sterowniczych, liniach produkcyjnych oraz maszynach przemysłowych. Przewód ten znajduje zastosowanie w automatyce przemysłowej, robotyce, systemach pomiarowych oraz wszędzie tam, gdzie wymagana jest szybka i pewna transmisja sygnałów.
Najważniejsze cechy i zalety złącza M12 8-pinowego
- Złącza M12 proste – męskie i żeńskie o kącie 0°, co pozwala na bezproblemową integrację w standardowych portach przemysłowych.
- 8-pinowa konstrukcja – umożliwia przesyłanie wielu sygnałów lub zasilania za pomocą jednego przewodu.
- Odpowiedni do pracy w trudnych warunkach – obudowa wykonana z tworzywa sztucznego odpornego na oleje i chemikalia.
- Kabel w osłonie PUR – gwarantuje wysoką odporność na ścieranie, zginanie oraz wiele cykli pracy ruchomej.
- Szeroki zakres temperatur pracy: od -40°C do +90°C.
- Wysoka odporność na płomienie – zgodność z normami UL 1581 oraz IEC 60332-2-2.
- Szybki montaż dzięki przykręcanym złączom oraz elastycznemu przewodowi.
- Zgodność z wieloma standardami przemysłowymi oraz certyfikat cURus.
Typowe zastosowania przewodu M12-M12 7000-48001-1140750
Przewód M12 męski 0° / M12 żeński 0° 8-pinowy to uniwersalne rozwiązanie dedykowane do zastosowań, w których kluczowa jest niezawodność połączeń sygnałowych i zasilających, zwłaszcza w:
- Automatyce przemysłowej (czujniki, siłowniki, układy sterowania)
- Robotyce i systemach transportowych
- Maszynach pakujących i produkcyjnych
- Systemach bezpieczeństwa oraz przesyłu danych
- Aplikacjach ruchomych (np. prowadnice, tory kablowe, ramiona robotów)
Stosowanie kabli z wieloma żyłami, elastyczną powłoką PUR oraz pozłacanymi stykami gwarantuje długą żywotność i stabilną transmisję sygnałów, nawet przy intensywnym użytkowaniu oraz licznych cyklach zginania i skręcania przewodu.
Budowa i konstrukcja przewodu M12 8-pin – szczegółowa charakterystyka
- Izolacja żył: PP, kolory ułatwiające identyfikację (biały, czerwony, niebieski, różowy, szary, żółty, zielony)
- Przekrój żyły: 0,25 mm²
- Liczba żył: 8
- Struktura przewodu: Skrętka miedziana, klasa 6
- Osłona zewnętrzna: PUR (bezołowiowa, bezhalogenowa, bezsilikonowa, bez kadmu i FCKW)
- Średnica zewnętrzna przewodu: 5,8 mm
- Odporność chemiczna: dobra, szczegóły w zależności od aplikacji
- Zastosowanie w ruchomych aplikacjach: bardzo duża liczba cykli pracy oraz duża odporność na zmęczenie materiału.
Instrukcje instalacyjne i bezpieczeństwo stosowania
Przewód M12 należy chronić przed nadmiernymi siłami mechanicznymi – zaleca się stosowanie odpowiednich uchwytów, opasek lub korytek kablowych. Technologia pozłacanych styków zapewnia niezawodny przesył sygnałów, nawet przy dużych wibracjach i w środowiskach narażonych na zakłócenia elektromagnetyczne. Zaleca się przestrzeganie zalecanych promieni gięcia oraz wytycznych dotyczących cyklicznego zginania i skręcania przewodu.
Podsumowanie – przemysłowy przewód połączeniowy M12 8-pinowy
Kabel M12 męski 0° / M12 żeński 0° o długości 7,5 m to niezawodne rozwiązanie dla wymagających aplikacji przemysłowych. Wysoka odporność chemiczna, mechaniczna i temperaturowa sprawia, że produkt doskonale sprawdzi się w najtrudniejszych warunkach produkcyjnych. Precyzyjna konstrukcja złącza oraz uniwersalność zastosowania gwarantują łatwość integracji oraz długotrwałą, bezawaryjną pracę w każdej instalacji przemysłowej.
