EtherCAT
Męski prosty – żeński proste
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

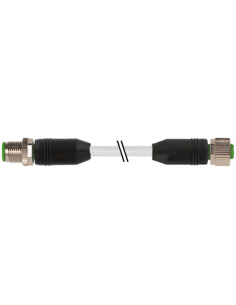

Złącze M8 męskie 0° / M8 żeńskie 0° EtherCAT Power – 7000-89401-6340020
Złącze M8 EtherCAT Power o kodzie produktu 7000-89401-6340020 to wysokiej jakości przewód połączeniowy zaprojektowany do przemysłowych zastosowań w automatyce, systemach sterowania oraz środowiskach wymagających przesyłu danych i zasilania. Produkt wyposażony jest w dwa proste złącza: męskie i żeńskie typu M8, 4-pinowe, umożliwiając szybkie i niezawodne łączenie urządzeń zarówno po stronie sygnałowej, jak i zasilającej.
Zastosowanie złącza M8 EtherCAT Power
Złącza M8 o wysokim stopniu ochrony IP65/IP67 są przeznaczone do pracy w wymagających warunkach przemysłowych – doskonale sprawdzają się w automatyce przemysłowej, robotyce, systemach transportowych, instalacjach maszynowych oraz aplikacjach wymagających niezawodnej transmisji sygnałów i zasilania w technologii EtherCAT.
- Zasilanie i transmisja danych w systemach automatyki
- Połączenia urządzeń wejścia/wyjścia w rozproszonych systemach sterowania
- Integracja czujników, siłowników oraz modułów EtherCAT
- Praca w trudnych warunkach środowiskowych (wilgoć, zapylenie, obecność olejów i substancji chemicznych)
Najważniejsze cechy techniczne złącza EtherCAT Power
- Męskie i żeńskie złącze M8, proste, 4-pinowe
- Długość kabla – 0,2 m (inne długości dostępne na zamówienie)
- PUR – poliuretanowa osłona: wysoka odporność na ścieranie, oleje i chemikalia
- Stopień ochrony IP65/IP67: bezpieczeństwo pracy w wilgotnym i zapylonym środowisku
- Maksymalne napięcie pracy: AC do 50 V, DC do 60 V, prąd do 4 A na styk
- Tolerancja długości kabla: zgodnie z normami przemysłowymi
- Bardzo dobra odporność mechaniczna i klimatyczna – praca w temperaturach od -25°C do +85°C
- Wyprowadzenia standardowe i kolorystyka przewodów zgodna z przemysłowymi normami
Budowa i zalety konstrukcji
Konstrukcja przewodu oraz złącz opiera się na wysokiej jakości materiałach, takich jak PUR (osłona kabla) oraz cynkowy odlew ciśnieniowy (elementy blokujące). Dzięki temu przewody są bardzo trwałe, odporne na promieniowanie UV, płomienie, oleje oraz agresywne związki chemiczne. Parametry przewodów umożliwiają wielomilionową liczbę cykli gięcia oraz skręcania, co jest nieocenione w zastosowaniach ruchomych – na przykład w prowadnikach, liniach montażowych czy maszynach przemysłowych.
- Trwała, niezawodna blokada połączenia – ochrona przed przypadkowym rozpięciem
- Pewny kontakt dzięki szczelnemu połączeniu gwintowanemu M8 x 1
- Wyraźne oznaczenia żył – łatwiejszy i bezpieczniejszy montaż
- Przewód bezołowiowy, bezhalogenowy, bezsilikonowy – spełniający rygorystyczne normy bezpieczeństwa
Typowe branże i środowiska pracy
Złącze M8 EtherCAT Power jest szeroko stosowane w aplikacjach takich jak:
- Automatyka przemysłowa
- Robotyka i sterowanie maszynami
- Projekty integratorskie EtherCAT
- Przenośniki taśmowe, stanowiska montażowe, systemy transportu
- Produkcyjne i logistyczne linie technologiczne
Dlaczego warto wybrać złącze M8 do EtherCAT Power?
Produkt stanowi niezawodne i bezpieczne rozwiązanie do przesyłu zasilania oraz danych w wymagających aplikacjach przemysłowych. Jest odpowiedni dla instalacji, gdzie kluczowa jest trwałość, bezpieczeństwo połączenia, odporność na czynniki środowiskowe oraz szybki montaż i serwis. Przewody posiadają wymagane atesty i spełniają międzynarodowe normy jakości oraz bezpieczeństwa (cURus, UL, IEC).
