Męski prosty – żeński proste
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,2 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 042 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 męskie/żeńskie prosty 5-pin, ekranowane AIDA 7030-40521-0420220 – Przewód sygnałowy/przyłączeniowy do automatyki
Przewód M12 męski 0° / M12 żeński 0° kod A ekranowany to wysokiej klasy element połączeniowy, przeznaczony do przemysłowych aplikacji automatyki i sterowania. Jego konstrukcja oparta na wytrzymałym plastiku oraz metalowych elementach sprawia, że przewód jest odporny na uszkodzenia mechaniczne, promieniowanie UV, oleje oraz wiele substancji chemicznych, co gwarantuje niezawodność w trudnych warunkach przemysłowych.
Złącze M12 – uniwersalność w automatyce i przemysłowych systemach sterowania
Złącza M12 są szeroko stosowane w systemach automatyki, robotyce, a także w aplikacjach wymagających przesyłu sygnałów w trudnych warunkach środowiskowych. Kompatybilność z kodowaniem A oraz pięcioma pinami umożliwia ich wykorzystanie zarówno do transmisji sygnałów cyfrowych, jak i analogowych.
- Zabezpieczenie przeciwwstrząsowe zapewnia stabilność połączenia nawet podczas intensywnych wibracji.
- Stopień ochrony IP65, IP66K, IP67 – odporność na wodę, kurz, zanieczyszczenia oraz mycie pod ciśnieniem.
- Ekranowany przewód – ochrona przed zakłóceniami elektromagnetycznymi, co zapewnia niezawodność przesyłu sygnałów.
- Bardzo dobra odporność chemiczna na oleje i inne czynniki typowe dla środowiska przemysłowego.
- Przewód PUR o zwiększonej elastyczności oraz odporności na ścieranie i skręcanie.
Typowe zastosowania przewodu M12 5-pin, kod A
Przewód M12 7030-40521-0420220 znajduje zastosowanie w wielu dziedzinach przemysłu, w tym:
- Automatyka przemysłowa – szafy sterownicze, panele operatorskie, sterowniki PLC.
- Robotyka – elastyczne połączenia do czujników i elementów wykonawczych.
- Sensoryka – czujniki położenia, ciśnienia, czujniki fotoelektryczne.
- Przemysł spożywczy, chemiczny, farmaceutyczny – odporność na środki czyszczące, wilgoć oraz wahania temperatur.
- Linie produkcyjne – szybkie, pewne i odporne na awarie połączenia sygnałowe i zasilające.
Budowa i parametry przewodu M12 ekranowanego
Produkt składa się z męskiego i żeńskiego złącza M12 o śrubowym mocowaniu, które gwarantuje pewny i stabilny kontakt elektryczny. Pięciopinowa konstrukcja umożliwia przesyłanie sygnałów analogowych, cyfrowych oraz zasilania.
Odpowiednia dla wielokrotnego wyginania konstrukcja przewodu PUR sprawia, że produkt spełnia wymagania instalacji narażonych na zginanie (ciągnięcie/kablowanie w C-track). Dodatkowo ekranowany oplot miedziany oraz foliowe bandowanie zwiększają odporność na zakłócenia elektromagnetyczne.
- Długość robocza przewodu: 2,2 m.
- Prąd maksymalny: 4 A.
- Napięcie robocze: do 60 V (AC/DC), wg UL: 30 V.
- Zakres temperatury pracy: od -25°C do +85°C (kabel: od -40°C do +90°C, zależnie od warunków).
- Montaż: gwint M12x1, rozstaw klucza SW13, łatwa instalacja dzięki przejrzystej polaryzacji pinów.

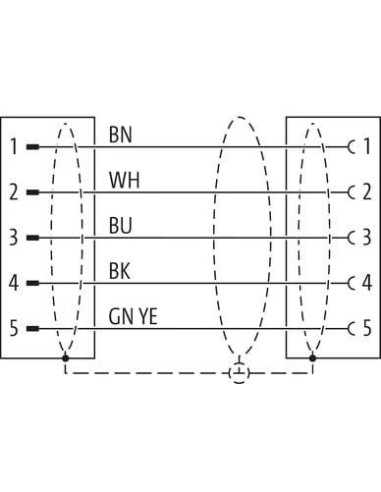

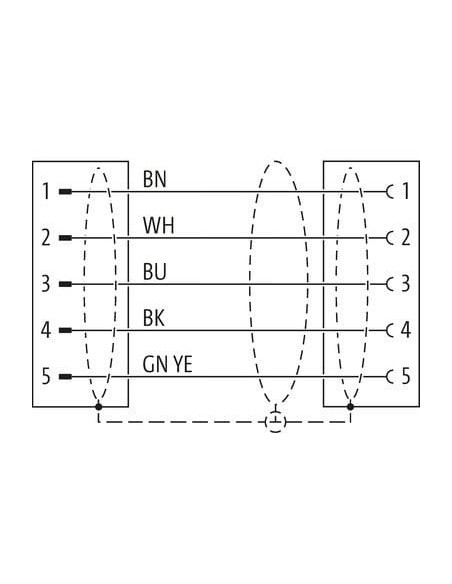

- Piny: 5 (BN, WH, BU, BK, GN YE) zgodnie z normą AIDA.
Bezpieczny montaż i żywotność
Przewód M12 wyposażony jest w szczelne złącza oraz mechanizm zabezpieczający przed przypadkowym rozłączeniem dzięki nakrętce zaciskowej. Umożliwia to długotrwałą pracę w aplikacjach wymagających odporności na drgania i naprężenia mechaniczne. Dodatkowe wskazówki instalacyjne, takie jak stosowanie odpowiedniego promienia gięcia oraz zabezpieczenia przed naprężeniem, przyczyniają się do wydłużenia żywotności kabla nawet przy intensywnej eksploatacji (do 5 milionów cykli zgięcia, odporność skrętna).
Produkt spełnia wymagania wielu standardów bezpieczeństwa i posiada niezbędne certyfikaty, takie jak cURus.
Podsumowanie – złącze M12 męskie/żeńskie 5-pin ekranowane do zastosowań przemysłowych
Złącze M12 męski 0° / M12 żeński 0° kod A, ekranowane (AIDA 7030-40521-0420220) to niezawodne i trwałe rozwiązanie do automatyki przemysłowej, linii produkcyjnych, robotyki oraz aplikacji wymagających odporności na trudne warunki otoczenia. Zapewnia stabilny przesył sygnałów i zasilania, chroniąc instalację przed zakłóceniami i uszkodzeniami mechanicznymi. Uniwersalna 5-pinowa konfiguracja i zgodność z normą AIDA sprawiają, że produkt jest kompatybilny z szeroką gamą urządzeń przemysłowych.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
