AIDA conform

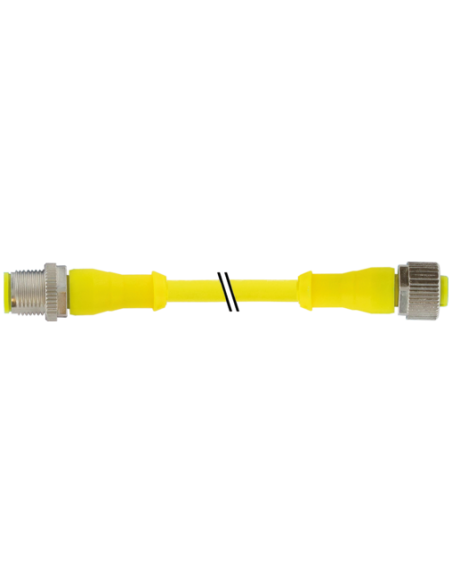

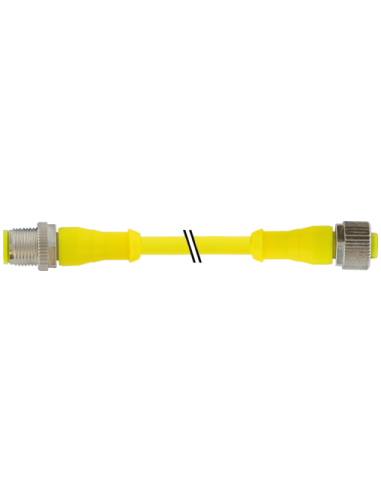

Męski prosty – żeński proste
M12 – M12, 5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Fulfills the requirements of MgU-I-B09-41 for the body construction industry.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

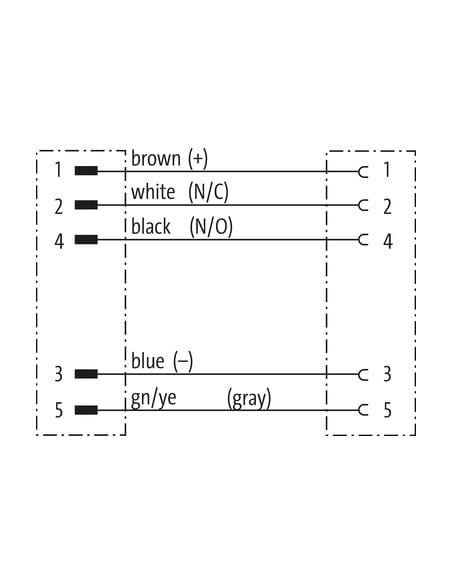

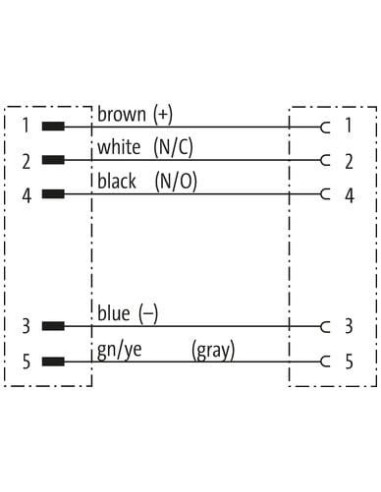

| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 127 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 49,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M12 męskie 0° / M12 żeńskie 0° 5-pin, 0,6 m AIDA 7030-40041-1270060 – zastosowania przemysłowe
Wysokiej jakości przewód połączeniowy M12 5-pinowy o długości 0,6 m, zgodny z normą AIDA, wyposażony w proste złącza męskie i żeńskie M12. Produkt zaprojektowany z myślą o środowiskach przemysłowych oraz automatyce, znajduje zastosowanie m.in. w maszynach, na liniach produkcyjnych, w instalacjach przemysłowych oraz w systemach transportu i przetwarzania sygnałów i zasilania.
Zalety i cechy przewodu M12 – wytrzymałość i niezawodność
Odporność chemiczna i mechaniczna sprawia, że przewód dedykowany jest do pracy w trudnych warunkach. Kablowanie wykonane z tworzywa PUR oraz wysoka odporność na oleje, substancje chemiczne i płomień gwarantują długą żywotność w wymagających otoczeniach. Wodoszczelność oraz pyłoszczelność potwierdzona stopniami ochrony IP65, IP66K, IP67 pozwala na montaż zarówno w środowiskach suchych, jak i wilgotnych.
- Złącza M12 x 1 – umożliwiają szybkie i bezpieczne połączenie komponentów automatyki.
- Kodowanie A – zapewnia kompatybilność z popularnymi urządzeniami.
- Obustronne zakończenie prostymi wtyczkami: męską i żeńską.
- 5-pinowe połączenie – sprawdza się w przesyłaniu sygnałów i zasilania.
- Wytrzymała konstrukcja – cynkowy odlew ciśnieniowy oraz powłoka Safe-Cover zwiększają odporność mechaniczną.
- Przewód w kolorze żółtym, z izolacją z materiału PP, spełnia wymagania cURus, CE oraz VASS 6.
Typowe zastosowania kabli M12 – automatyka przemysłowa, robotyka, motoryzacja
Przewody M12 są powszechnie stosowane w:
- przemyśle motoryzacyjnym,
- automatyce maszyn i urządzeń,
- systemach transportowych,
- czujnikach, siłownikach i enkoderach,
- układach sterowania w trudnych warunkach eksploatacyjnych.
Solidna budowa przewodu oraz szeroki zakres temperatur roboczych (-25°C do +85°C przy podłączonym przewodzie) czynią go dobrym wyborem zarówno do pracy stacjonarnej, jak i w aplikacjach ruchomych, w tym dla instalacji typu C-track.
Bezpieczeństwo i trwałość w instalacji przewodów M12
Zabezpieczenie przeciwwstrząsowe oraz możliwość łatwego mocowania dzięki specjalnej blokadzie i rozmiarowi SW13. Dodatkowe wskazówki dotyczące promienia gięcia i ochrony przed nadmiernym obciążeniem mechanicznym sprzyjają bezproblemowej eksploatacji w systemach automatyki.
Kabel nie zawiera substancji szkodliwych – jest wolny od ołowiu, kadmu, FCKW, silikonu oraz halogenów, co dodatkowo zwiększa bezpieczeństwo pracy i zgodność z wymaganiami ekologii przemysłowej.
