Męski prosty – żeński proste
M12 – M12, 4-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

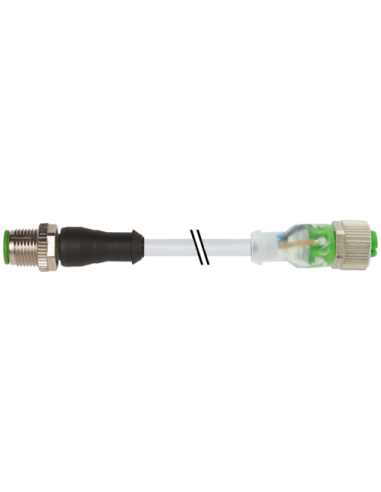

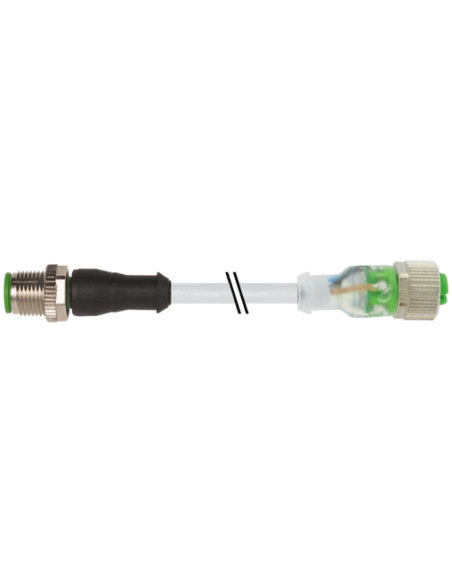

Złącze kablowe M12 męski 0° / M12 żeński 0° LED 7000-40311-2340750 – Przemysłowe zastosowania i niezawodność
Przemysłowe złącze kablowe M12 w wersji męskiej i żeńskiej o kącie prostym to zaawansowany element przeznaczony do przesyłu sygnałów i zasilania w instalacjach automatyki przemysłowej, maszyn oraz systemów sterowania. Produkt o kodzie 7000-40311-2340750 zapewnia niezawodne połączenia w nawet najbardziej wymagających środowiskach pracy, gwarantując nieprzerwaną komunikację pomiędzy urządzeniami.
Wysoka funkcjonalność złącza kablowego M12 LED
Złącze M12 wyposażone jest w cztery piny oraz dwa wskaźniki LED (zielony i żółty), które umożliwiają łatwe monitorowanie stanu połączenia oraz szybką diagnostykę pracy urządzeń (obsługa PNP, na życzenie także NPN). Rozwiązanie to pozwala na szybkie wykrycie ewentualnych usterek lub przerw w obwodzie.
Odporność na czynniki zewnętrzne i trwałość złącza M12
Elementy złącza wykonane są z wysokiej jakości tworzywa PUR, odznaczającego się doskonałą odpornością chemiczną oraz na oleje. Powierzchnie metalowe zostały galwanizowane, co zwiększa odporność na korozję i ścieranie. Produkt charakteryzuje się wysokim stopniem ochrony IP65, IP66K oraz IP67 – może być stosowany zarówno w suchych, jak i wilgotnych środowiskach.
Specyfikacja techniczna i budowa złącza kablowego M12 4-pin
- Długość kabla: 7,5 m
- Przewód: 4-żyłowy (czarny, niebieski, biały, brązowy), izolacja PUR szara
- Kodowanie A, gwint M12 x 1
- Maksymalne napięcie robocze: 24 V DC (zakres 18–30 V DC)
- Maksymalny prąd: 4 A na pin
- Przekrój przewodów: 0,34 mm²
- Konstrukcja przewodu: 42 druty o średnicy 0,1 mm, skrętka miedziana
- Pasywna ochrona przed wstrząsami oraz łatwy montaż dzięki gwintowanej, radełkowanej nakrętce
Typowe zastosowania złącza M12 LED
Złącza M12 LED 4-pin są szeroko wykorzystywane w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach CNC, przemyśle spożywczym, logistyce oraz instalacjach wymagających szybkiego i niezawodnego łączenia czujników, siłowników czy modułów I/O z infrastrukturą sterującą. Odporność na wibracje oraz agresywne media sprawia, że kabel ten doskonale sprawdza się w trudnych warunkach przemysłowych.
Zalety i korzyści stosowania złącza M12 7000-40311-2340750
- Szybka diagnostyka stanu połączenia poprzez wskaźniki LED
- Wysoka odporność na chemikalia i oleje – możliwość montażu w trudnych warunkach
- Wysoka elastyczność i wytrzymałość przewodu – znakomite właściwości mechaniczne PUR
- Prosty montaż i wysoka szczelność połączeń dzięki standardowi M12 i radełkowanej nakrętce
- Uniwersalne zastosowanie – zgodność z normą DIN EN 61076-2-101 (M12)
Podsumowanie – Złącze kablowe M12 męski/żeński LED
Wysokiej klasy przemysłowe złącze M12 z sygnalizacją LED i wytrzymałym przewodem to gwarancja niezawodnego, długotrwałego działania oraz bezpieczeństwa nawet w intensywnie eksploatowanych aplikacjach. Przemyślana budowa i zastosowane materiały pozwalają na elastyczne wykorzystanie produktu w wielu branżach przemysłowych oraz w wymagających instalacjach.
