Męski prosty – żeński proste
M12 – M12, 4-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

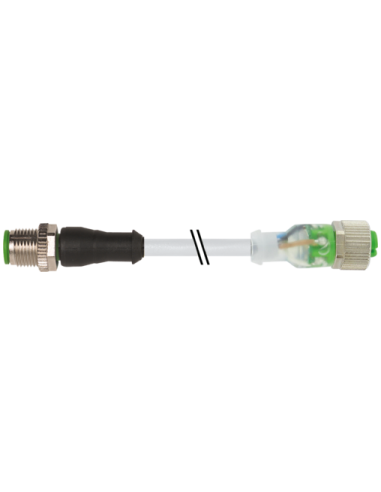

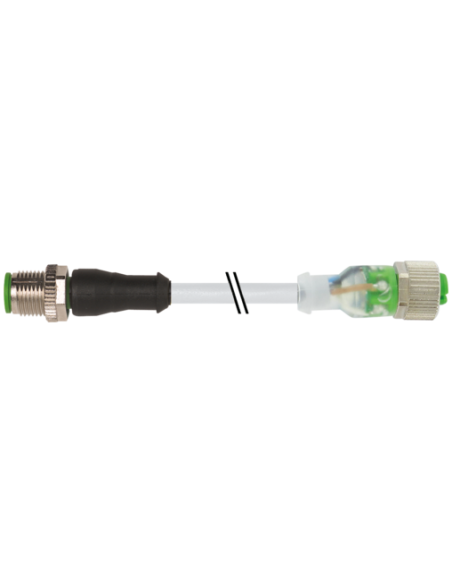

Konektor M12 męski – M12 żeński z LED 4-pinowy, 1,5 m PUR – profesjonalne złącze przemysłowe
Konektor M12 męski prosty – M12 żeński prosty z LED to wysokiej klasy przewód połączeniowy, dedykowany do aplikacji przemysłowych, automatyki oraz instalacji maszyn i linii produkcyjnych. Kod produktu: 7000-40311-2340150. Złącze wyposażone jest w dwie diody LED (zieloną i żółtą), które umożliwiają szybką diagnostykę stanu połączenia i ułatwiają obsługę techniczną.
Zastosowanie konektora M12 prostego z diodami LED
Przewód M12 z diodami LED jest wykorzystywany do niezawodnego przesyłu sygnałów oraz zasilania między urządzeniami automatyki, czujnikami, siłownikami, sterownikami PLC czy modułami I/O. Sprawdza się w środowiskach wymagających wysokiej odporności na czynniki chemiczne i oleje, a stopnie ochrony IP65, IP66K oraz IP67 zapewniają szczelność i odporność na kurz oraz wilgoć.
- Automatyka przemysłowa – połączenia maszyn, linii produkcyjnych, systemów robotycznych.
- Budowa maszyn – niezawodne zasilanie oraz transmisja sygnału czujników i elementów wykonawczych.
- Szybka diagnoza stanów dzięki zintegrowanym wskaźnikom LED.
- Stacje montażowe, urządzenia przemysłowe, instalacje elektryczne.
- Idealny do pracy w trudnych warunkach przemysłowych wymagających wytrzymałości na drgania i wilgotność.
Najważniejsze zalety przewodu M12 M/F z LED
- 4-pinowe połączenie M12 – szerokie zastosowanie w systemach automatyki.
- Materiał PUR – bardzo dobra odporność mechaniczna, elastyczność, odporność na ścieranie, rozpuszczalniki, oleje oraz działanie promieniowania UV.
- Diagnostyka LED – szybki podgląd sygnałów i napięcia w instalacji.
- Stopień ochrony IP65/IP66K/IP67 – szczelność zapewniająca bezproblemową pracę nawet w trudnych warunkach.
- Wysoka obciążalność prądowa do 4A oraz napięcie pracy do 30 V DC/300 V AC.
- Bezhalogenowy, bezołowiowy przewód – wysoka odporność środowiskowa.
- Odporność na drgania, środki chemiczne, oleje i benzynę.
- Możliwość zastosowania w nowoczesnych i zautomatyzowanych systemach przemysłowych.
- Zabezpieczenie przeciwwstrząsowe, solidny montaż, powłoka niklowana.
Budowa i schemat elektryczny przewodu M12 z LED
Konektor M12 posiada 4 piny (standardowe kodowanie A, zgodność z DIN EN 61076-2-101), a przewód o długości 1,5 m wykonany jest z trwałego tworzywa PUR, odpornego na zgniatanie i częste ruchy. Rozmieszczenie żył: brązowy, biały, niebieski, czarny – zgodne z typową kolorystyką automatyki przemysłowej. Przekrój żyły wynosi 0,34 mm² (42x 0,1 mm). Przewód czterodrutowy, elastyczny, świetnie sprawdza się w torach ruchomych oraz w zrobotyzowanych aplikacjach.
Kompatybilność i bezpieczeństwo instalacji
Produkt jest zgodny z międzynarodowymi normami bezpieczeństwa oraz posiada wymagane certyfikaty – dedykowany do zastosowań profesjonalnych. Wymiary złączy pozwalają na łatwy montaż, a odpowiednie oznaczenia PIN-ów ułatwiają bezbłędną instalację.
- Odpowiedni dla wtyczek i gniazd M12 x 1 mm.
- Promień zgięcia: instalacja stała od 5x średnicy zewnętrznej, w ruchu: 10x średnicy.
- Zakres temperatur pracy: -25°C do +85°C (praca kabli nawet od -40°C do +90°C).
- Trwałość przewodu: do 10 mln cykli zgięcia (aplikacje C-track).
- Odpowiedni do stosowania w środowiskach przemysłowych wymagających wysokiej odporności chemicznej i na ścieranie.
Dlaczego warto wybrać przewód połączeniowy M12 z LED 4-pinowy?
Konektor M12 męski – żeński z LED stanowi optymalne rozwiązanie w przypadku konieczności szybkiej diagnostyki oraz niezawodnego połączenia elektrycznego w trudnym środowisku przemysłowym. Wysoka jakość wykonania, odporność na uszkodzenia mechaniczne oraz szeroki zakres zastosowań sprawiają, że przewód ten jest uniwersalnym wyborem dla instalatorów, automatyków i integratorów systemów.
