Dostępny
Męski prosty – żeński 90°
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

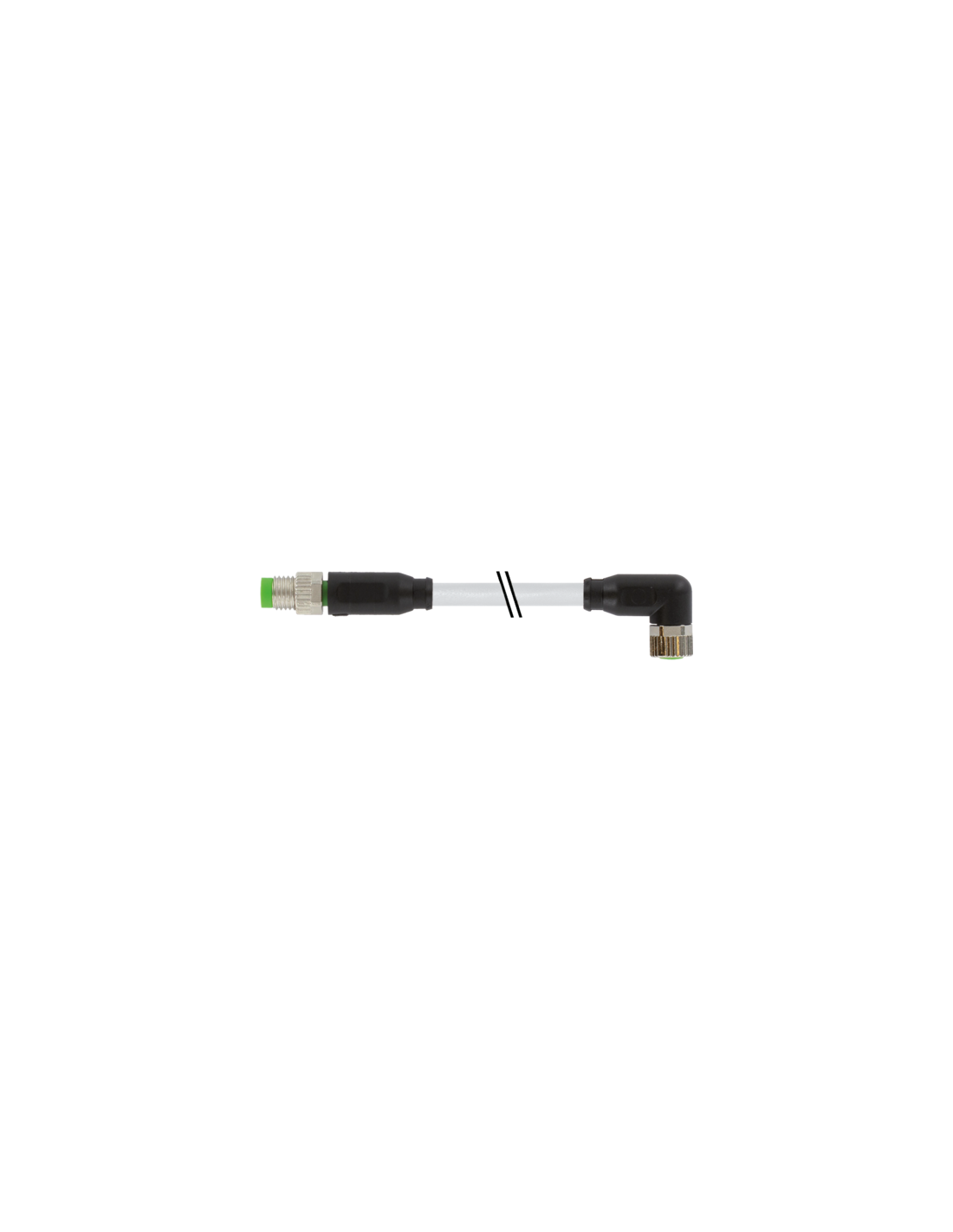

Konektor M8 męski prosty – kątowy żeński M8 3-pinowy 7000-88021-2300100 – profesjonalne połączenia przemysłowe
Konektor M8 męski prosty – żeński kątowy o kodzie produktu 7000-88021-2300100 to specjalistyczny przewód sygnałowy, który służy do niezawodnego i trwałego łączenia elementów automatyki, czujników oraz urządzeń przemysłowych. Produkt jest wyposażony w 3 piny oraz wytrzymały przewód o długości 1 metra, wykonany z wysokiej jakości materiałów odpornych na warunki przemysłowe.
Konektor męski i żeński M8 – uniwersalne możliwości zastosowania
Przewód M8 3-pinowy doskonale sprawdza się w aplikacjach przemysłowych, m.in. w:
- automatyce przemysłowej (czujniki, siłowniki, systemy sterowania),
- systemach transportu i logistyki,
- budowie maszyn oraz urządzeń specjalistycznych,
- aplikacjach wymagających wysokiej odporności chemicznej i na oleje,
- instalacjach potrzebujących elastycznych połączeń kablowych, również w ruchu.
Odporność na drgania, zabezpieczenie przeciwwstrząsowe oraz niewielkie rozmiary wtyków umożliwiają zastosowanie złącza także w miejscach o ograniczonej przestrzeni montażowej.
Konektor M8 3-pin – parametry i zalety
- Wysoka szczelność: Klasa IP65, IP66K, IP67, IP68;
- Trwałe materiały: tworzywo PUR, cynkowy odlew ciśnieniowy, pozłacane styki;
- Bezpieczeństwo użytkowania: normy DIN EN 61076-2-114 (M8), zabezpieczenie przed zanieczyszczeniem i przepięciami;
- Uniwersalny gwint: M8 x 1.
Montaż konektora jest szybki dzięki wkręcanej konstrukcji oraz radełkowanej nakrętce. Pozłacane styki zapewniają stabilną jakość połączenia przez cały czas eksploatacji. Przewód zachowuje pełną elastyczność nawet przy intensywnej pracy, charakteryzując się wysoką odpornością mechaniczną i chemiczną.
Zastosowania konektorów prostych i kątowych M8 w przemyśle
Złącza M8 są powszechnie używane w aplikacjach wymagających niezawodnego i kompaktowego połączenia elektrycznego. Konstrukcja męska (prosta) oraz żeńska (kątowa 90°) umożliwia ergonomiczne prowadzenie kabli, nawet w miejscach trudno dostępnych czy narożnikach maszyn.
- Niezawodne połączenie w ciasnych przestrzeniach;
- Optymalne dla urządzeń mobilnych, robotów, transporterów;
- Wytrzymałość na ruch i skręcanie (do 10 milionów cykli gięcia);
- Praca w szerokim zakresie temperatur: od -40°C do +90°C.
Pozwala na przesyłanie sygnałów lub zasilania w trudnych warunkach przemysłowych – przewód klasy 6, charakteryzujący się wysoką odpornością na płomień i substancje chemiczne, bezhalogenowy i wolny od szkodliwych związków.
Przewód z konektorem M8 – elastyczność i bezpieczeństwo instalacji
Przewód wyposażony jest w 3 żyły (brązowa, niebieska, czarna) o przekroju 0,25 mm², z powłoką PUR i izolacją PP. Kompaktowy rozmiar (średnica przewodu 4,1 mm), niska waga oraz wysoka elastyczność zapewniają łatwy montaż oraz dużą niezawodność w aplikacjach dynamicznych.
Stosowanie konektora M8 męskiego prostego i kątowego żeńskiego to gwarancja trwałości i bezpieczeństwa instalacji elektrycznych w automatyce oraz przemyśle – niezawodne i odporne na czynniki środowiskowe rozwiązanie do przesyłu sygnałów oraz zasilania.
