Męski prosty – żeński 90°
M12 – M12, 4-piny

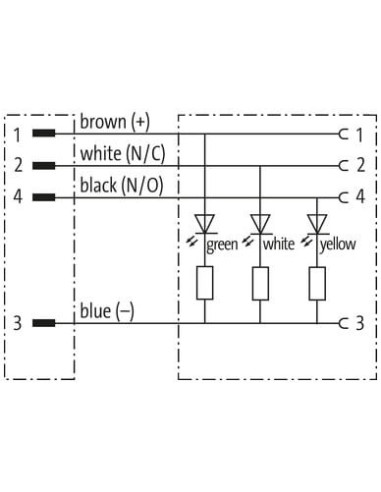

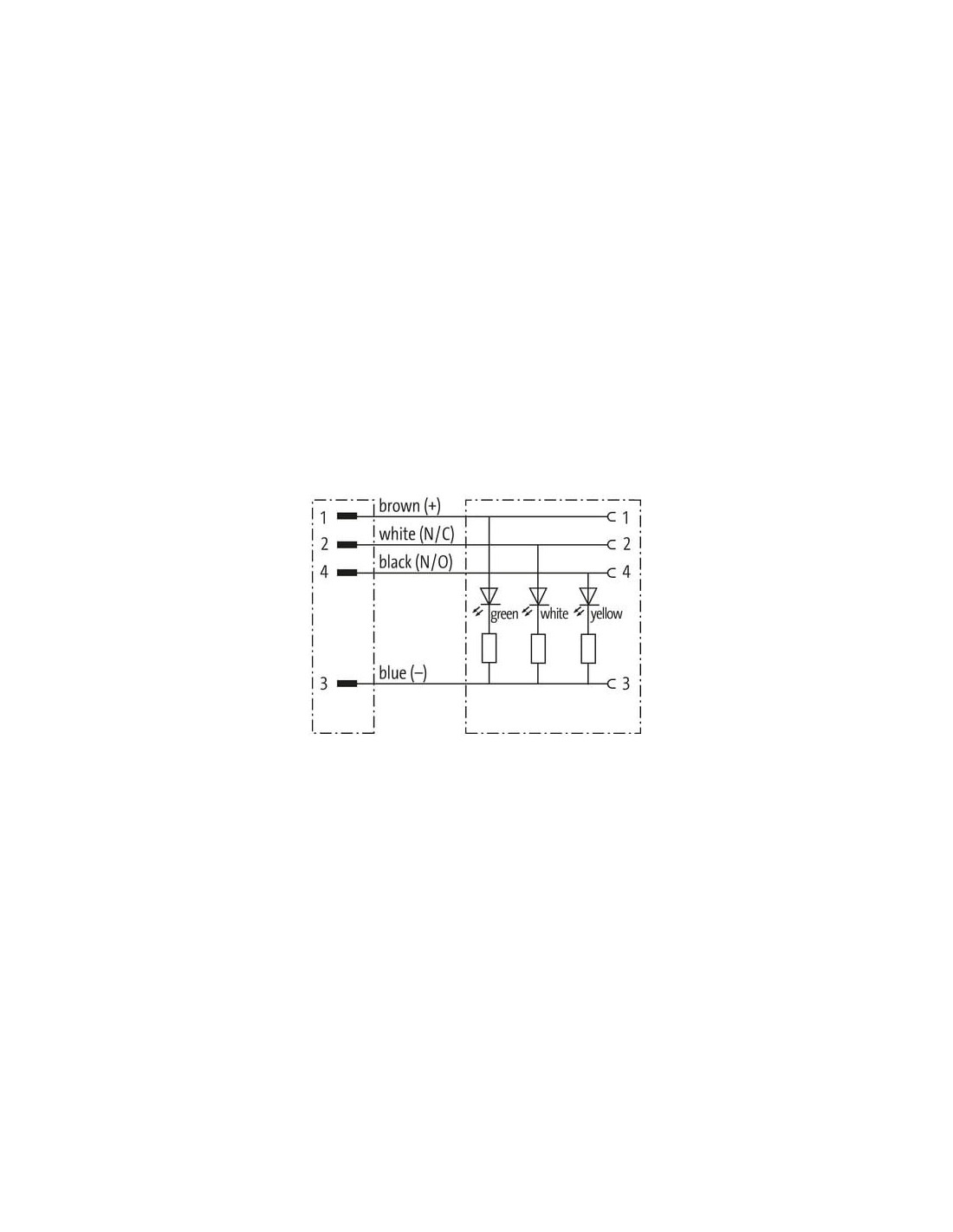

3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski prosty – M12 żeński kątowy z LED 7000-40341-6340200
Konektor M12 męski prosty – M12 żeński kątowy z LED to zaawansowany przewód połączeniowy przeznaczony do zastosowań przemysłowych, automatyki oraz technologii maszynowej. Wysoka jakość wykonania, niezawodność oraz obecność wskaźników LED czynią ten element niezwykle praktycznym w codziennej eksploatacji linii produkcyjnych oraz w szafach sterowniczych.
Najważniejsze cechy i zalety konektora M12 z LED
- Konektor M12 4-pinowy – zapewnia uniwersalność i kompatybilność z wieloma urządzeniami automatyki.
- Wyraźne wskaźniki LED (biały, zielony, żółty) – ułatwiają diagnozowanie stanu połączenia i szybkie lokalizowanie ewentualnych usterek.
- Wysoka odporność chemiczna i mechaniczna – obudowa wykonana z tworzywa PUR oraz metalowe elementy powlekane niklem gwarantują niezawodność nawet w wymagających środowiskach pracy.
- Stopnie ochrony IP65, IP66K, IP67 – konektor nadaje się do pracy w warunkach wysokiej wilgotności oraz w kontakcie z pyłem czy olejem.
- Kątowe wykonanie złącza żeńskiego – pozwala na wygodne podłączanie w trudno dostępnych miejscach i oszczędza przestrzeń montażową.
- Stabilne zasilanie 24 V DC – szeroki zakres napięcia roboczego (18-30 V DC), maksymalny prąd na styk 4 A.
- Wysoka wytrzymałość mechaniczna – odporność na wstrząsy, wysoka liczba cykli zgięcia oraz skręcania przewodu.
- Przewód PUR 2 m – elastyczny, odporny na ścieranie, promieniowanie UV, płyny techniczne oraz wysoką liczbę cykli przemysłowych.
M12 z LED – Zastosowania i możliwości wykorzystania
Konektor M12 męski–żeński z diodami LED to niezastąpiony element w instalacjach wymagających wzrokowej sygnalizacji poprawności działania, takich jak:
- Automatyka przemysłowa – czujniki, siłowniki, panele operatorskie.
- Sterowanie maszynami – szybka diagnoza stanu pracy dzięki diodom LED, co przyspiesza serwisowanie i usprawnia zarządzanie produkcją.
- Skrzynki rozdzielcze i wyspy zaworowe – ułatwiają szybką identyfikację sygnałów i błędów.
- Przemysł spożywczy i chemiczny – charakteryzują się wysoką odpornością na czynniki chemiczne i wilgoć.
- Robotyka i linie montażowe – wysoka elastyczność przewodu oraz odporność na aplikacje ruchome i zgięciowe.
Zalety konstrukcyjne i trwałość konektora M12 z LED
Konektor M12 męski prosty – M12 żeński kątowy został zaprojektowany z myślą o łatwej instalacji, szczelności oraz długiej żywotności, nawet w intensywnie eksploatowanych środowiskach przemysłowych.
Cynkowy odlew ciśnieniowy elementów blokujących oraz wytrzymałe powłoki niklowane zapewniają dużą odporność na korozję. Przewód wykonany z tworzywa PUR oraz z izolacją z PP charakteryzuje się odpornością na oleje, promieniowanie UV, ogień oraz liczne środki chemiczne.
Dodatkowo, produkt spełnia wymagania normy DIN EN 61076-2-101 oraz IEC 60529, co potwierdza jego niezawodność w aplikacjach przemysłowych.
Podstawowe informacje techniczne konektora M12 z przewodem
- Złącza: M12 męski (prosty) – M12 żeński (kątowy)
- Liczba pinów: 4
- Długość kabla: 2 m
- Materiał przewodu: PUR, odporny na uszkodzenia
- Sygnalizacja LED: biała, zielona, żółta
Konektor M12 z przewodem i wskaźnikiem LED to praktyczne rozwiązanie dla wymagających systemów automatyki, pozwalające na szybki montaż, pewność działania oraz monitorowanie sygnału w czasie rzeczywistym.
