Męski prosty – żeński proste
M12 – M12, 5-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 643 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski – M12 żeński prosty 5-pin, ekranowany PUR, 10 m – Kod: 7000-40521-6431000
Konektor M12 5-pin, 10 m to niezawodne i wszechstronne rozwiązanie do przemysłowych aplikacji automatyki, w których wymagana jest bezpieczna i trwała transmisja sygnałów lub zasilania. Złącze M12 typu A z prostym wejściem męskim i prostym wyjściem żeńskim zapewnia dużą uniwersalność montażu oraz kompatybilność z szeroką gamą urządzeń przemysłowych.
Zalety i możliwości zastosowań konektorów M12
Konektory M12 doskonale sprawdzają się w środowiskach o wysokich wymaganiach dotyczących odporności na czynniki zewnętrzne, takie jak wibracje, wilgoć, oleje czy substancje chemiczne. Ekranowany przewód oraz powłoka PUR gwarantują trwałą ochronę przed zakłóceniami elektromagnetycznymi oraz uszkodzeniami mechanicznymi.
- Automatyka przemysłowa – niezawodna transmisja sygnałów czujników i siłowników
- Robotyka – elastyczne i wytrzymałe połączenia dla maszyn o dużym zakresie ruchu
- Transport, logistyka i urządzenia produkcyjne – szybka wymiana oraz łatwa modernizacja instalacji
- Bezpieczne i odporne połączenie w środowisku narażonym na wibracje i drgania
Właściwości i kluczowe cechy złącza M12 5-pin
Połączenie 5-pinowe M12 pozwala na podłączenie zaawansowanych czujników, urządzeń wykonawczych oraz komunikację w magistralach przemysłowych. Standard kodowania A zapewnia uniwersalność zastosowań – od rozwiązań sygnałowych po niskonapięciowe zasilanie.
- Wytrzymałość mechaniczna dzięki zastosowaniu materiału PUR
- Wysoki stopień ochrony IP65/IP66K/IP67 – szczelność oraz odporność na wilgoć i pył
- Kompaktowa forma odporna na uderzenia i substancje chemiczne
- Styk mosiężny, pozłacany – gwarancja niskiej rezystancji i niezawodności sygnału
- Ekranowany kabel – ochrona przed zakłóceniami elektromagnetycznymi
- Elastyczność zastosowań – możliwość gięcia i praca w ruchomych aplikacjach

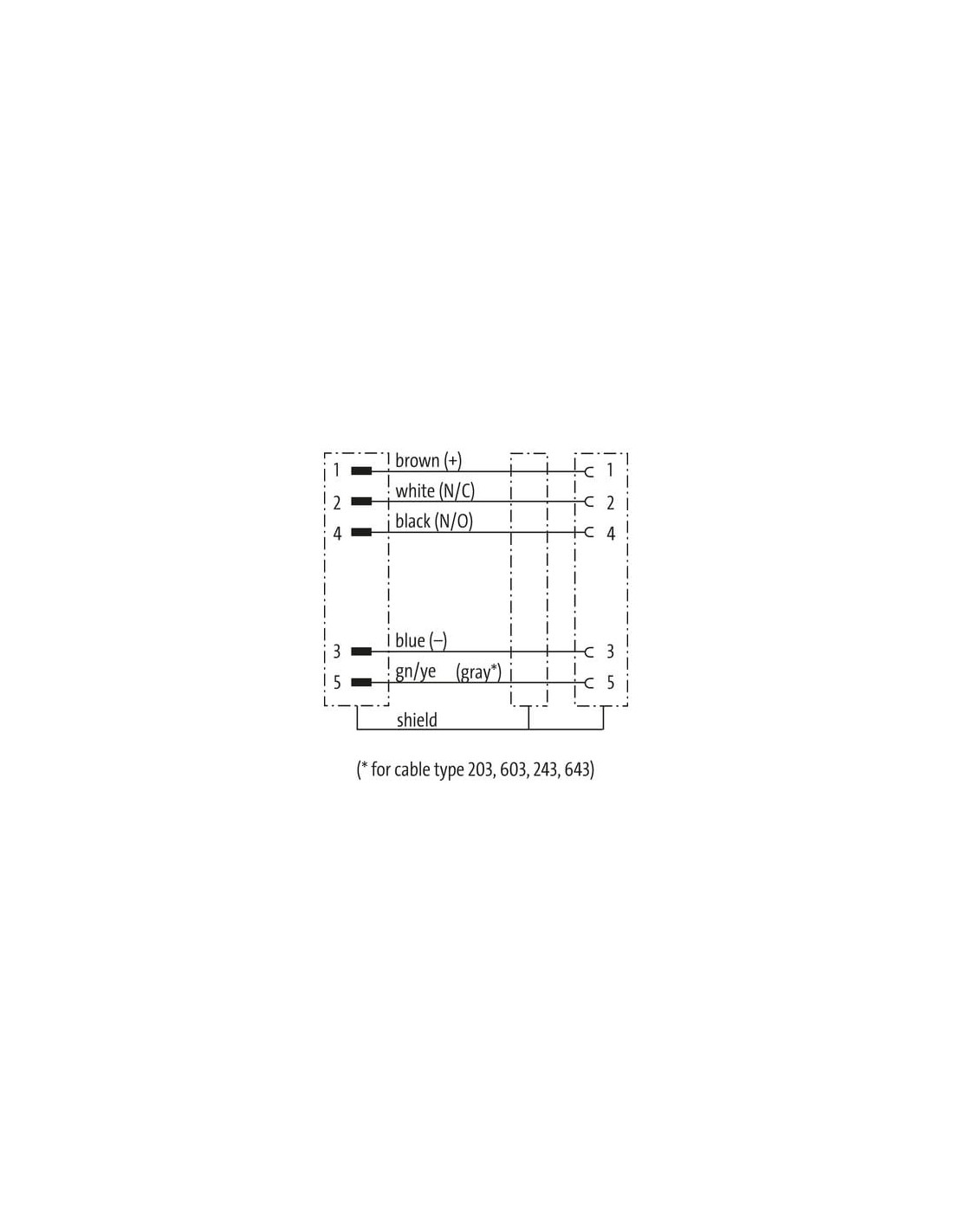

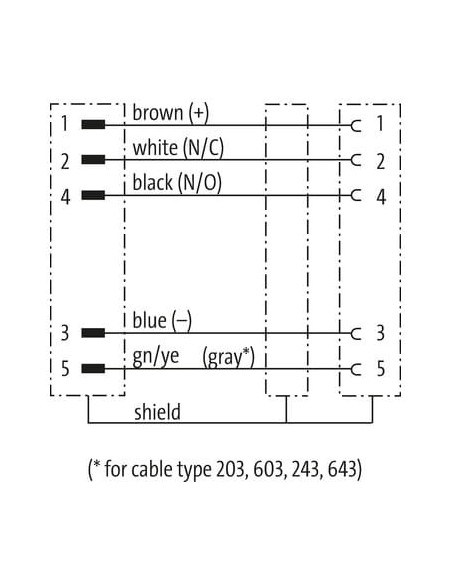

Typowa budowa oraz schemat podłączeń złącza M12 5-pin
Męskie i żeńskie złącza M12 wyposażone są w standardowe kodowanie A. Przewód ekranowany posiada 5 żył o kolorach zgodnych z normą przemysłową, dzięki czemu łatwo podłączyć urządzenie według oznaczeń na rysunkach technicznych:
- 1 (brązowy) – +
- 2 (biały) – N/C
- 3 (niebieski) – –
- 4 (czarny) – N/O
- 5 (szary/gn-i)* – dodatkowa funkcja
Stosowanie złącza M12 zgodnego z normą DIN EN 61076-2-101 zapewnia bezproblemową integrację z szeroką gamą urządzeń automatyki oraz kompatybilność z najpopularniejszymi komponentami na rynku.
Warunki środowiskowe i wytrzymałość konektora M12
Konektor M12 męski–żeński, 5-pin, ekranowany został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych:
- Odporność na temperatury od -25°C do +85°C oraz do -40°C (stała praca przewodu)
- Wysoka odporność chemiczna (w tym na oleje, UV i płomień)
- Doskonałe właściwości mechaniczne nawet przy intensywnej eksploatacji (gięcie, skręcanie, przesuwanie)
Dlaczego warto wybrać złącze M12 7000-40521-6431000?
Konektor M12 męski – M12 żeński prosty z 5-żyłowym ekranowanym przewodem PUR o długości 10 m stanowi wydajne i trwałe rozwiązanie do każdego nowoczesnego systemu automatyki przemysłowej. Niezawodność, szybki montaż, odporność na czynniki zewnętrzne oraz kompatybilność z wiodącymi standardami branżowymi czynią to złącze odpowiednim do zastosowań w wymagających instalacjach, zapewniając bezpieczną i trwałą transmisję sygnału lub zasilania.
