Dostępny
Męski 90° – żeński 90°
M8 – M8, 3-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

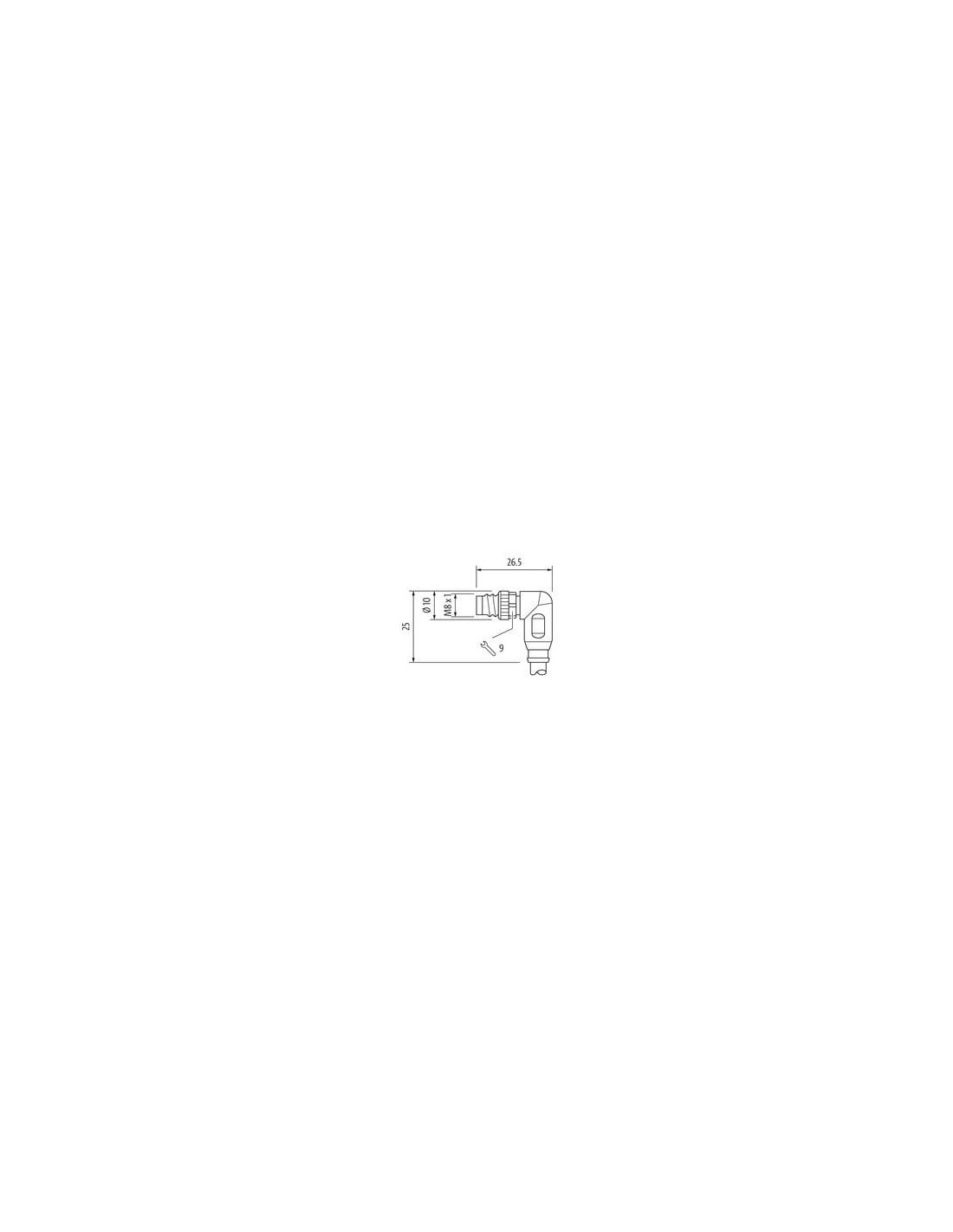

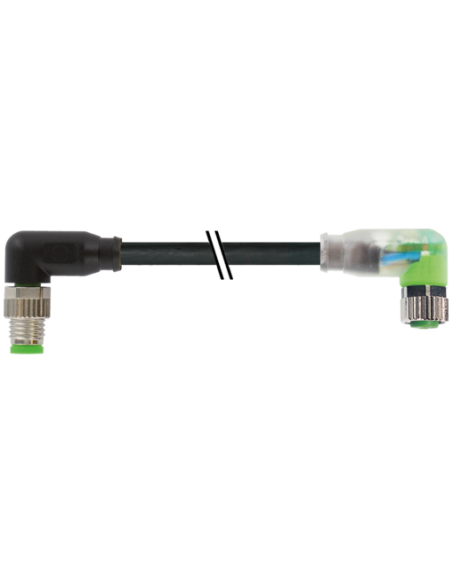

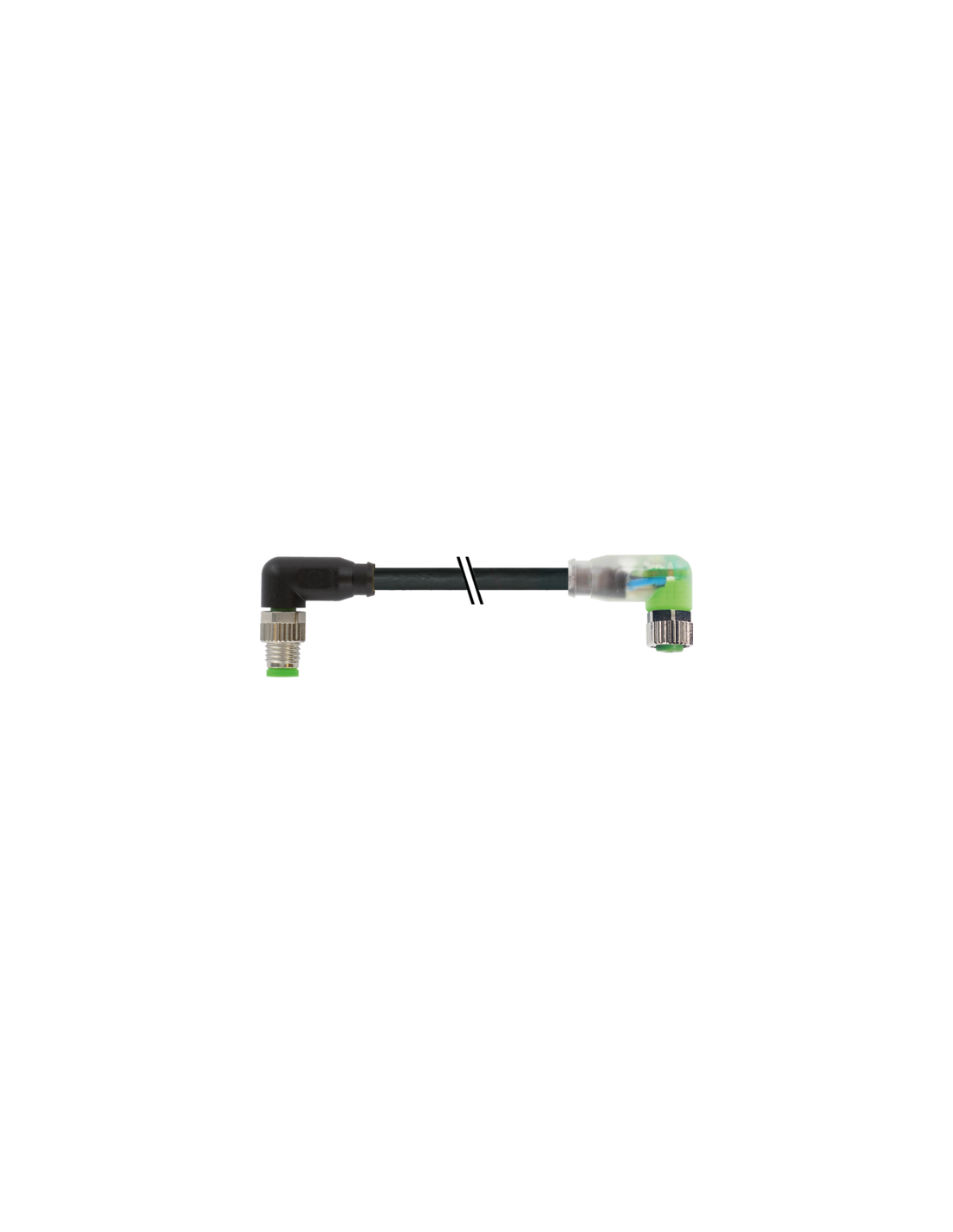

Złącze M8 męskie 90° / M8 żeńskie 90° z diodą LED – przewód sygnałowy do automatyki
Złącze M8 męskie kątowe 90° – M8 żeńskie kątowe 90° idealnie sprawdza się w środowisku przemysłowym jako kabel sygnałowy do różnorodnych czujników, siłowników oraz modułów automatyki. Jego precyzyjna konstrukcja gwarantuje niezawodne połączenie elektryczne i mechaniczne, a także łatwość oraz szybkość montażu, nawet w ograniczonych przestrzeniach.
Najważniejsze cechy i zastosowanie złącza M8 z diodą LED
Przewód sygnałowy M8 z diodą LED wyposażony jest w 3 piny i dostępny z kątowym wyprowadzeniem na obu końcach – zarówno dla wtyku męskiego, jak i gniazda żeńskiego. Zintegrowane dwie diody LED (zielona i żółta) umożliwiają łatwą diagnostykę stanu połączenia bez potrzeby używania dodatkowych narzędzi. Dzięki temu złącze jest powszechnie wykorzystywane w systemach przemysłowych, które wymagają wizualnej sygnalizacji działania czujników i urządzeń automatyki.
- Kompaktowa i trwała obudowa z tworzywa sztucznego o wysokiej odporności na oleje, środki chemiczne oraz uszkodzenia mechaniczne
- Zgodność z normą DIN EN 61076-2-104 (M8)
- Kodowanie typu A ułatwia identyfikację połączeń
- Dodatkowe zabezpieczenie przeciwwstrząsowe gwarantujące stabilność połączenia w aplikacjach narażonych na wibracje
- Ochrona IP65, IP66K, IP67, IP68 – doskonała szczelność na pył i wodę
- Dedykowane do zastosowań w przemyśle spożywczym, motoryzacyjnym, maszynowym oraz automatyce procesowej
Konstrukcja i wytrzymałość kabla M8 LED
Kabel połączeniowy o długości 3 metrów wykonany jest z wysokiej jakości przewodu PVC o podwyższonej odporności na temperatury (zakres pracy od -30°C do +80°C) oraz promieniowanie UV. Posiada bardzo dobrą elastyczność oraz możliwość układania na niewielkich promieniach zgięcia (do 5× średnicy zewnętrznej przy montażu stałym), co umożliwia instalację w trudno dostępnych miejscach.
- Przewód 3-żyłowy, skrętka miedziana o przekroju 0,25 mm²
- Odporność na płomienie (UL 1581, IEC 60332-2-2), środki smarne oraz benzynę
- Wolny od ołowiu, kadmu, FCKW i silikonu
- Przepustowość do 4,5 A
Typowe zastosowania kabla M8 z diodą LED w przemyśle
Złącza M8 z diodami LED wykorzystywane są w aplikacjach wymagających niezawodnych oraz odpornych na warunki środowiskowe połączeń. Najczęściej stosowane są w:
- Systemach automatyki przemysłowej i sterowania maszynami
- Podłączaniu czujników, enkoderów, siłowników oraz wyłączników krańcowych
- Liniach montażowych, rozdzielnicach i szafach sterowniczych
- Zastosowaniach mobilnych oraz stanowiskach badawczych
- Instalacjach wymagających jasnej wizualnej sygnalizacji poprawności pracy (dioda LED)
Korzyści wynikające z zastosowania złącza M8 90° z LED
Stosowanie przewodów sygnałowych M8 z wbudowaną diodą LED znacząco ułatwia diagnostykę, skraca czas montażu oraz serwisowania. Umożliwia szybkie wykrycie problemów w połączeniu, podnosi bezpieczeństwo użytkowania oraz zwiększa efektywność utrzymania ruchu.
