Męski prosty – żeński proste
M12 – M12, 12-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Gwint | M12 x 1 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
| Identyfikacja przewodu | 705 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia przeciwbieżne twisted |
| Bandowanie | Fleece |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
| Cable weigth | 45,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 92 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 12 |
| Outer diameter insulation | 1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 72 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 138 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 85 °C |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przemysłowe złącze M12 męski prosty do M12 żeński prosty to wysokiej jakości kabel połączeniowy, przeznaczony do zastosowań w automatyce przemysłowej, robotyce, maszynach oraz systemach czujników i urządzeń sterujących. Produkt o kodzie 7000-53001-7050100 zapewnia szybkie i bezpieczne łączenie modułów elektronicznych, gwarantując niezawodność oraz łatwość montażu.
Wtyczki M12 należą do najpopularniejszych standardów branżowych dla transmisji sygnałów, zasilania i danych. 12-pinowa konfiguracja umożliwia przesyłanie większej ilości sygnałów w ramach jednego połączenia, co czyni produkt odpowiednim do złożonych systemów sterowania i komunikacji między urządzeniami.
Kabel M12 został zaprojektowany z myślą o pracy w trudnych warunkach dzięki wysokiej klasie szczelności IP. Oznacza to skuteczną ochronę przed kurzem, wodą oraz krótkotrwałym zanurzeniem, co jest kluczowe w wymagających środowiskach produkcyjnych.
Obudowa z tworzywa sztucznego wzmocniona metalową nakrętką oraz cynkowana powłoka gwarantują wytrzymałość na uszkodzenia mechaniczne. PUR-owy płaszcz kabla jest odporny na ścieranie, promieniowanie UV, płyny chłodzące, oleje i smary.
Produkt dedykowany jest do:

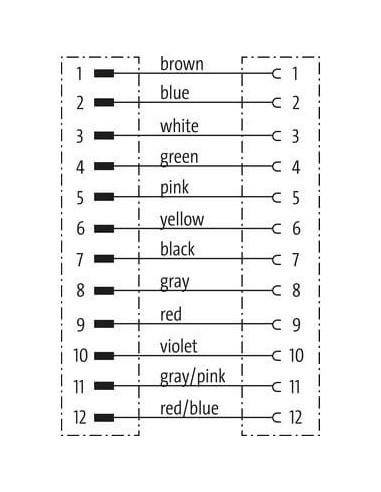

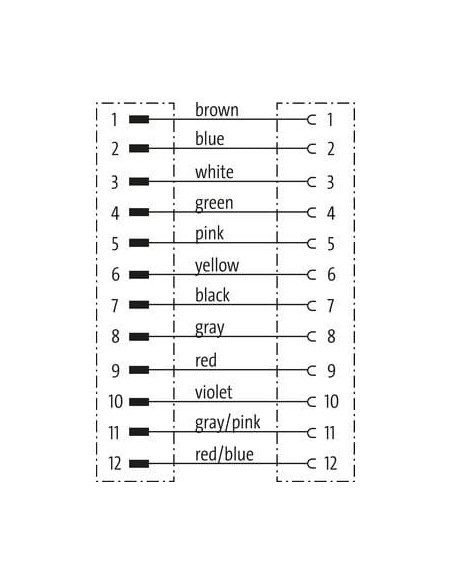

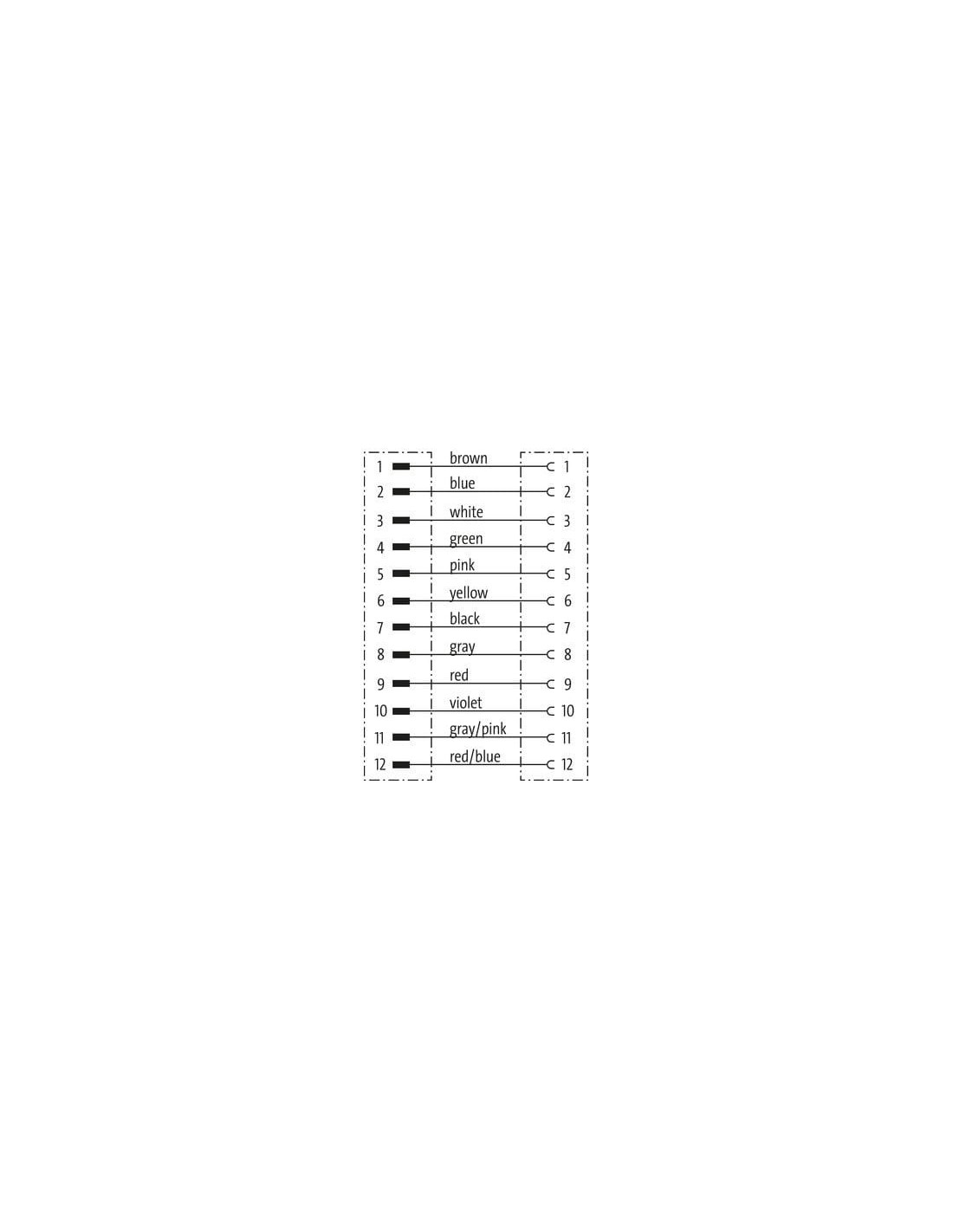

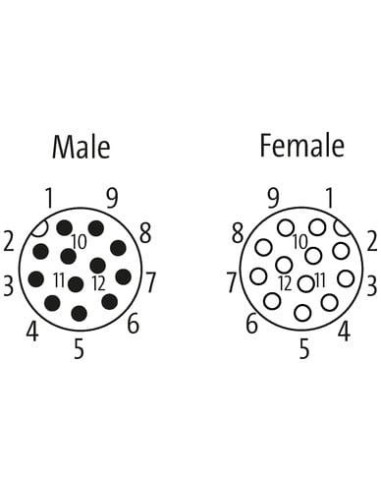

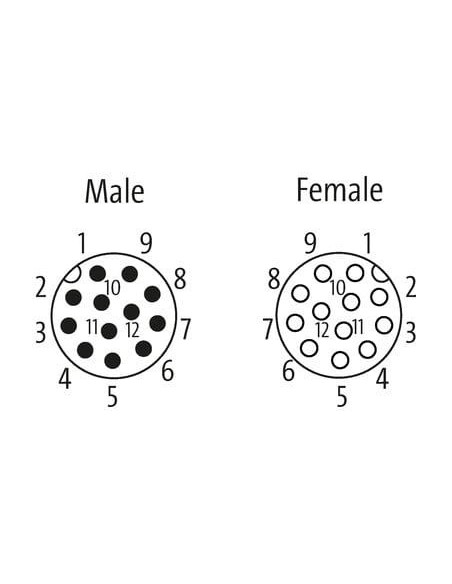

W złączu zastosowano 12 przewodów o różnych kolorach, co umożliwia prostą i bezbłędną instalację oraz serwisowanie. Szczegółowa tabela wyprowadzeń pozwala uniknąć pomyłek podczas podłączania. Dzięki czytelnemu oznaczeniu pinów i kolorystyce przewodów, konfiguracja połączenia jest łatwa nawet w złożonych systemach elektroinstalacyjnych.
Przewód PUR jest przeznaczony do pracy w ruchu i poddawany wielomilionowym cyklom gięcia oraz skręcania.
Złącze spełnia normy: DIN EN 61076-2-101 oraz posiada certyfikację cURus.
Zastosowanie złącza kablowego M12 minimalizuje ryzyko błędnych podłączeń, zapewnia długą żywotność i niezawodność w trudnych warunkach przemysłowych. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji maszyn oraz linii produkcyjnych.
