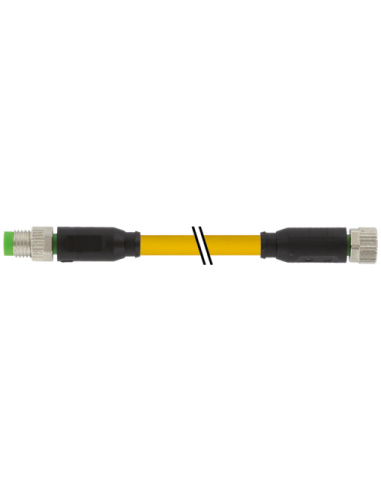

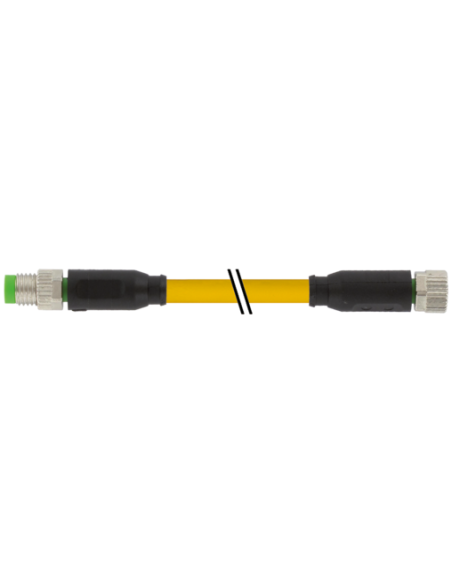

Męski prosty – żeński proste
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 031 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M8 męski – M8 żeński, 4 piny, 5 m – profesjonalne rozwiązanie do automatyki
Złącze M8 męski – M8 żeński o długości przewodu 5 metrów to uniwersalne i niezawodne rozwiązanie stosowane w systemach automatyki przemysłowej, czujnikach, układach sterowania oraz aplikacjach wymagających solidnego połączenia sygnałowego. Oferowane złącze posiada standaryzowane gwinty M8 x 1 oraz czteropinowe styki, co zapewnia kompatybilność z szerokim zakresem urządzeń.
Najważniejsze cechy techniczne złącza M8 na kabel 5 m
- 4 piny – transmisja sygnału i zasilanie dla urządzeń automatyki oraz czujników.
- Izolacja i powłoka styków: pozłacane styki zapewniają doskonałą przewodność oraz ochronę przed korozją.
- Obudowa z wytrzymałego PUR – zapewnia odporność na ścieranie, oleje, agresywne media chemiczne oraz trudne warunki przemysłowe.
- Stopień ochrony IP65, IP66K, IP67 oraz IP68 – pełna szczelność przed pyłem i wodą, także podczas pracy w ekstremalnych warunkach.
- Przewód PUR o długości 5 m w kolorze żółtym wyróżnia się wysoką elastycznością i trwałością (odporność na tysiące cykli zginania oraz skręcania).
- Obsługa napięcia do 60 V DC oraz prądu do 4 A na styk – umożliwia zastosowanie zarówno do sygnałów, jak i niewielkiego zasilania.
- Przemyślana konstrukcja: zabezpieczenie przeciwwstrząsowe, radełkowana nakrętka ułatwiająca montaż oraz możliwość pracy w zakresie temperatur od -25 do +85°C.
Zastosowanie i możliwości wykorzystania złącza kablowego M8
Złącze M8 męski – żeński z przewodem 5 m znajduje zastosowanie w:
- automatyce przemysłowej – łączenie czujników, siłowników i innych urządzeń peryferyjnych z kontrolerami PLC;
- robotyce i liniach produkcyjnych – szybkie i trwałe połączenia sygnałowe (również w środowiskach o podwyższonej wilgotności i zapyleniu);
- przemyśle spożywczym, chemicznym oraz maszynowym – wysoka odporność na działanie olejów i środków chemicznych;
- instalacjach zewnętrznych oraz pojazdach specjalnych – dzięki wysokim klasom szczelności i odporności na temperaturę.
Możliwość dostarczenia innych długości przewodu oraz wersji z innymi parametrami na życzenie pozwala na łatwe dopasowanie do indywidualnych potrzeb instalacyjnych.
Budowa, schemat połączeń i szczegóły techniczne złącza M8 proste – proste
Złącze M8 wyposażone jest w intuicyjny, standaryzowany układ pinów (4 bieguny) oraz kolorystykę przewodów odpowiednią do typowych zastosowań w automatyce:
- 1 (BN – brązowy)
- 2 (WH – biały)
- 3 (BU – niebieski)
- 4 (BK – czarny)
Średnica zewnętrzna przewodu wynosi 4,5 mm, co zapewnia wygodne prowadzenie kabli nawet w ciasnych kanałach kablowych. Elastyczna izolacja z tworzywa PUR (bezhalogenowego, wolnego od kadmu, bezołowiowego) gwarantuje długą żywotność oraz bezpieczeństwo użytkowania.
Produkt spełnia wymagania normy DIN EN 61076-2-114 oraz posiada certyfikaty cURus, co umożliwia wykorzystanie go w instalacjach wymagających podwyższonego poziomu bezpieczeństwa.
Dlaczego warto wybrać przewód M8 męski – żeński?
- Wysoka niezawodność: trwałe połączenie i ochrona przed rozłączaniem dzięki radełkowanym nakrętkom i szczelnym złączom.
- Elastyczność zastosowań: możliwość pracy w zmiennych warunkach klimatycznych oraz dynamicznych cyklach ruchu.
- Szeroki zakres kompatybilności z automatyką przemysłową – standardowy interfejs M8 x 1 ułatwia integrację z większością urządzeń dostępnych na rynku.
Produkt idealny do budowy niezawodnych instalacji sygnałowych i zasilających, gdzie liczy się odporność na czynniki środowiskowe oraz szybki montaż i demontaż.
