Męski prosty – żeński 90°
M8 – M8, 3-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

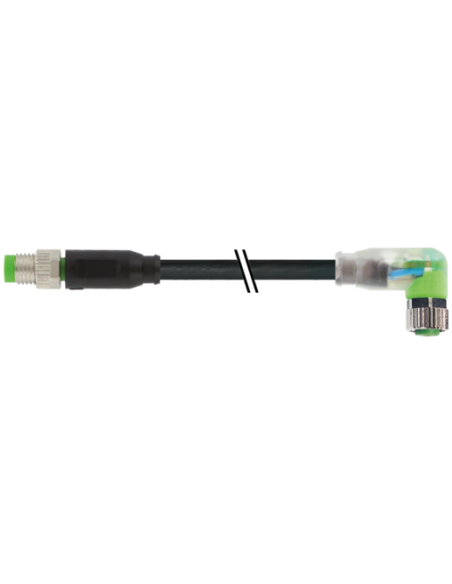

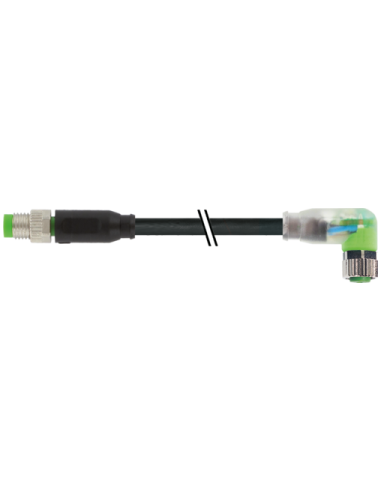

Konektor M8 męski prosty – M8 żeński kątowy z LED 3 piny, 3 m – 7000-88041-6300300
Konektor M8 męski prosty z M8 żeńskim kątowym z LED to profesjonalny przewód połączeniowy, który ma szerokie zastosowanie w automatyce przemysłowej, technice pomiarowej, sterowaniu maszynami oraz systemach bezpieczeństwa. Oferuje niezawodne i trwałe połączenie elektryczne w środowiskach wymagających wysokiej odporności na działanie czynników zewnętrznych.
Główne zalety i zastosowanie konektora M8 z LED
- Uniwersalne połączenie M8-M8 (3-piny) – standardowy interfejs automatyki pozwala na szybkie i pewne łączenie czujników, elementów wykonawczych oraz urządzeń sterujących.
- Wskaźniki LED (zielony, żółty) – wbudowane diody LED umożliwiają szybką diagnostykę stanów pracy oraz sygnalizację napięcia, co ułatwia kontrolę poprawności działania instalacji.
- Wysoka szczelność i odporność IP65, IP66K, IP67, IP68 – przewód oraz złącza są odporne na kurz, wilgoć, zanurzenie i trudne warunki środowiskowe, co czyni ten przewód idealnym do zastosowań w przemyśle, magazynach oraz zakładach produkcyjnych.
- Wytrzymały materiał obudowy – trwała konstrukcja z poliuretanu jest odporna na chemikalia i oleje, a także na mechaniczne uszkodzenia i wstrząsy.
- Stabilna i trwała transmisja sygnałów – przewód miedziany skręcany, charakteryzujący się niskimi oporami elektrycznymi oraz wysoką przewodnością.
- Elastyczność montażowa – prosta wtyczka męska i kątowa żeńska ułatwiają montaż, nawet w trudno dostępnych miejscach maszyn i urządzeń.
Typowe zastosowanie przewodu M8 3-piny z LED
- Połączenia sygnałowe z czujnikami indukcyjnymi i optycznymi
- Zastosowanie w rozdzielniach i szafach sterowniczych
- Łączenie elementów wykonawczych na liniach produkcyjnych
- Instalacje maszynowe wymagające szybkiego diagnozowania stanu przez LED
- Przemysł spożywczy, motoryzacyjny, logistyczny oraz automatyka magazynowa
Budowa i parametry techniczne konektora M8 z LED
Konektor wyposażony jest w 3-pinowe złącze M8 x 1 z męskim prostym oraz żeńskim złączem pod kątem 90°. Przewód o długości 3 m wykonany został w technologii PUR, co zapewnia odporność na uszkodzenia mechaniczne, wysokie temperatury oraz promieniowanie UV. Wysoka obciążalność prądowa, sięgająca 4 A na styk, oraz szeroki zakres temperatur roboczych umożliwiają stabilną pracę zarówno w warunkach stacjonarnych, jak i dynamicznych.
Przewody mają deklarowaną odporność na oleje, płomień i benzynę oraz spełniają rygorystyczne normy bezpieczeństwa i wytrzymałości, umożliwiając użytkowanie w najbardziej wymagających aplikacjach.
Dlaczego warto wybrać przewód połączeniowy M8 z LED?
- Natychmiastowa sygnalizacja stanu dzięki zintegrowanym LED
- Niezawodność i szczelność połączenia nawet w trudnych warunkach otoczenia
- Wygoda montażu dzięki kompaktowym wymiarom i możliwości użycia w ograniczonej przestrzeni
- Bezpieczeństwo instalacji dzięki wysokiej klasie ochrony oraz zgodności z normami DIN EN 61076-2-114
Konektor M8 męski prosty - M8 żeński kątowy z LED o kodzie 7000-88041-6300300 to sprawdzony wybór dla serwisów, integratorów systemów automatyki oraz firm przemysłowych, które cenią niezawodność, szybkość montażu i wygodę diagnostyki.
