Męski prosty – żeński proste
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 12 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 862 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 67,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

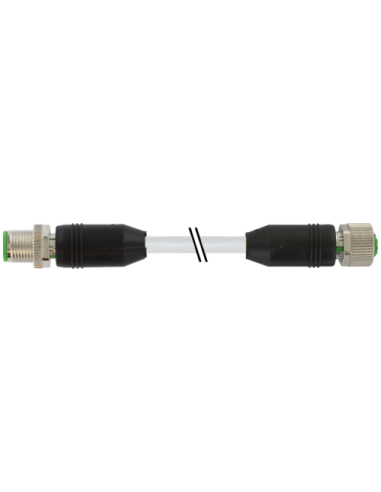

Przewód M12 męski 0° / M12 żeński 0° 4-pinowy – długość 12 m, PUR
Przewód połączeniowy M12 to specjalistyczny kabel wyposażony w złącze męskie M12 0° oraz żeńskie M12 0°, umożliwiający szybkie, bezpieczne i trwałe połączenie urządzeń automatyki przemysłowej oraz systemów sterowania. Produkt charakteryzuje się długością 12 metrów, co pozwala na wygodną instalację, nawet w większych aplikacjach przemysłowych.
Zastosowanie przewodu połączeniowego M12 – automatyka, robotyka, przemysł
Przewody z wtyczkami M12 4-pin znajdują szerokie zastosowanie w:
- systemach czujników i elementów wykonawczych,
- automatyzacji linii produkcyjnych i maszyn,
- aplikacjach robotycznych,
- integracji urządzeń sterujących PLC, paneli operatorskich oraz rozdzielnic,
- przetwórstwie spożywczym i farmaceutycznym (dzięki odporności na oleje oraz środki chemiczne).
Płaszcz wykonany z PUR charakteryzuje się zwiększoną odpornością na uszkodzenia mechaniczne, oleje i chemikalia, co czyni ten kabel idealnym rozwiązaniem do wymagających środowisk przemysłowych.
Budowa i parametry przewodu M12
Przewód wyposażony jest w:
- Męskie oraz żeńskie złącze M12 o kącie 0°, co zapewnia łatwe i uniwersalne połączenie,
- 4 żyły o przekroju 0,75 mm², skręcone dla skuteczniejszego ekranowania,
- kolor żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK),
- wytrzymały płaszcz z materiału PUR, odporny na ścieranie, promieniowanie UV oraz oleje.
Bezpieczne i trwałe połączenie – certyfikaty, normy i komfort instalacji
Przewód posiada certyfikat cURus oraz spełnia wymagania dotyczące trudnopalności (UL 1581, IEC 60332-2-2), co zapewnia użytkownikowi wysoki poziom bezpieczeństwa oraz niezawodności eksploatacji. Przewidziane napięcie robocze maksymalne wynosi 250 V AC/DC dla złączy oraz 300 V dla samego kabla.
Prosty montaż – przewód zaprojektowano z myślą o łatwym włożeniu i przykręceniu (gwint M12 x 1). Korpus plastikowy oraz niklowane elementy śrubowe zapewniają dobre właściwości antykorozyjne.
Typowe zalety wykorzystania przewodu M12 4-pin
- Długość 12 m umożliwia elastyczną instalację,
- Wytrzymały płaszcz PUR odporny na drgania, ścieranie i promieniowanie UV,
- Odporność na oleje i chemikalia – doskonała do wymagających środowisk przemysłowych,
- Szybki i trwały montaż dzięki standaryzacji M12,
- Kompatybilność z szeroką gamą urządzeń automatyki,
- Możliwość wykorzystania w aplikacjach ruchomych oraz stacjonarnych.
Przewody M12 4-pin to standardowe rozwiązanie w nowoczesnych instalacjach automatyki, gwarantujące pewność działania i łatwość serwisowania systemu.
