AIDA conform
Męski prosty – żeński proste
M12 – M12, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

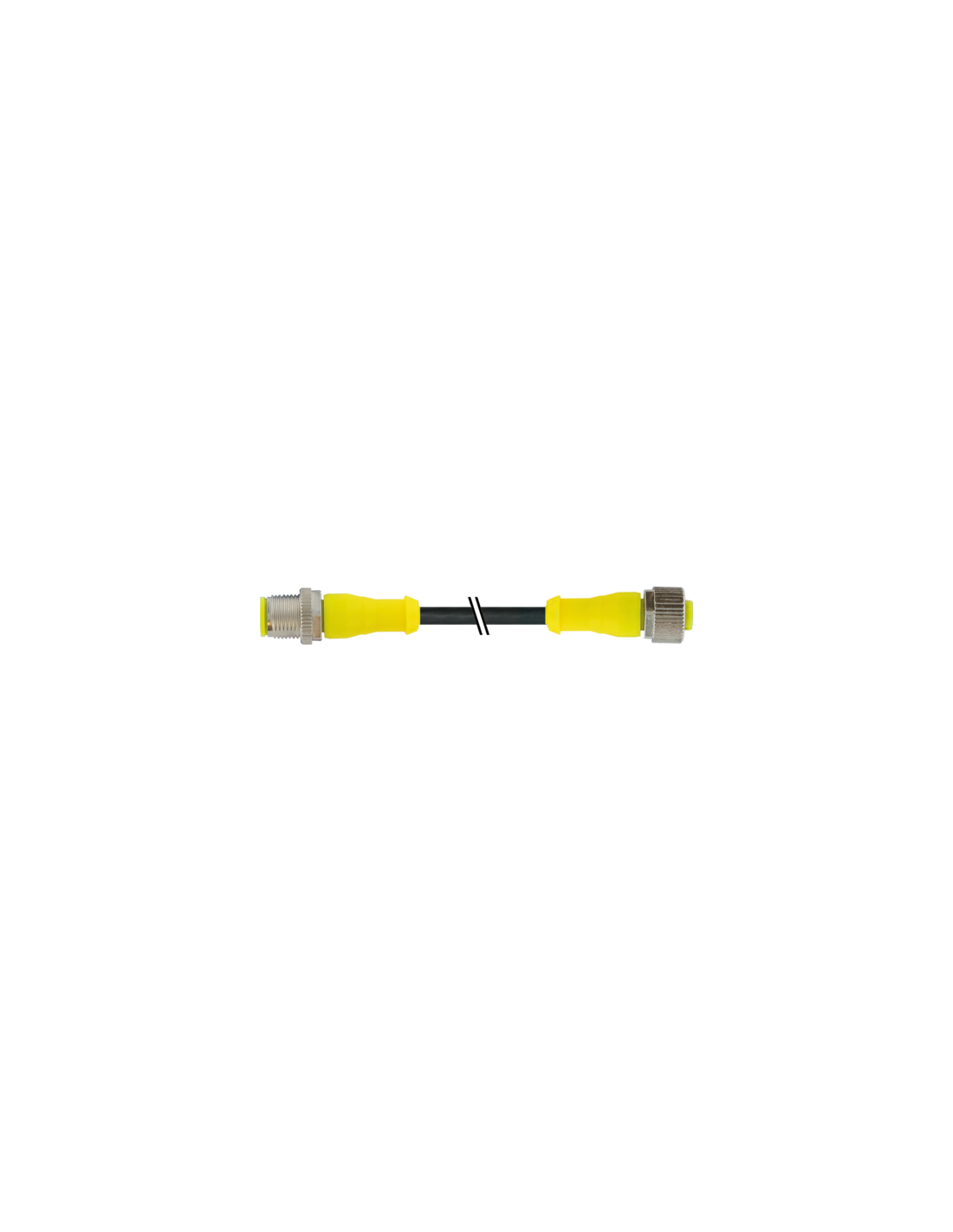

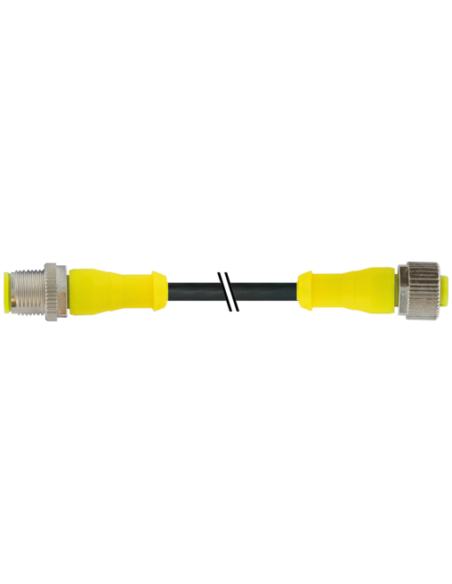

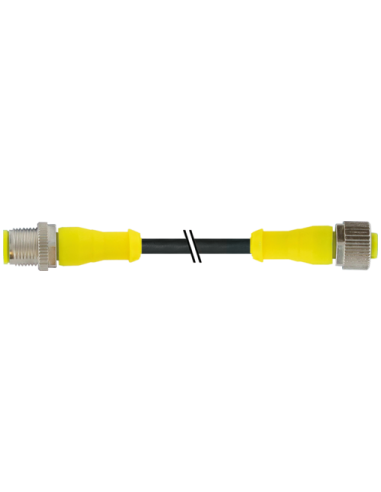

Przewód połączeniowy M12 męski 0° / M12 żeński 0° AIDA — 7030-40021-6343000
Przewód M12 męski 0° / M12 żeński 0° to niezawodne i trwałe rozwiązanie dla wymagających aplikacji przemysłowych, w których kluczowe są szybkie i pewne połączenia sygnałowe oraz zasilające. Produkt spełnia normę AIDA, co gwarantuje kompatybilność z wieloma systemami automatyki i robotyki.
Uniwersalność zastosowania przewodów M12
Przewód o długości 30 metrów sprawdzi się wszędzie tam, gdzie konieczne jest połączenie urządzeń na znaczne odległości, na przykład w rozbudowanych liniach produkcyjnych, systemach automatyki przemysłowej czy instalacjach maszyn. Wtyczki M12 o prostym zakończeniu (0°) zapewniają łatwy i szybki montaż, nawet w trudno dostępnych miejscach.
- Przemysł motoryzacyjny – linie produkcyjne, zautomatyzowane stanowiska robocze
- Robotyka przemysłowa – pewne połączenia sygnałowe i zasilające czujników oraz elementów wykonawczych
- Maszyny pakujące – odporność na oleje i chemikalia zapewnia bezawaryjną pracę
- Automatyka procesowa – długie odcinki przewodowe pomiędzy sterownikami a urządzeniami polowymi
Konstrukcja i odporność — kluczowe zalety kabla M12
Przewód został wyposażony w wytrzymałą izolację z PUR, charakteryzującą się wysoką odpornością na ścieranie, działanie olejów, chemikaliów oraz promieniowanie UV (zgodnie z normą DIN EN ISO 4892-2). Stopień ochrony IP66K / IP67 umożliwia stosowanie przewodu w warunkach podwyższonej wilgotności oraz narażenia na zanieczyszczenia mechaniczne.
Zabezpieczenie przeciwwstrząsowe oraz solidne wykonanie złącz M12 x 1 pozwalają na wykorzystanie przewodu w środowisku, gdzie występują wibracje i drgania. Zakres temperatury pracy kabla wynosi od -40°C (instalacja stała) do 90°C, co zapewnia szerokie możliwości zastosowania w różnych warunkach klimatycznych.
Budowa przewodu i połączenia — pewność instalacji
Przewód posiada 4 żyły (czarny, niebieski, biały, brązowy), skręcane dla zwiększonej elastyczności oraz oznaczenie kolorystyczne ułatwiające montaż. Przekrój żyły wynosi 0,34 mm², co gwarantuje niezawodność przesyłu sygnałów oraz zasilania o maksymalnych parametrach prądowych i napięciowych.
- Wysoka żywotność przewodu – do 10 milionów cykli gięcia w aplikacjach C-track
- Brak szkodliwych substancji – przewód jest bezołowiowy, wolny od kadmu, FCKW, halogenów i silikonu
- Stabilność parametrów elektrycznych – odporność izolacji na napięcia do 2,5 kV
- Prosty, intuicyjny montaż – zgodność pinów z normą, diagramy połączeń ułatwiają prawidłowe podłączenie
M12 męski - żeński: Elastyczność konfiguracji w aplikacjach przemysłowych
Produkt znakomicie sprawdzi się zarówno w samodzielnych aplikacjach, jak i jako element integracji systemowej w automatyzacji przemysłu. Połączenia M12 należą do najczęściej stosowanych rozwiązań w technice przemysłowej, dlatego ten przewód jest uniwersalnym wyborem dla instalatorów, integratorów oraz działów utrzymania ruchu.
Możliwość zamówienia innych długości kabla pozwala na dopasowanie produktu do indywidualnych potrzeb danego stanowiska lub linii produkcyjnej.
